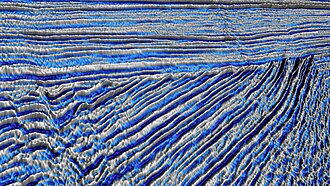

地球の内部に何が隠れているのかを、地面を掘らずに知ることは可能でしょうか。反射法地震探査（Reflection Seismology）は、人工的に発生させた地震波が地下の境界で跳ね返ってくる性質を利用して、地層の形状や物性を推定する地球物理学的な手法です。これは、潜水艦が使うソナーや動物のエコーロケーション（反響定位）と非常に似た原理に基づいています。
この技術は主に石油や天然ガスの探査に利用されてきましたが、現在では水文学や土木工学、地殻研究など幅広い分野で活用されています。ダイナマイトや専用のエアガン、振動車（バイブレーター）などのエネルギー源を用いて制御された波を地中に送り込み、その反射波を精密に記録することで、地下の「地図」を作成します。
Key Facts
- 基本原理： 地層の境界で反射した地震波の往復時間を計測し、地下構造を推定する。
- エネルギー源： 陸上では振動車や爆薬、海洋では高圧エアガンが使用される。
- 進化の過程： 初期の2D（断面）探査から、より精緻な3D（立体）探査へと発展した。
- 最新技術： 海底に受振器を設置するOBN（Ocean Bottom Node）により、高精度な4D（時間経過）モニタリングが可能。
- 環境への配慮： 海洋哺乳類への影響を最小限にするため、JNCCなどの国際的なガイドラインが策定されている。
反射法地震探査の歴史と発展

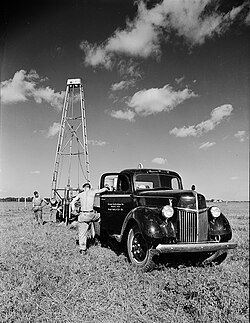

この手法は、もともと塩ドーム（岩塩の盛り上がり）を探すために用いられていた「屈折法地震探査」から派生しました。1914年にドイツのルードガー・ミントロップが機械式地震計を開発し、1924年にはテキサス州のオーチャード塩ドームで初の商業的な石油発見に成功しました。
その後、1930年代にはGSI（Geophysical Service Incorporated）やウェスタン・ジオフィジカルといった専門企業が設立され、探査技術は急速に普及しました。かつての業界リーダーであるCGGやWesternGecoなどの企業は、時代の変化とともにデータ管理や非地震学的サービスへと事業構造を転換させています。
地震波の反射メカニズム

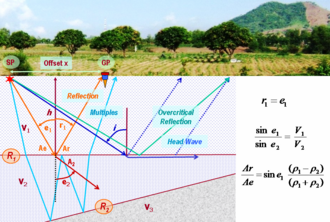

地震波が異なる物性を持つ地層の境界に到達すると、その一部は反射し、残りは透過します。この反射の強さを決定するのが音響インピーダンス（速度 $v$ と密度 $ ho$ の積 $Z=v ho$）です。境界の両側でインピーダンスの差が大きいほど、強い反射波が得られます。
波が境界に対して垂直に入射する場合（垂直入射）、反射係数は単純な数式で表されますが、斜めに入射する場合は入射角に応じて反射率が変化します。
得られた反射波の往復時間（$t$）と波の速度（$V$）が分かれば、境界までの深さ（$d$）を $t=2d/V$ という式で算出できます。これにより、地下の地層構造を時間軸または深度軸で可視化することが可能になります。
ノイズへの対策
実際の記録データには、解析を妨げる様々な「ノイズ」が含まれます。空気中を伝わるエアウェーブ、地表を伝わる表面波（レイリー波など）、あるいは地層間で何度も跳ね返る多重反射などが代表的です。これらの不要な信号を除去する処理が、正確な画像を得るための鍵となります。
データ収集の手法：2Dから3D、そして4Dへ
初期の探査は、ある一本のラインに沿って垂直断面を捉える2D探査が主流でした。しかし、地層が複雑に傾斜している地域では、平面外からの反射波が混入し、正確なイメージングが困難でした。そこで1960年代から研究が始まり、1980年代以降に普及したのが3D探査です。これにより、地下構造を立体的に把握できるようになり、探査の成功率が飛躍的に向上しました。
陸上探査の展開
陸上では、振動車や受振器のラインを配置してデータを収集します。広大な砂漠などの環境では、専用のキャンプや記録トラックを用いた大規模な運用が行われます。
海洋探査の高度化
海洋探査では、船で曳航する「ストリーマー」と呼ばれる長いケーブル（ハイドロフォンを内蔵）が使用されます。最近では、最大24本のストリーマーを同時に曳航し、1海里以上の幅でデータを収集する巨大な船も運用されています。
エネルギー源には、2000psiの高圧エアガン・アレイが用いられ、地質に合わせて周波数特性を調整（チューニング）します。
さらに、塩ドームのような複雑な構造を可視化するため、複数の船を用いて異なる方向から波を送り込む広アジマス（WAZ/WATS）探査という手法も導入されました。
また、ケーブルではなく海底に直接受振器を設置するOBN（Ocean Bottom Node）という手法もあります。ROV（遠隔操作潜水機）を用いて正確な位置にノードを配置することで、極めて精緻なデータ収集が可能です。これを経時的に繰り返すことで、油田内の流体移動を監視する4D探査が実現しています。
環境への影響と持続可能性
強力な音波を使用する海洋探査は、クジラやイルカなどの海洋哺乳類に影響を与える可能性があります。そのため、英国のJNCC（共同自然保護委員会）などが策定したガイドラインに基づき、哺乳類が接近した際のエアガン停止などの措置が講じられています。
近年では、数千平方キロメートルに及ぶ超大規模な調査が数年にわたって行われるケースもあり、長期的な環境影響の評価が重要な課題となっています。
まとめ：反射法地震探査の概要
| 項目 | 2D探査 | 3D探査 | 4D探査 (Time-lapse) |
|---|---|---|---|
| 次元 | 2次元（断面） | 3次元（立体） | 3次元 ＋ 時間軸 |
| 主な用途 | 広域的な構造把握 | 詳細な貯留層解析 | 生産状況のモニタリング |
| 解像度 | 低い（単純構造向け） | 高い（複雑構造向け） | 極めて高い（変化を検出） |
| コスト/期間 | 比較的低コスト | 高コスト | 非常に高コスト |
Frequently Asked Questions
反射法地震探査と屈折法地震探査の違いは何ですか？
反射法は波が境界で「跳ね返ってくる」信号を捉えて地層の形状を可視化するのに対し、屈折法は境界に沿って伝わる波を捉えて地下の速度構造や深さを推定します。反射法の方がより詳細な画像（イメージング）を得るのに適しています。
海洋探査で使われる「ストリーマー」とは何ですか？
船の後方に曳航される、ハイドロフォン（水中マイク）を内蔵した長いケーブルのことです。エアガンから出た波が地下で反射して戻ってきた信号を、このストリーマーで連続的に記録します。
OBN（Ocean Bottom Node）のメリットは何ですか？
海底に直接受振器を設置するため、曳航式ストリーマーよりもノイズが少なく、全方向（フルアジマス）からの信号を捉えやすくなります。また、同じ位置に正確に再設置できるため、時間経過による変化を追う4D探査に不可欠です。
地震探査は海洋生物にどのような影響を与えますか？
強力な音波が海洋哺乳類のコミュニケーションやナビゲーションを妨げる可能性があります。これを防ぐため、観測前に海洋哺乳類がいないか確認し、接近した場合には音源を停止させるなどの厳格な運用ルールが設けられています。
4D地震探査とは具体的に何をすることですか？
同じエリアで3D探査を時間をおいて繰り返し行い、そのデータの差分を解析することです。これにより、石油やガスの採取に伴う地下の流体分布の変化を視覚的に捉えることができます。
References
- Grubišić, Vanda; Orlić, Mirko (2007). "Early Observations of Rotor Clouds by Andrija Mohorovičić" (PDF). Bulletin of the American Meteorological Society. 88 (5): 693–700. :2007BAMS...88..693G. :10.1175/BAMS-88-5-693.
- Telford, W. M.; et al. (1976). Applied Geophysics. Cambridge University Press. p. 220.
- Sheriff, R. E.; Geldart, L. P. (1995). Exploration Seismology (2nd ed.). Cambridge University Press. pp. 3–6.
- Sheriff, R. E.; Geldart, L. P. (1982). Exploration seismology, Volume 1, History, theory, and data acquisition. Cambridge: Cambridge University Press. p. 67. .
- Rosaire, E. E.; Adler, Joseph H. (January 1934). "Applications and limitations of the dip method". Bulletin of the American Association of Petroleum Geologists. 18 (1): 121.
- "Polarcus: Appointment of Joint Provisional Liquidators". Polarcus.
- "CGG: Delivering Geoscience Leadership".
- "WesternGeco".
- Sheriff, R. E., Geldart, L. P., (1995), 2nd Edition. Exploration Seismology. Cambridge University Press.
- Bube, Kenneth P.; Burridge, Robert (1 October 1983). "The One-Dimensional Inverse Problem of Reflection Seismology". SIAM Review. 25 (4): 497–559. :1983SIAMR..25..497B. :10.1137/1025122. 0036-1445.
