測地基準系（ジオデティック・データム）の仕組みと現代の座標系

私たちがスマートフォンで地図を確認したり、GPSで現在地を特定したりする際、その背後では測地基準系（ジオデティック・データム）という高度な数学的枠組みが機能しています。地球は完全な球体ではなく、複雑な形状をしているため、地上の位置を正確に数値化するには、地球の形を近似したモデルと、それを現実の地形に結びつける基準点が必要です。

本記事では、測量やナビゲーションの基礎となる測地基準系の概念から、歴史的な変遷、そして現代のグローバル標準であるWGS 84に至るまでの仕組みを詳しく解説します。

Key Facts

測地基準系とは、地球上の位置を座標（緯度・経度・高さ）で一意に表現するための参照枠のこと。
地球の形状を近似するために参照楕円体（数学的モデル）やジオイド（重力に基づくモデル）が使用される。
水平基準面は緯度・経度を、垂直基準面は標高や水深を定義する。
現代の主流であるWGS 84は地球重心を原点とする世界測地系であり、GPSの基盤となっている。
異なる基準系間で同じ座標を使用すると、実際の位置に数百メートルから数キロメートルのズレ（データム・シフト）が生じることがある。

測地基準系の基礎概念

地球の表面上の地点を特定するには、単なる数字ではなく、何を基準にするかという「定義」が必要です。測地基準系は、大きく分けて「水平基準」と「垂直基準」の2つの要素で構成されています。

水平基準面と垂直基準面

水平基準面は、地球表面における緯度と経度を測定するためのモデルです。これには、地球の形を近似した「参照楕円体」が用いられます。一方、垂直基準面は、平均海面（MSL）などの標準的な原点に基づき、標高や水深を測定するための基準となります。

これら両方を統合した3次元的な基準系を用いることで、地上のあらゆる地点を空間的な座標として正確に表現することが可能になります。

参照楕円体とジオイド

地球は自転の影響で赤道付近が膨らんだ「扁平な楕円体」に近い形状をしていますが、実際には場所によって重力が異なり、表面はデコボコしています。そこで、計算を簡略化するための数学的な参照楕円体と、物理的な重力等電位面であるジオイドという2つの概念を使い分けます。

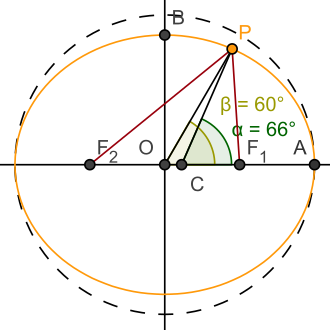

例えば、楕円体上の点における緯度の測定では、楕円体の法線方向（垂直方向）を基準にする「測地学的緯度」と、地球中心からの角度を基準にする「地心緯度」で値が異なります。この差は地球の扁平率に起因しています。

The same position on a spheroid has a different angle for latitude depending on whether the angle is measured from the normal line segment CP of the ellipsoid (angle α) or the line segment OP from the center (angle β). The "flatness" of the spheroid (orange) in the image is greater than that of Earth; as a result, the corresponding difference between the "geodetic" and "geocentric" latitudes is also exaggerated.

測地基準系の歴史と進化

地球が球体であることは古代ギリシャ時代から知られており、初期の緯度・経度の概念もこの頃に生まれました。しかし、より高い精度が求められるようになった啓蒙時代以降、地球の正確な形状を巡る議論が加速しました。

アイザック・ニュートンは地球が赤道方向に膨らんだ「扁平楕円体」であると主張し、後のフランスによる測量遠征によってこれが証明されました。その後、三角測量という手法を用いて広範囲の距離と位置を測定する試みが世界中で行われました。

The Great Trigonometrical Survey of India, one of the first surveys comprehensive enough to establish a geodetic datum.

19世紀から20世紀にかけて、各国は自国の地形に最適化した地域測地系（ローカル・データム）を構築しました。例えば、北米のNAD 27などは、特定の基準点（モニュメント）を原点として設定し、そこからネットワークを広げる手法が取られていました。しかし、衛星測位技術（GNSS）の登場により、地球重心を原点とする世界共通の基準系が必要となり、WGS 84などの世界測地系へと移行していきました。

主要な測地基準系とパラメータ

現代で広く利用されている基準系には、GPSの基盤であるWGS 84や、それに非常に近いGRS 80があります。これらのモデルは、地球の大きさを定義する「長半径（a）」と、つぶれ具合を示す「扁平率（f）」というパラメータで定義されます。

主要な参照楕円体のパラメータ比較

基準系	長半径 (a)	扁平率の逆数 (1/f)	主な用途
WGS 84	6,378,137.0 m	298.257 223 563	GPS、世界標準
GRS 80	6,378,137 m	298.257 222 101	北米NAD 83などの基礎

データム・シフトと座標変換

異なる測地基準系を使用すると、同じ地点であっても座標値が変わります。これをデータム・シフトと呼びます。地域的な基準系は、その地域のジオイドに適合するように設計されているため、限定的な範囲では世界測地系よりも精度が高い場合がありますが、広域で使用すると大きな誤差が生じます。

このズレを解消するために行われるのが座標変換です。単純な計算式では変換できないことが多く、多くの場合、地域ごとの補正値を格納したグリッドデータ（ラスタ形式など）を用いて変換処理が行われます。

プレートテクトニクスによる影響

地球の表面を覆うテクトニクスプレートは、年間数センチメートルから十数センチメートルの速度で常に移動しています。そのため、WGS 84のような地球重心固定の基準系を使用すると、地上の固定点であっても年々座標値が変化してしまいます。

この問題を避けるため、特定のプレートに座標を固定させた基準系（例：北米のNAD 83や欧州のETRS89）が運用されています。これにより、プレート内部での相対的な位置関係を維持したまま地図を作成することが可能になります。

Frequently Asked Questions

WGS 84と他の基準系の違いは何ですか？

WGS 84は地球の重心を原点とする世界共通の基準系であり、GPSなどの衛星測位システムで利用されます。一方、地域基準系は特定の地域で精度を高めるために、その地域の地形（ジオイド）に最適化した楕円体と原点を使用しています。

データム・シフトが起きるとどのような問題がありますか？

異なる基準系の地図とGPSデータをそのまま重ね合わせると、実際の位置から数百メートル以上のズレが生じることがあります。これは測量やダイビングの地点特定など、高い精度が求められる活動において重大なエラーにつながる可能性があります。

なぜ地球を完全な球体として扱えないのですか？

地球は自転による遠心力で赤道方向に膨らんでおり、また内部の密度分布が不均一であるため、重力の方向や強さが場所によって異なります。正確な位置を特定するには、これらの物理的な特性を考慮した楕円体やジオイドのモデルが不可欠です。

プレートの移動は座標にどう影響しますか？

地球重心を基準とする世界測地系では、プレートの移動に伴い地上の地点の座標値が時間とともに変化します。これを防ぐため、特定のプレートと一緒に移動するように定義された地域的な参照枠が利用されています。
