物質が規則正しい原子や分子の配列を持つ固体、すなわち結晶へと変化する現象を「結晶化」と呼びます。これは、原子が不規則に配置されたアモルファス（非晶質）固体とは対照的な状態です。結晶化は、溶液からの沈殿、液体の凝固、あるいは気体からの堆積など、さまざまな経路で発生します。得られる結晶の特性は、温度、気圧、冷却速度、溶質濃度といった外部要因に大きく左右されます。

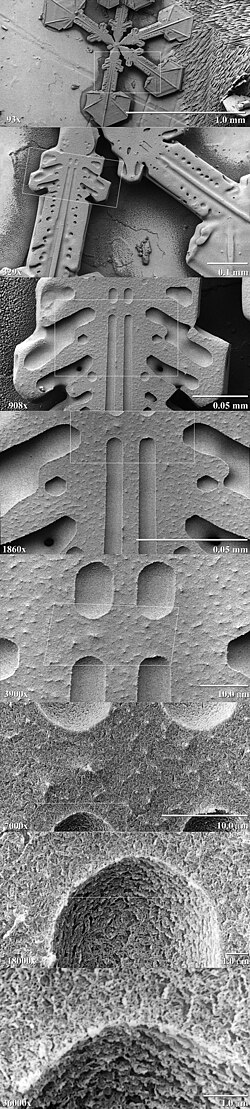

自然界においても結晶化は至る所で見られます。地質学的な長い時間をかけて形成される鉱物や宝石、鍾乳石などがその代表例です。また、私たちの身近な時間スケールでは、雪の結晶の形成や、蜂蜜が時間とともに固まる現象などが挙げられます。
Key Facts
- 結晶化の二段階： 最初に「核生成」が起こり、続いて「結晶成長」によって粒子が大きくなります。
- 駆動源： 溶液の濃度が理論的な溶解度を超える「過飽和」状態が、結晶化を促進する主要な原動力となります。
- 産業的役割： 化学工学においては、液体から純粋な固体を分離するための重要な精製技術として利用されています。
- 制御因子： 不純物の量、撹拌条件、容器の設計、冷却プロファイルが結晶のサイズや形状を決定します。
結晶化の基礎理論
核生成と結晶成長のプロセス
結晶化は大きく分けて2つのフェーズで進行します。第一段階の核生成とは、過冷却液体や過飽和溶液の中から結晶相が現れる現象です。溶質分子が微視的なスケールで集まり、ある臨界サイズに達することで安定した「核」となります。この段階で、原子や分子が周期的な配列（結晶構造）を形成します。
第二段階の結晶成長では、形成された核のサイズが増大します。これは動的な平衡プロセスであり、溶質が結晶表面に付着して析出する反応と、再び溶液に溶け出す反応が同時に起こっています。粒子が表面の隙間や孔に組み込まれることで、結晶は次第に大きく成長します。
熱力学的視点

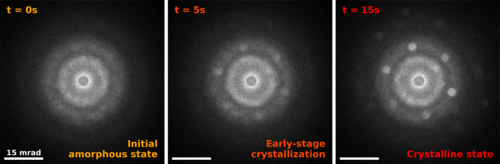

結晶化は、秩序ある構造を作るため一見すると熱力学第二法則に反するように見えますが、実際には結晶化に伴う凝固熱（融解熱）が放出されるため、宇宙全体のエントロピーは増加しており、物理法則に整合しています。また、アモルファス状態から結晶状態への転移は、電子線照射などの外部刺激によっても誘起されます。
結晶化の種類と手法
主な結晶化プロセス
溶解度は温度や溶媒の組成によって変化するため、主に以下の2つのアプローチが使い分けられます。

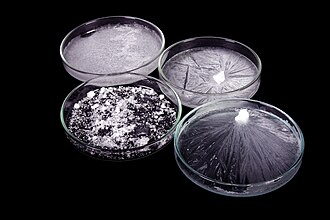

- 冷却結晶化： 温度が下がると溶解度が低下する物質に適用されます。溶液を冷却することで過飽和状態を作り出し、結晶を析出させます。
- 蒸発結晶化： 温度をほぼ一定に保ったまま溶媒を蒸発させ、溶質濃度を高めることで溶解度限界を超えさせます。
また、不純物を取り除いて純度を高めるために、一度溶解させてから再度結晶化させる再結晶という手法が研究室や工業的に広く用いられています。
核生成の分類
核生成は、その発生条件によってさらに細かく分類されます。
- 一次核生成： 他の結晶が存在しない状態で起こります。外部の固体表面に影響されない「均一核生成」と、容器の壁や不純物などの固体粒子が触媒となる「不均一核生成」があります。
- 二次核生成： すでに存在する結晶（種結晶）がきっかけとなって新しい核が形成される現象です。流体のせん断力や、結晶同士の衝突によって引き起こされます。
産業用結晶化装置と技術
装置の進化と特徴
工業的な結晶化では、結晶のサイズ分布や純度を制御するために専用の装置（クリスタライザー）が使用されます。
| 装置タイプ | 特徴 | メリット・デメリット |
|---|---|---|
| タンク式 | 単純な槽で冷却または蒸発を行う | 構造が単純だが、サイズ制御が困難で人件費が高い |
| 強制循環式 (FC) | ポンプでスラリーを高速循環させる | 均一な懸濁状態を維持でき、大規模生産に適している |
| DTB式 | ドラフトチューブとバッフルを備える | 微細粒子の除去と大粒結晶の成長を高度に制御可能 |

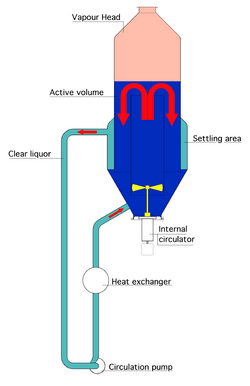

特にDTB (Draft Tube and Baffle) 結晶化装置は、内部循環装置で溶液を上昇させ、外周の沈降領域で大きな結晶を回収し、小さな粒子（微粉）のみを抽出して再溶解させることで、非常に精緻なサイズ制御を実現しています。
Frequently Asked Questions
過飽和状態とは何ですか？
ある温度と圧力において、理論的な溶解度（飽和濃度）を超えて溶質が溶けている不安定な状態のことです。この状態が結晶化が始まるための必須条件となります。
種結晶（シード）を使う理由は何ですか？
過飽和状態であっても、核生成に必要なエネルギー障壁が高いために結晶化が始まらないことがあります。あらかじめ小さな結晶（種結晶）を投入することで、核生成のステップをスキップし、効率的に結晶成長を開始させることができます。
冷却結晶化が使えない物質はありますか？

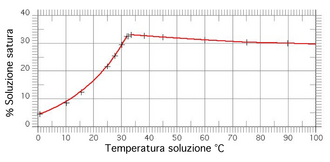

はい。「逆溶解度」を持つ物質（温度が下がると溶解度が上がる物質）の場合、冷却しても結晶化しません。このような場合は蒸発結晶化などの別手法を用いる必要があります。
再結晶によってなぜ純度が上がるのですか？
結晶が成長する際、原子や分子は規則正しく配列しようとするため、構造に適合しない不純物は排除される傾向があります。この性質を利用して、溶解と結晶化を繰り返すことで高純度な物質を得ることができます。
References
- Chayen, Blow (1992). "Microbatch crystallization under oil – a new technique allowing many small-volume crystallization trials". Journal of Crystal Growth. 122 (1–4): 176–180. :1992JCrGr.122..176C. :10.1016/0022-0248(92)90241-A.
- Benvenuti, Mangani (2007). "Crystallization of soluble proteins in vapor diffusion for x-ray crystallography". Nature Protocols. 2 (7): 1633–1651. :10.1038/nprot.2007.198. 17641629.
- Jinzong Machinery, "Tank crystallizer is an old method still used in some specialized cases. Saturated solutions, in tank crystallization, are allowed to cool in open tanks. After a period of time the mother liquor is drained and the crystals removed."
- "Evaporation". RCM Technologies. Retrieved December 21, 2025.
- "MSMPR Crystallizer | Practical Solubility Science | Prof Steven Abbott". www.stevenabbott.co.uk. Retrieved May 25, 2024.
- "Draft Tube Baffle Crystallizers - Swenson Technology". January 20, 2021. Archived from the original on September 25, 2016. Retrieved December 21, 2025.
- Tavare, N. S. (1995). Industrial Crystallization. Plenum Press, New York.[]
- McCabe & Smith (2000). Unit Operations of Chemical Engineering. McGraw-Hill, New York.[]
- "Crystallization". www.reciprocalnet.org. Archived from the original on November 27, 2016. Retrieved January 3, 2017.
- Beck, Ralf; Häkkinen, Antti; Malthe-Sørenssen, Didrik; Andreassen, Jens-Petter (May 7, 2009). "The effect of crystallization conditions, crystal morphology and size on pressure filtration of l-glutamic acid and an aromatic amine". Separation and Purification Technology. 66 (3): 549–558. :10.1016/j.seppur.2009.01.018. 1383-5866.
📸 フォトギャラリー
