CCDセンサーの仕組みと歴史デジタルイメージングの先駆的技術

現代のデジタル写真や科学観測の基礎を築いたCCD（電荷結合素子）は、光を電気信号に変換する画期的な集積回路です。複数のキャパシタ（コンデンサ）を連結させた構造を持ち、外部回路の制御によって電荷を隣接する素子へと順次転送できる特性を備えています。

かつてはデジタルイメージングの主役として、プロ用カメラや医療機器、宇宙望遠鏡などで不可欠な存在でした。現在は消費電力やコストに優れたCMOSセンサーに市場の多くを譲っていますが、高精度なデータが求められる専門分野では今なお重要な役割を担っています。

Key Facts

基本原理：光子を電子に変換し、それを「バケツリレー」のように転送して読み出す仕組み。
発明：1969年にベル研究所のウィラード・ボイルとジョージ・スミスによって開発された。
高感度：量子効率が高く、フィルムよりも遥かに効率的に光を捉えられる。
進化：ピンダイオード（PPD）の導入により、残像（ラグ）やノイズが大幅に低減した。
特化型：極低光量向けに電子を増幅させるEMCCDなどの派生形が存在する。

CCDの動作原理と物理的構造

CCDセンサーの最小単位は、p型ドープされたMOSキャパシタ（金属酸化物半導体キャパシタ）です。撮影が始まると、これらのキャパシタに閾値以上の電圧がかけられ、入射した光（光子）が半導体界面で電子へと変換されます。

蓄積された電子（電荷パケット）は、ゲート電極に適切な順序で正電圧をかけることで、隣のキャパシタへと次々に移動します。このプロセスを経て、最終的に電荷が読み出し回路に到達し、デジタル画像として処理されます。

The charge packets (electrons, blue) are collected in potential wells (yellow) created by applying positive voltage at the gate electrodes (G). Applying positive voltage to the gate electrode in the correct sequence transfers the charge packets.

電荷の生成と効率

CCDにおける電荷生成は、主に空乏層や表面、中性バルク領域で発生します。理想的な量子効率（入射した光子1つにつき電子1つを生成）は100%ですが、実際のCCDは多くの場合約70%の効率を誇ります。これは、入射光のわずか2%程度しか捉えられない写真フィルムに比べて圧倒的な性能です。

技術の進化と歴史的展開

CCDの起源は1960年代後半、ベル研究所での半導体メモリ研究にあります。ボイルとスミスは、磁気バブルメモリの概念を電気電荷に応用し、電荷を移動させるデバイスを考案しました。これが1969年のCCD発明へと繋がりました。

2009 Nobel Prize in Physics laureates George E. Smith and Willard Boyle, 2009, photographed on a Nikon D80, which uses a CCD sensor

その後、マイケル・トンプセットらによって画像センサーとしての実用化が進みました。1970年代にはフェアチャイルド・セミコンダクターなどが商用化を推進し、1975年にはコダックのスティーブン・サッソンが世界初のデジタルカメラを開発しました。この際、フェアチャイルド製の100×100ピクセルCCDが使用されていました。

1980年代に入ると、日本のソニーが大規模な投資を行い、ビデオカメラ向けの量産化に成功しました。また、NECの寺西氏らによるピンダイオード（PPD）の発明は、シャッターラグの解消と低ノイズ化を実現し、コンシューマー向けデジタルカメラの普及を決定づけました。

Sony ICX493AQA 10.14-megapixel APS-C (23.4 × 15.6 mm) CCD from digital camera Sony α DSLR-A200 or DSLR-A300, sensor side

CCD from a 2.1-megapixel Argus digital camera

One-dimensional CCD image sensor from a fax machine

多様なアーキテクチャと応用

転送方式の最適化

初期のCCDは、強い光が入った際に電荷が溢れ出す「ブルーミング」や、読み出し中の光による「スミア」という現象に悩まされていました。これを解決するために、画像領域と蓄積領域を分けたインターライン転送（ILT）や、さらに高度なフレーム転送（FIT）方式が開発されました。

カラー化の実現

CCD自体は光の強弱しか検知できないため、色を再現するにはフィルターが必要です。各ピクセルに赤・緑・青のフィルターを配置するベイヤーフィルター方式が一般的です。より高品質な色分離が必要なプロ用機材では、プリズムで光を3色に分ける3CCD方式が採用されてきました。

x80 microscope view of an RGGB Bayer filter on a 240 line Sony CCD PAL Camcorder CCD sensor

極低光量への挑戦：EMCCDとICCD

天文学などの極限環境では、電子増倍CCD（EMCCD）が利用されます。これは読み出しアンプの前にゲインレジスタを配置し、衝撃イオン化によって電子を数千倍に増幅させる仕組みです。これにより、読み出しノイズをほぼゼロに抑えることが可能です。ただし、熱ノイズを抑えるためにマイナス100度近い極低温まで冷却する必要があります。

Electrons are transferred serially through the gain stages making up the multiplication register of an EMCCD. The high voltages used in these serial transfers induce the creation of additional charge carriers through impact ionisation.

in an EMCCD there is a dispersion (variation) in the number of electrons output by the multiplication register for a given (fixed) number of input electrons (shown in the legend on the right). The probability distribution for the number of output electrons is plotted logarithmically on the vertical axis for a simulation of a multiplication register. Also shown are results from the empirical fit equation shown on this page.

一方、ICCD（増幅CCD）は高価なイメージインテンシファイアを使用しており、非常に高速なゲート制御が可能なため、特殊なレンジゲートイメージングなどに用いられます。

専門分野での活用：天文学と宇宙観測

CCDは高い量子効率と線形出力特性を持つため、天文学の世界に革命をもたらしました。特に「ドリフトスキャン」と呼ばれる手法では、空の動きに合わせて電荷を転送することで、固定された望遠鏡で広範囲の空を効率的に撮影できます。スローン・デジタル・スカイサーベイ（SDSS）などがこの手法の代表例です。

A specially developed CCD in a wire-bonded package used for ultraviolet imaging

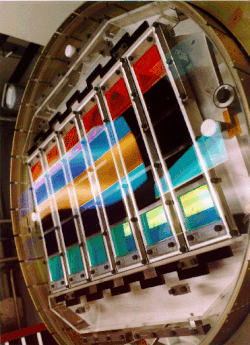

Array of 30 CCDs used on the Sloan Digital Sky Survey telescope imaging camera, an example of "drift-scanning"

また、デジタルカメラの特性として、読み出し速度による歪み（ローリングシャッター現象）が発生することがあります。これはCCDよりも後発のCMOSセンサーで顕著に見られる現象ですが、高速回転する物体を撮影する際に歪みとして現れます。

A de Havilland Canada Dash 8 Q-400 six-blade propeller, with severe rolling shutter distortion from a Pixel 3 camera

CCDセンサーのまとめ

CCDセンサーの主要特性と種類

種類/特性	主な特徴	主な用途
標準CCD	高画質、高い量子効率	産業用カメラ、旧世代デジカメ
EMCCD	電子増幅による超低ノイズ	天文学、微弱光観測
3CCD	プリズムによる完全な色分離	プロ用ビデオカメラ
PPD搭載型	低ラグ、低ノイズ	汎用デジタルイメージング

Frequently Asked Questions

CCDとCMOSの決定的な違いは何ですか？

CCDは電荷を順次転送して一箇所で読み出すため画質に優れますが、消費電力が大きく回路が複雑です。対してCMOSは各ピクセルで電圧変換を行うため、高速読み出しが可能で低消費電力であり、現在の主流となっています。

量子効率とは具体的に何を指しますか？

センサーに入射した光子（フォトンの数）に対して、どれだけの割合で電子に変換できたかを示す指標です。100%であれば、すべての光子が電子に変わったことを意味します。

ブルーミング現象とはどのような状態ですか？

強い光が当たった際に、ピクセルの容量を超えた電荷が隣のピクセルへ漏れ出し、画像に白い縦線や滲みが発生する現象のことです。

なぜEMCCDには冷却装置が必要なのですか？

温度が高いと、光が入っていなくても熱によって電子が発生する「暗電流」が増え、ノイズとなります。極低光量の信号を捉えるためには、この熱ノイズを極限まで抑える必要があるためです。

ベイヤーフィルターの役割は何ですか？

単色しか捉えられないCCDセンサーの表面に、赤・緑・青のカラーフィルターを格子状に配置することで、各ピクセルが特定の色成分のみを検知し、後処理でフルカラー画像を再現させるためのものです。
