ストーンウェア（せっ器）の特性と歴史土器と磁器を繋ぐ高火度焼成の芸術

陶磁器の世界において、ストーンウェア（せっ器）は土器（ earthenware）よりも堅牢で、磁器（porcelain）よりも不透明という、中間に位置するユニークなカテゴリーです。最大の特徴は、高温で焼き締めることでガラス質（vitreous）となり、釉薬をかけなくても水を通さないほどの緻密な構造を持つ点にあります。

現代的な定義では、ストーンウェア用粘土や非耐火性の火粘土を主原料とし、焼成によってガラス化または半ガラス化したセラミックスを指します。なお、天然の石を削り出して作る石器は、この定義には含まれません。

Key Facts

• 焼成温度：一般的に1,100°Cから1,300°Cの高温で焼成される。
• 物理的特性：緻密で硬く、吸水率が極めて低い（通常1%未満）。

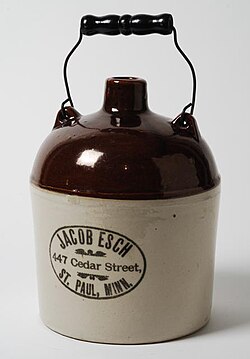

• 外観：粘土に含まれる不純物により、グレーや茶色などの色味を持つことが多い。
• 用途：食器や花瓶などの装飾品から、工業用の絶縁体や化学容器まで幅広い。

ストーンウェアの分類と用途

ストーンウェアはその用途や配合によって、主に以下の5つのカテゴリーに分けられます。

• 伝統的ストーンウェア：安価で緻密なボディを持ち、大きな作品の成形に適した可塑性の高い粘土を使用します。
• ファイン・ストーンウェア：厳選された原料を調合し、高級な食器や芸術作品に用いられます。
• 化学用ストーンウェア：耐薬品性を高めるため純度の高い原料を使用します（現在は化学用磁器に移行しつつあります）。
• 耐熱ストーンウェア：急激な温度変化による破損を防ぐための添加剤が加えられています。
• 電気用ストーンウェア：かつては電気絶縁体として広く利用されていました。

特殊な定義：フリントレス・ストーンウェア

イギリスの規制では、天然の粘土にフリント（火打石）や石英などの遊離シリカを一切添加せずに作られたものを「フリントレス・ストーンウェア」と定義しています。

製造プロセスと材料

原材料の構成

ストーンウェアの主原料は、天然のせっ器粘土または非耐火性の火粘土です。成分としては、カオリナイト（粘土鉱物）が含まれていますが、磁器用よりも構造が乱れており、微細な雲母や石英が混在しています。また、鉄分や炭素などの不純物が含まれているため、焼成前に「汚れた」外見に見えることがありますが、これが独特の色味を生みます。

一般的な配合比率は、火粘土（0〜100%）、ボールクレイ（0〜15%）、長石およびシャモット（0〜15%）などで構成されます。

焼成のメカニズム

焼成温度は、使用するフラックス（融剤）の量によって1,100°Cから1,300°Cの間で変動しますが、多くは1,180°Cから1,280°Cの酸化雰囲気で焼かれます。また、より高品質な釉薬仕上げを求める場合や、炭素分が多い粘土を使用する場合は、2回焼成が行われます。1回目に約900°Cで「素焼き（biscuit firing）」を行い、2回目に1,180〜1,280°Cで「本焼き（glost firing）」を行うことで、美しい表面を実現します。

世界各地における発展と歴史

アジアの伝統

アジアでは、ヨーロッパよりも早い段階で高温焼成技術が発達しました。インダス文明（紀元前2600〜1900年頃）では、すでにストーンウェア製の腕輪が作られていました。中国では漢代以降に大量生産が始まり、宋代の「建盞（けんさん）」のような茶器は、仏教僧の間で高く評価されました。

興味深いことに、東アジアの伝統的な分類では「低火度（土器）」と「高火度（磁器）」の2区分しかなく、西洋的な「ストーンウェア」という中間カテゴリーが存在しませんでした。そのため、中国の定窯（ていよう）などの作品は、西洋の定義ではストーンウェアに近いものの、現地では磁器として扱われてきました。

日本では1600年頃まで磁器が作られていませんでしたが、茶道における「わびさび」の精神から、あえて粗野で自然な風合いを持つストーンウェア（志野焼や織部焼など）が、完璧な中国磁器よりも高く評価される文化が根付きました。

ヨーロッパの展開

ヨーロッパでは、窯の効率や適切な粘土の不足により、ストーンウェアの普及は中世後期まで遅れました。ドイツのライン川流域を中心に発展し、14世紀には完全にガラス化した製品が量産され、15世紀末には特徴的な「塩釉（えんゆう）」の技法が完成しました。

18世紀から19世紀にかけてはイギリスが中心となり、ウェッジウッドなどのメーカーが革新的な製品を開発しました。特に、着色した粘土を組み合わせた「ジャスパーウェア」や、竹のような色合いの「ケーンウェア」などが有名です。

歴史的な代表例とスタイル

ストーンウェアの歴史の中には、特定の地域や時代を象徴するスタイルが数多く存在します。

• バルトマン・ジャグ：16〜17世紀にドイツのケルン地方などで作られた装飾的な水差し。
• レッドウェア：中国の宜興（ぎこう）焼を模した、赤褐色の無釉ストーンウェア。
• ボッティガーウェア：1710年頃にヨハン・フリードリヒ・ボッティガーが開発した深紅のせっ器。後のヨーロッパ磁器開発の重要なステップとなりました。

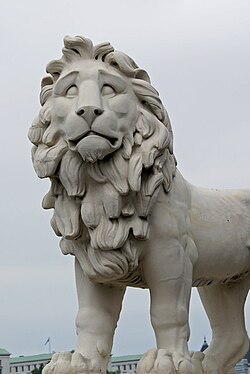

• コードストーン：1770年頃のイギリスで開発された、大理石を模した建築装飾用の人工石。

ストーンウェアの特性まとめ

ストーンウェアと他の陶磁器の比較

特性	土器 (Earthenware)	ストーンウェア (Stoneware)	磁器 (Porcelain)
焼成温度	比較的低い	高い (1,100〜1,300°C)	非常に高い
透光性	なし	なし（不透明）	あり（半透明）
吸水性	高い	極めて低い (1%未満)	ほぼゼロ
主な特徴	多孔質で柔らかい	緻密で硬く、耐久性が高い	白く、繊細でガラス質

Frequently Asked Questions

ストーンウェアと磁器の決定的な違いは何ですか？

最大の違いは「透光性」と「不透明度」です。磁器は非常に高い温度で焼成され、白く光を通しますが、ストーンウェアは不透明で、粘土に含まれる不純物によりグレーや茶色の色味を持つのが一般的です。

なぜストーンウェアは水を通さないのですか？

1,100°C以上の高温で焼成されることで、粘土の中の成分が溶けてガラス状に変化する「ガラス化（vitrification）」が起こるためです。これにより内部の隙間が埋まり、緻密な構造になります。

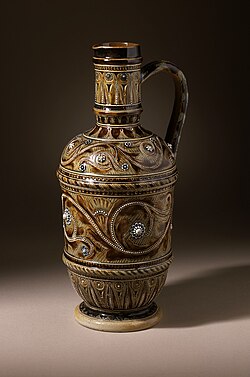

「塩釉（えんゆう）」とはどのような技法ですか？

焼成の最終段階で窯の中に塩を投入する技法です。塩が熱分解して発生したガスが粘土表面のシリカと反応し、非常に硬く、オレンジの皮のような質感を持つガラス層を形成します。

現代の家庭で使われているストーンウェアにはどのようなものがありますか？

多くのモダンなオーブンウェアや、カフェなどで使われる厚手のマグカップ、また日本の伝統的な「楽焼」などの工芸品にストーンウェアの特性が利用されています。
