土器・陶器（アースンウェア）の特性と歴史的変遷

人類の歴史において最も古くから親しまれてきたセラミックスの一つが、アースンウェア（Earthenware）です。日本語では一般的に土器や陶器と訳されますが、専門的には「非ガラス質」の陶磁器を指します。低い温度で焼成されるため、親しみやすい質感と加工のしやすさが特徴であり、日用品から芸術作品、建築資材まで幅広く活用されてきました。

Key Facts

• 焼成温度： 通常1,200°C未満で焼成される。
• 物理的特性： 非ガラス質で多孔質（水分を吸収しやすい）であり、ナイフで傷がつくほど柔らかい。
• 防水性： そのままでは液体を通すが、釉薬（うわぐすり）をかけることで防水が可能になる。
• 歴史： 紀元前2万9千年〜2万5千年頃の野焼きにまで遡る、最古の陶磁器形式。
• 主な用途： 食器、装飾品、建築用レンガ、テラコッタ製品など。

アースンウェアの基礎知識と物理的性質

アースンウェアは、磁器（ポーセリン）やせっ器（ストーンウェア）とは異なり、焼成温度が低いため、素材が完全に溶けてガラス化（ガラス質化）しません。そのため、内部に微細な隙間が多い「多孔質」という性質を持ちます。このため、未施釉のものは水などの液体を吸収してしまいます。

この浸透性を防ぐために、現代の家庭用陶器の多くには釉薬（セラミック・グレーズ）が塗布されており、これにより液体を通さない機能的な器へと生まれ変わります。また、成形段階での可塑性が高く、ろくろやプレス機での加工が容易であることも大きなメリットです。

特に、酸化鉄を多く含む粘土を使用したものは、焼成後にオレンジ色や赤色を呈し、テラコッタと呼ばれます。これは植木鉢やタイル、装飾的な彫刻などに多用されています。

製造プロセスと材料の構成

現代的なアースンウェアの標準的な配合は、カオリン25%、ボールクレイ25%、石英35%、長石15%で構成されていますが、地域や用途によって「掘り出したままの粘土」が使われることもあります。

焼成温度のコントロール

焼成温度は非常に幅広く、最低600°C程度から製造可能です。多くの粘土は1,000°Cを超えると崩れるため、歴史的な陶器の多くは、温度管理が困難だった時代に合わせて800°C前後で焼かれていました。

現代の工程では、まず「素焼き（ビスケット焼成）」を1,000〜1,150°Cで行い、その後に釉薬をかけて「本焼き（グロスト焼成）」を950〜1,050°Cで行うのが一般的です。焼成時の雰囲気（酸化か還元か）によっても色が変わり、酸化雰囲気では赤系に、還元雰囲気では黒などの暗色になります。

歴史的な名品と芸術的展開

アースンウェアは、後に磁器やせっ器が登場した後も、その表現力の高さから多くの芸術作品を生み出しました。古代ギリシャやローマの陶器はすべてアースンウェアであり、中世ヨーロッパの錫釉陶器（マヨリカ焼やデルフト焼）は、白い釉薬を用いることで東アジアの磁器を模倣しようとしました。

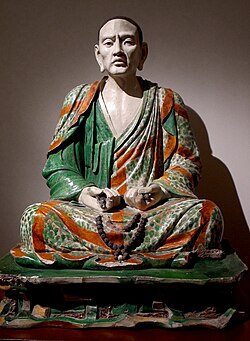

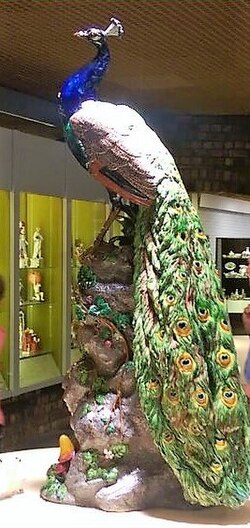

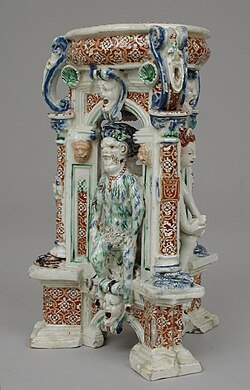

特筆すべき例として、遼時代の等身大の「glazed pottery luohans（釉薬をかけた羅漢像）」や、16世紀フランス宮廷向けの精巧なサン・ポルシェ焼、そして1860年代にミントン社が制作した等身大のマヨリカ焼の孔雀などが挙げられます。

衛生陶器としての役割と限界

19世紀、釉薬をかけたアースンウェアは、屋外トイレから屋内水洗トイレへの移行を支える主要素材となりました。当時のトイレは厚い多孔質のボディに、強力な長石釉や塩釉をかけて防水性を確保していました。

製造メーカーのトワイフォードやダルトンなどは、工業製品であるトイレを家具のように見せるため、青と白の転写プリントで装飾を施し、当時の社会的なタブーであった「屋内での排泄」への抵抗感を軽減させようとしました。

しかし、アースンウェアは衝撃に弱く欠けやすいことや、経年劣化で釉薬にひび（貫入）が入り、そこから水分や臭いを吸収してしまうという衛生上の欠点がありました。これが、より密度の高く完全なガラス質を持つファイアクレイやヴィトレアスチャイナ（衛生陶器）への移行を促すこととなりました。

アースンウェアのまとめ

アースンウェアと他の陶磁器の比較

特性	アースンウェア	せっ器 (Stoneware)	磁器 (Porcelain)
焼成温度	低（通常1,200°C未満）	中〜高	高
ガラス化	しない（非ガラス質）	する（一部または全部）	完全にガラス化する
吸水性	高い（釉薬なしの場合）	低い	ほぼない
強度	低い（欠けやすい）	高い	非常に高い

Frequently Asked Questions

アースンウェアとテラコッタの違いは何ですか？

テラコッタはアースンウェアの一種で、特に酸化鉄を多く含み、焼成後に赤色やオレンジ色になる未施釉の陶器を指します。主に建築資材や植木鉢に使用されます。

なぜアースンウェアは水を通すのですか？

焼成温度が低いため、粘土粒子が完全に溶けて結合せず、内部に微細な隙間（孔）が残る「多孔質」な構造になるためです。

釉薬をかけるとどのような効果がありますか？

表面にガラス質の層が形成されるため、水や液体の浸透を防ぐことができ、衛生的な食器や容器として利用可能になります。

磁器（ポーセリン）との決定的な違いは何ですか？

最大の違いは焼成温度と「ガラス化」の有無です。磁器は高温で焼かれるため素材がガラス状に溶け合い、緻密で硬く、光を透過する性質を持ちますが、アースンウェアは不透明で柔らかいのが特徴です。

現代でもアースンウェアは使われていますか？

はい。多くの家庭用陶器や、テラコッタの鉢、レンガ、タイル、そして芸術的なスタジオポタリー（作家作品）として広く利用され続けています。
