フローチャートの基本と活用法プロセスの可視化で効率を最大化する

🗓 2026年8月13日

複雑な業務の流れやプログラムの論理構造を、誰にでもわかる形で表現したいと考えたことはないでしょうか。フローチャートは、ワークフローやアルゴリズム(課題解決のための段階的な手順)を図解化したものであり、プロセスの可視化において不可欠なツールです。

視覚的にプロセスを書き出すことで、潜在的な欠陥やボトルネック(処理の停滞箇所)を早期に発見でき、設計の最適化やドキュメント化に大きく貢献します。本記事では、フローチャートの基礎から標準的な記号、歴史的な背景までを詳しく解説します。

A simple flowchart representing a process for dealing with a non-functioning lamp

Key Facts

  • 定義: ワークフローアルゴリズムを、記号と矢印を用いて視覚的に表現した図。
  • 主な目的: プロセスの分析、設計、文書化、および管理の効率化。
  • 標準規格: ANSI(米国国家規格協会)およびISO(国際標準化機構)によって記号が標準化されている。
  • 活用範囲: ソフトウェア開発からビジネスプロセス管理、品質管理(QC七つ道具の一つ)まで多岐にわたる。

フローチャートの構造と主要な記号

フローチャートは一般的に、上から下、または左から右へと流れるように構成されます。ISO 5807などの国際規格に基づいた共通の記号を使用することで、作成者以外の人間でも直感的に内容を理解することが可能です。

基本となる標準記号

最も頻繁に使用される基本的な形状とその意味は以下の通りです。

  • 端子(楕円・角丸長方形): プロセスの開始点と終了点を示します。
  • 処理(長方形): データの変更や具体的な操作など、一つの活動ステップを表します。
  • 判断(ひし形): はい/いいえなどの条件分岐を行い、次に進む経路を決定します。
  • 入出力(平行四辺形): データの読み込みや結果の出力を示します。
  • フローライン(矢印): 操作の順序と方向を定義します。

Flow diagram a C-style for loop, representing the following code: for (i = 0; i < 5; i++) printf("*"); The loop will cause five asterisks to be printed.

高度な記号と特殊な表現

より詳細な設計には、以下のような専門的な記号が用いられます。

  • 事前定義済み処理: 他で定義されたサブルーチンやプロセスを呼び出す際に使用します。
  • 注釈: 補足情報を記載するためのオープンな長方形です。
  • コネクタ: ページ内またはページをまたいで線を簡略化するための記号です。
  • データ保存: 円筒形でデータベースやディスクドライブ上のデータを表現します。
  • 手動操作: 台形で、人間が手作業で行う調整や操作を示します。

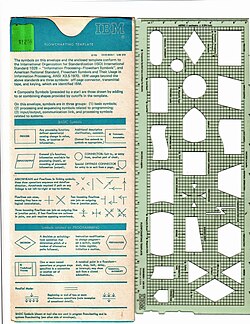

IBM flowcharting template

フローチャートの種類と応用展開

利用目的や視点によって、フローチャートはいくつかの形態に分類されます。例えば、組織の責任分担を明確にするために、垂直または水平の領域で分けたクロスファンクショナル(機能横断的)フローチャートがあります。これにより、どの部署がどの決定権を持つのかを一目で把握できます。

視点別の分類

ユーザーの役割に応じて、以下のようなモデルが使い分けられます。

  • ドキュメントフローチャート: システム内での書類の流れと管理を可視化。
  • データフローチャート: データの移動と制御に焦点を当てた図。
  • システムフローチャート: 物理的なリソースやハードウェアレベルの制御を表現。
  • プログラムフローチャート: ソフトウェア内部の論理的な制御フローを記述。

また、計算プロセスの可逆性に焦点を当てた「可逆フローチャート」という理論的なモデルも存在し、エネルギー効率の高い計算システムの基礎となっています。

A screenshot of the flowchart software Flowgorithm

フローチャートの歴史と変遷

フローチャートの概念は、1921年にフランクとリリアン・ギルブレスが提唱した「プロセスチャート」に遡ります。当初は産業工学の分野で「最善の方法」を見つけるためのツールとして普及し、後にビジネスプロセスや情報処理へと応用されました。

1940年代後半には、ジョン・フォン・ノイマンらがコンピュータプログラムの計画段階で図解を用いる手法を開発しました。これにより、アルゴリズムの記述にフローチャートが広く使われるようになりました。しかし、1970年代に高水準言語やインタラクティブ端末が普及すると、ソースコードや擬似コード(擬似的なプログラム記述)で簡潔に表現できるため、プログラミングにおけるフローチャートの利用は減少しました。それでも、UML(統一モデリング言語)のアクティビティ図などの形で、その精神は現代の設計手法に受け継がれています。

まとめ:フローチャートの特性一覧

フローチャートの主要要素まとめ
  • 擬似コード
  • Drakonチャート
  • Nassi-Shneiderman図
  • 項目 内容 主な用途
    基本記号 端子、処理、判断、入出力 論理構造の可視化
    標準規格 ANSI / ISO 5807 世界共通の理解を促進
    応用形式 クロスファンクショナル、UML 責任分担の明確化、システム設計
    代替手法 簡潔な記述や異なる視覚化

    Frequently Asked Questions

    フローチャートとアルゴリズムはどう違うのですか?

    アルゴリズムは問題を解決するための「手順や論理そのもの」を指し、フローチャートはそのアルゴリズムを「視覚的に表現した図」のことです。つまり、フローチャートはアルゴリズムを伝えるための手段の一つです。

    どのようなソフトウェアを使って作成するのが最適ですか?

    単純な描画ソフトでも作成可能ですが、専用のフローチャート作成ソフトやビジュアルプログラミング言語を使用すると、データモデルとの連携や自動生成が可能になり、効率的に管理できます。

    判断(ひし形)から出る線はいくつまで可能ですか?

    一般的には「はい」か「いいえ」の2つの経路に分かれますが、条件に応じて3つ以上の分岐を持たせることも可能です。ただし、可読性を保つためにシンプルな分岐が推奨されます。

    現代のプログラミングでフローチャートはもう不要ですか?

    実装段階ではソースコードが優先されますが、設計段階での論理整理や、非エンジニアへの仕様説明、複雑なビジネスルールの可視化においては、今でも非常に有効なツールです。

    クロスファンクショナルフローチャートのメリットは何ですか?

    単なる手順だけでなく、「誰が(どの部署が)」そのタスクを担当し、どこで責任が移譲されるのかを明確にできるため、組織間の連携ミスを防ぐことができます。

    References

    1. SEVOCAB: Software Systems Engineering Vocabulary. Term: Flow chart. Retrieved 31 July 2008.
    2. Gilbreth, Frank Bunker; Gilbreth, Lillian Moller (1921). "Process Charts" (PDF). Archived from the original (PDF) on 2015-05-09. Retrieved 2016-05-06.. American Society of Mechanical Engineers.
    3. Graham, Ben S. Jr. (10 June 1996). "People come first". Keynote Address at Workflow Canada.
    4. American Society of Mechanical Engineers (1947). ASME Standard: Operation and Flow Process Charts. New York, 1947.
    5. (1949). Calculating Instruments and Machines. The University of Illinois Press. p. 112.
    6. Bashe, Charles (1986). IBM's Early Computers. The MIT Press. p. 327.  .
    7. (1972). The Computer from Pascal to Von Neumann. Princeton University Press. pp. 266–267.  .
    8. (1963). John von Neumann Collected Works. Vol. 5. Macmillan. pp. 80–151.
    9. Bohl, Rynn: Tools for Structured and Object-Oriented Design, Prentice Hall, 2007.
    10. Alan B. Sterneckert (2003) Critical Incident Management. p. 126
