YBCO（イットリウムバリウム銅酸化物）は、現代の物理学と材料科学において極めて重要な役割を果たす結晶化合物です。この物質の最大の特徴は、液体窒素の沸点（77 K / −196.2 °C）を超える温度で超伝導状態になる「高温超伝導」を実現した点にあります。これにより、高価な液体ヘリウムを使用せずに超伝導現象を維持できる可能性が開かれました。
Key Facts
- 液体窒素温度での動作： 約93 Kで超伝導に転移し、冷却コストを大幅に削減可能。
- 化学組成： 一般的に YBa2Cu3O7−x（Y123）として知られる。
- 構造的特徴： ペロブスカイト構造をベースとした層状構造を持つ。
- 産業的進展： 核融合炉向けに数百キロメートル規模のワイヤー製造が実現している。
- 物理的性質： 黒色の固体で、水に不溶。
YBCOの発見と歴史的背景
超伝導の歴史における転換点は1986年、IBMチューリッヒ研究所のゲオルク・ベドノルツとカール・ミュラーによる発見でした。彼らはランタンバリウム銅酸化物が比較的高い温度（35 K）で超伝導を示すことを突き止め、この功績により1987年にノーベル物理学賞を受賞しました。
この発見に触発され、アラバマ大学などの研究チームがさらに高い転移温度を持つ物質を探索した結果、臨界温度（Tc）が93 Kに達するYBCOが発見されました。その後、ベル研究所によって単相の YBa2Cu3O7−δ として組成が特定され、実用的な研究が加速しました。
化学的性質と合成プロセス
YBCOは、イットリウム、バリウム、銅、そして酸素から構成される酸化物です。その超伝導特性は、化学式中の酸素含有量（xの値）に強く依存します。一般的に 0 ≤ x ≤ 0.65 の範囲で超伝導を示し、x ≈ 0.07 の時に最高の転移温度（約95 K）および高い臨界磁場を記録します。
初期の合成法では、金属炭酸塩を1000〜1300 Kで加熱する方法が用いられていましたが、現代では酸化物や硝酸塩が主に使用されています。特に、トリフルオロ酢酸（TFA）を用いることで、不純物となる炭酸バリウムの生成を抑制し、約700 °Cという比較的低温での合成が可能となりました。この手法（CSD：化学溶液堆積法）は、長尺のYBCOテープを製造する際のスケールアップに非常に有効です。
結晶構造と物理的メカニズム

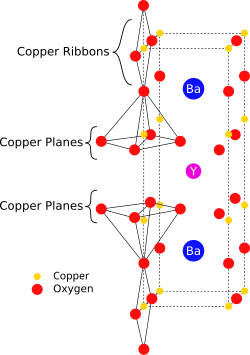

YBCOは、欠陥を持つペロブスカイト構造（立方体状の結晶構造の一種）を基盤としています。構造的には層状になっており、正方形のCuO4ユニットが平面を形成し、それに垂直にCuO2リボンが配置されています。イットリウム原子はCuO4平面の間に、バリウム原子はリボンと平面の間に位置しています。
電気伝導は主にCuO2平面（a-b面）で行われ、Cu-Oチェーンが電荷の供給源（チャージリザーバー）として機能します。このため、伝導特性には強い方向性（異方性）があり、c軸方向の導電性はa-b面よりも10倍低くなります。また、コヒーレンス長（超伝導状態が維持される距離）が非常に短いため、結晶粒界などの微細な欠陥に性能が左右されやすいという特性があります。
実用化への課題と最新の量産技術
YBCOの社会実装における最大の壁は、多結晶体における臨界電流密度の低下でした。結晶粒界の角度が5°を超えると超伝導電流が流れにくくなるため、単結晶に近い配向制御が必要となります。この問題は、化学気相成長（CVD）による薄膜形成や、材料のテクスチャ制御によって克服されつつあります。

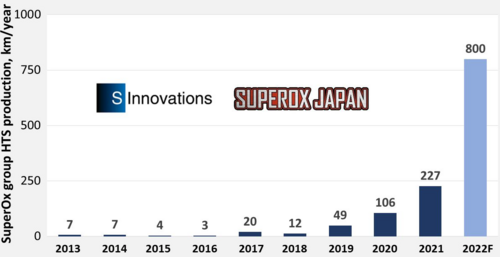

近年では、核融合炉向けの超伝導マグネット用ワイヤーとして量産化が進んでいます。ロシアと日本の合弁会社SuperOx社は、プラズマレーザー堆積法を用いることで、高い電流密度（700〜2000 A/mm2）を持つ幅4mmのワイヤーを、9ヶ月間で300km以上製造することに成功しました。
YBCOの基本特性まとめ
| 項目 | 詳細内容 |
|---|---|
| 化学式 | YBa2Cu3O7−x |
| モル質量 | 666.19 g/mol |
| 外観 | 黒色固体 |
| 密度 | 6.4 g/cm3 |
| 臨界温度 (Tc) | 約93 K（最大95 K） |
| 結晶系 | 斜方晶（酸素含有量により正方晶に変化） |
| 溶解性 | 水に不溶 |
Frequently Asked Questions
YBCOが「高温」超伝導体と呼ばれるのはなぜですか？
絶対温度で約93 Kという、従来の超伝導体よりも遥かに高い温度で超伝導状態になるためです。特に、安価で入手しやすい液体窒素（77 K）で冷却して動作させられる点が画期的でした。
酸素含有量が性能にどう影響しますか？
酸素量（xの値）によって結晶構造が変化します。x=1の時は正方晶となり絶縁体として振る舞いますが、酸素が増えてx < 0.65になると斜方晶に変わり、超伝導特性が現れます。x ≈ 0.07の時に最高の性能を発揮します。
なぜ多結晶のYBCOは電流を流しにくいのですか？
結晶の粒と粒の境界（粒界）において、角度が5°以上ずれていると超伝導電流が遮断されるためです。これを防ぐには、結晶の向きを揃える高度な製造技術が必要になります。
YBCOはどのような用途に期待されていますか？
強力な磁場を発生させる核融合炉のマグネットや、効率的な電力輸送を行う超伝導ケーブル、また磁気浮上などの応用研究に利用されています。
取り扱い上の注意点はありますか？
化学的な危険性として、皮膚刺激や眼刺激、呼吸器への刺激があるため、取り扱いには適切な保護具の着用と換気が推奨されます。また、湿気による劣化に敏感な性質を持っています。
References
- Knizhnik, A (2003). "Interrelation of preparation conditions, morphology, chemical reactivity and homogeneity of ceramic YBCO". Physica C: Superconductivity. 400 (1–2): 25. :2003PhyC..400...25K. :10.1016/S0921-4534(03)01311-X.
- Grekhov, I (1999). "Growth mode study of ultrathin HTSC YBCO films on YBaCuNbO buffer". Physica C: Superconductivity. 324 (1): 39. :1999PhyC..324...39G. :10.1016/S0921-4534(99)00423-2.
- Wu, M. K.; Ashburn, J. R.; Torng, C. J.; Hor, P. H.; Meng, R. L.; Gao, L; Huang, Z. J.; Wang, Y. Q.; Chu, C. W. (1987). "Superconductivity at 93 K in a New Mixed-Phase Y-Ba-Cu-O Compound System at Ambient Pressure". Physical Review Letters. 58 (9): 908–910. :1987PhRvL..58..908W. :10.1103/PhysRevLett.58.908. 10035069.
- R. J. Cava, B. Batlogg, R. B. van Dover, D. W. Murphy, S. Sunshine, T. Siegrist, J. P. Remeika, E. A. Rietman, S. Zahurak, and G. P. Espinosa, Physical Review Letters 58, 1676 (1987), subm. March 5, 1987, "Bulk superconductivity at 91 K in single-phase oxygen-deficient perovskite Ba2YCu3O9−δ" / and US patent 6,6635,603 (B. J. Batlogg, R. J. Cava, R. B. van Dover ), Macilwain, C. Bell Labs win superconductivity patent. Nature 403, 121–122 (2000). https://doi.org/10.1038/35003008 |
- Housecroft, C. E.; Sharpe, A. G. (2004). Inorganic Chemistry (2nd ed.). Prentice Hall. .
- ; Earnshaw, Alan (1997). Chemistry of the Elements (2nd ed.). Butterworth-Heinemann. :10.1016/C2009-0-30414-6. .
- Sekitani, T.; Miura, N.; Ikeda, S.; Matsuda, Y.H.; Shiohara, Y. (2004). "Upper critical field for optimally-doped YBa2Cu3O7−δ". Physica B: Condensed Matter. 346–347: 319–324. :2004PhyB..346..319S. :10.1016/j.physb.2004.01.098.
- Sun, Yang-Kook & Oh, In-Hwan (1996). "Preparation of Ultrafine YBa2Cu3O7−x Superconductor Powders by the Poly(vinyl alcohol)-Assisted Sol−Gel Method". Ind. Eng. Chem. Res. 35 (11): 4296. :10.1021/ie950527y.
- Zhou, Derong (1991). Yttrium Barium Copper Oxide Superconducting Powder Generation by An Aerosol Process (Thesis). University of Cincinnati. p. 28. :1991PhDT........28Z.
- Casta o, O; Cavallaro, A; Palau, A; Gonz Lez, J C; Rossell, M; Puig, T; Sandiumenge, F; Mestres, N; Pi Ol, S; Pomar, A; Obradors, X (2003). "High quality YBa2Cu3O{7–x} thin films grown by trifluoroacetates metal-organic deposition". Supercond. Sci. Technol. 16 (1): 45–53. :2003SuScT..16...45C. :10.1088/0953-2048/16/1/309. 250765145.
📸 フォトギャラリー
![Critical current (KA/cm2) vs absolute temperature (K), at different intensity of magnetic field (T) in YBCO prepared by infiltration-growth.[14]](/images/4f/d6/4fd6f459ef015dc112c9ab23d7ce5d3d896bbae9221ea7315d05867374eeb9b2.webp)
