私たちの日常生活の中で、窓ガラスや飲料用のボトル、保存容器など、至る所で目にする透明な素材があります。その多くはソーダ石灰ガラス（ソーダ石灰シリカガラス）と呼ばれる種類のものであり、世界で製造されるガラス全体の約90%を占める極めて一般的な素材です。安価でありながら加工性に優れ、化学的にも安定しているため、幅広い産業で活用されています。
Key Facts
- 圧倒的な普及率： 製造されるガラスの約90%を占める。
- 主な用途： 窓ガラス（板ガラス）や飲料・食品用のボトル（容器ガラス）。
- 優れたリサイクル性： 何度でも再溶解して再利用することが可能。
- 組成の工夫： シリカにソーダと石灰を加えることで、融点を下げて加工しやすくしている。
- 高い汎用性： 低コストで化学的に安定しており、成形自由度が高い。
ソーダ石灰ガラスの仕組みと製造プロセス
純粋なシリカ（二酸化ケイ素）のみでガラスを作る「溶融石英」は、熱衝撃に非常に強いという利点がありますが、融点が1723°Cと極めて高く、加工が困難です。そこで、製造コストを抑え、扱いやすくするために添加物が加えられます。
具体的には、融点を下げるための「ソーダ（酸化ナトリウム）」と、水に溶けやすくなるのを防ぎ耐久性を高めるための「石灰（酸化カルシウム）」が配合されます。さらに、酸化マグネシウムや酸化アルミニウムなどが加えられ、最終的に重量比で約70〜74%のシリカを含む組成となります。原料には純化学薬品ではなく、砂や長石、トロナといった安価な鉱物が一般的に使用されます。
製造工程では、これらの原料（バッチ）をガラス炉で最高1675°Cまで加熱して溶解させます。なお、ボトルの色を緑や茶色にする場合は、原料に酸化鉄を配合することで調整します。
用途別の分類：板ガラスと容器ガラス
ソーダ石灰ガラスは、その用途に応じて大きく「板ガラス（フラットガラス）」と「容器ガラス」の2種類に分けられます。これらは単に用途が違うだけでなく、製造方法や化学組成も異なります。

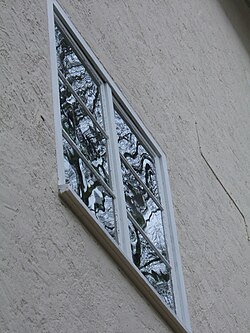

板ガラス（Flat Glass）
主に窓ガラスに使用され、「フロート法」という製法で製造されます。容器ガラスに比べて酸化マグネシウムや酸化ナトリウムの含有量が多く、シリカや酸化カルシウム、酸化アルミニウムの含有量が少ないのが特徴です。
容器ガラス（Container Glass）
飲料や食品のボトル、瓶に使用され、「吹き付け」や「プレス」によって成形されます。水に溶けやすいイオン（ナトリウムやマグネシウム）の含有量を抑えることで、食品や飲料を長期保存するために必要な高い化学的耐久性を確保しています。
物理的特性と加工の科学
ソーダ石灰ガラスの最大の特徴は、温度低下に伴って粘度が緩やかに上昇することです。これにより、温度管理によって精密な成形から大まかな形状作りまで、段階的に制御することが可能です。
- 成形段階： 約900°C（粘度10ポイズ付近）で、物体への成形が容易になります。
- 変形段階： 約700°C以下になると、緩やかな変形が起こります。
- 徐冷段階： 約500°Cで約15分間保持することで、内部応力を取り除く「アニール（徐冷）」処理が行えます。
また、耐熱調理器具に使用されるホウケイ酸ガラスに比べると耐熱性は劣りますが、適度な硬度（モース硬度6）と化学的安定性を兼ね備えています。
ソーダ石灰ガラスの特性まとめ
| 特性項目 | 容器ガラス | 板ガラス |
|---|---|---|
| 主な成分 (SiO₂) | 約74 wt% | 約73 wt% |
| 主な成分 (Na₂O) | 約13 wt% | 約14 wt% |
| ガラス転移点 (Tg) | 573 °C | 564 °C |
| 密度 (20 °C) | 2.52 g/cm³ | 2.53 g/cm³ |
| 屈折率 (nD at 20 °C) | 1.518 | 1.520 |
| ヤング率 (20 °C) | 72 GPa | 74 GPa |
| モース硬度 | 6 |
Frequently Asked Questions
なぜ純粋なシリカではなくソーダや石灰を加えるのですか？
純粋なシリカは融点が非常に高く（1723°C）、加工に膨大なエネルギーとコストがかかるためです。ソーダを加えることで融点を下げて加工しやすくし、さらに石灰を加えることで、ソーダによって低下した化学的耐久性（水への溶解性）を補っています。
板ガラスと容器ガラスの決定的な違いは何ですか？
主な違いは製造方法と化学組成です。板ガラスはフロート法で製造され、容器ガラスは吹き付けやプレスで製造されます。また、容器ガラスは食品保存に適した高い耐水性を確保するため、水溶性イオンの含有量を少なく調整しています。
ソーダ石灰ガラスはリサイクル可能ですか？
はい、非常に適しています。何度でも再加熱して溶かし、新しい製品に作り直すことができるため、環境負荷を抑えた資源循環が可能です。
耐熱ガラス（ホウケイ酸ガラス）との違いは何ですか？
ソーダ石灰ガラスは安価で汎用性が高い一方、急激な温度変化による熱衝撃に弱い傾向があります。一方、ホウケイ酸ガラスは熱膨張率が低く、急冷・急熱に強いため、実験器具や一部の耐熱調理器具に使用されます。
ガラスの色はどうやって付けているのですか？
原料となるバッチに特定の酸化物を混ぜることで色を付けます。例えば、緑色や茶色のボトルは、原料に酸化鉄が含まれていることでその色になります。
References
- Estes, Adam Clark (March 16, 2019). "The Pyrex Glass Controversy That Just Won't Die". Gizmodo. Retrieved 2019-03-22.
- "Borosilicate Glass vs. Soda Lime Glass? - Rayotek News". rayotek.com. Archived from the original on 23 April 2017. Retrieved 23 April 2017.
- Robertson, Gordon L. (22 September 2005). Food Packaging: Principles and Practice (Second ed.). CRC Press. . Archived from the original on 2 December 2017.
- B. H. W. S. de Jong, "Glass"; in "Ullmann's Encyclopedia of Industrial Chemistry"; 5th edition, vol. A12, VCH Publishers, Weinheim, Germany, 1989, , pp. 365–432.
- "High temperature glass melt property database for process modeling"; Eds.: Thomas P. Seward III and Terese Vascott; The American Ceramic Society, Westerville, Ohio, 2005,
- "Calcium Carbonate - Glass Manufacturing". congcal.com. congcal. 28 June 2012. Retrieved 5 August 2013.
- Gerace, Katy S.; Mauro, John C. (2024). "Characterization of soda–lime silicate glass bottles to support recycling efforts". International Journal of Ceramic Engineering & Science. 6 (3) e10217. :10.1002/ces2.10217.
- ; Earnshaw, Alan (1997). Chemistry of the Elements (2nd ed.). Butterworth-Heinemann. :10.1016/C2009-0-30414-6. .
- Thomas H. Sanders Jr. "Viscosity Behavior of Oxide Glasses". Coursera.
- "ISO 719:1985 - Glass -- Hydrolytic resistance of glass grains at 98 degrees C -- Method of test and classification". iso.org.
📸 フォトギャラリー
