金属を精錬する過程で不可避的に生成されるスラグは、単なる廃棄物ではなく、現代の産業において重要な役割を果たす副産物です。鉱石から純粋な金属を取り出す際、不要な不純物が酸化物として分離され、液体状態で金属の上に浮上します。この物質がスラグであり、その化学組成や冷却方法は、後の利用用途を大きく左右します。
世界的な金属需要の増大に伴い、リサイクル技術の向上にもかかわらず、スラグの生産量は増加傾向にあります。世界鉄鋼協会（WSA）の推計によれば、鉄鋼1トンを製造するごとに、約600kgの副産物（その約90%がスラグ）が発生するとされています。

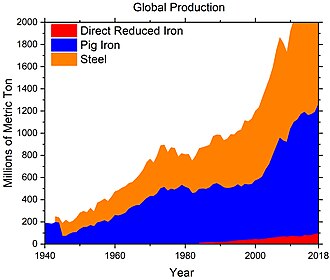

![Global production of iron and steel, 1942–2018, according to USGS[4]](/images/8f/5c/8f5c609e6cd7ff4277c8300f14b9298a5e57bc6824ca9614dd37a46ee6f631d2.jpg)
Key Facts
- 正体： 主に金属酸化物と二酸化ケイ素（SiO₂）の混合物。
- 分離原理： 金属よりも密度が低く（約2.4）、イオン化合物であるため溶融金属と混ざり合わずに表面に浮く。
- 主な分類： 鉄鋼由来の「鉄スラグ」、合金由来の「フェロアロイ・スラグ」、銅やニッケルなどの「非鉄スラグ」に分かれる。
- 現代の用途： 道路の路盤材、セメントの代替材（高炉スラグセメント）、CO₂回収への応用研究など。
スラグの生成メカニズムと化学的性質
スラグは、鉱石に含まれる不純物（脈石）が、高温での精錬中に添加剤（フラックス）と反応して形成されます。例えば、製鋼プロセスでは石灰石（CaO）やドロマイトが加えられ、これらがシリカなどの酸性成分を中和して除去し、同時に炉の内壁（耐火物）を保護する役割を果たします。
化学的には、カルシウム、マグネシウム、ケイ素、鉄、アルミニウムの酸化物が主成分となります。また、溶融状態のスラグは「塩基性」か「酸性」かに分類され、これはCaOとSiO₂の重量比（塩基度）によって決まります。熟練の技術者は、溶融スラグに鉄製のフックを浸し、その粘性（滴り方）で組成を判断する「フックテスト」を行うこともあります。
主要成分の塩基度指標
酸化物によって塩基性は異なり、Na₂OやCaOは高い塩基度を持ちますが、SiO₂やFe₂O₃は低い値を示します。このバランスを制御することで、金属中の硫黄やリンなどの不要元素を効率的に除去することが可能です。
種類別のスラグ特性

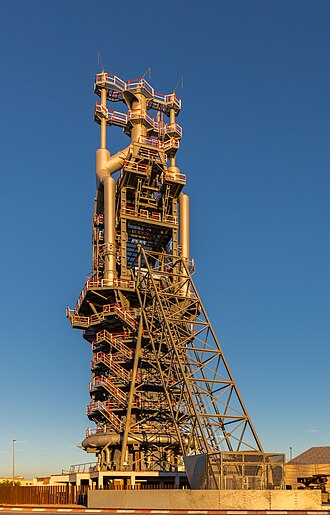

高炉スラグ（Blast Furnace Slag）
高炉で銑鉄を製造する際に発生します。鉄鉱石の品位が低いほど、また燃料に石炭（コークス）を使用するほど、生成量が増える傾向にあります。冷却方法によって性質が劇的に変化するのが特徴です。
- 徐冷スラグ： 空気中でゆっくり冷却され、結晶構造を持つため密度が高く、骨材として適しています。
- 水砕スラグ： 急冷してガラス状（アモルファス）にしたもので、潜在水硬性を持ち、セメントに近い性質を示します。

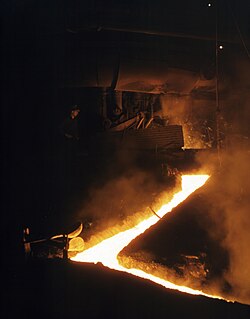

製鋼スラグ（Steelmaking Slag）
転炉や電気炉（EAF）などの精錬工程で発生します。特に電気炉スラグには有害な重金属が含まれる場合があり、環境への配慮が必要です。転炉スラグは、銑鉄から炭素や不純物を酸化除去する過程で生成されるため、酸化鉄の含有量が多くなります。
非鉄スラグ
銅、ニッケル、亜鉛、リンなどの非鉄金属の回収過程で生成されます。これらのプロセスでも、不純物の分離と温度制御のためにスラグが利用されます。
産業利用と現代的な応用
建設業界での活用
19世紀から道路の路盤材や鉄道のバラストとして利用されてきました。現代では、水砕高炉スラグをポルトランドセメントと混合した「スラグセメント」が普及しています。これにより、コンクリートの浸透性が低下し、長期的な耐久性が向上します。
その他の用途と新技術
断熱材としての「スラグウール」や、アスファルトコンクリートの骨材としても利用されています。また、最新の研究では、スラグの高いアルカリ性を利用して大気中の二酸化炭素（CO₂）を固定化する「炭酸塩化」によるCCS（二酸化炭素回収・貯留）への応用が期待されています。
環境への影響とリスク管理
スラグの処理には注意が必要です。水に溶解するとpH 12を超える強アルカリ性の地下水を生成することがあり、これが原因で他の金属成分（鉄、マンガン、ニッケルなど）が溶出しやすくなる場合があります。この対策として、エアスパージングなどの浄化手法が有効とされています。
スラグの組成比較まとめ
| スラグの種類 | FeO/Fe₂O₃ | SiO₂ | CaO | MgO | 特徴 |
|---|---|---|---|---|---|
| 高炉スラグ（ヘマタイト） | 0.16–0.2 | 34–36 | 38–41 | 7–10 | カルシウムとケイ素が主成分 |
| 電気炉スラグ（EAF） | 32 | 15 | 34 | 9 | 酸化鉄の含有量が高い |
| LD転炉スラグ | 20 | 13 | 48 | 2 | 高いCaO含有量 |
Frequently Asked Questions
スラグはなぜ金属の上に浮くのですか？
スラグは溶融金属よりも密度が低いためです。また、スラグはイオン化合物であり、金属とは混ざり合わない（不混和）性質を持っているため、物理的に分離して表面に浮上します。
水砕スラグがセメントの代わりになるのはなぜですか？
急冷されることでガラス状の構造（アモルファス）となり、水と反応して硬化する「潜在水硬性」を持つためです。これをセメントと混ぜることで、より緻密で耐久性の高いコンクリートを作ることができます。
スラグが環境に与える主なリスクは何ですか？
最大の懸念は、水に触れた際に強アルカリ性の浸出水が発生することです。これにより地下水のpHが上昇し、特定の重金属が溶け出して移動しやすくなる可能性があります。
スラグを使って地球温暖化を防ぐことはできますか？
はい、研究が進んでいます。スラグに含まれる酸化カルシウム（CaO）や酸化マグネシウム（MgO）はCO₂と反応しやすいため、これを化学的に利用して二酸化炭素を鉱物として固定化する技術が開発されています。
References
- Other rarely dominant acidic oxides include and . Rarer acidic oxides are , Bi
2O
3, and Sb
2O
3. Among basic oxides, besides lime (CaO) and magnesia (MgO), are , , , , , , and , the last three often considered . - Acidic slags are viscous, much like that are , acidic, and silica-rich (causing or volcanic eruptions and highly destructive from sudden gas release followed by the fallout of devastating ).
📸 フォトギャラリー
