半導体デバイス製造の進化とプロセスノードの真実

🗓 2026年8月10日

現代のデジタル社会を支える心臓部である半導体チップは、極めて精密な製造プロセスを経て誕生します。この製造は「ファブ(Fab)」と呼ばれる高度に専門化された工場で行われ、その中心となるのが、塵ひとつ許されない「クリーンルーム」です。最新の14nmや7nmといった微細なプロセスでは、1枚のウェハが完成するまでに平均11〜13週間、長い場合は15週間もの時間を要します。また、効率と精度を極限まで高めるため、ウェハの搬送から処理まで、ほぼすべての工程が自動化されています。

A semiconductor device manufacturing facility at HP Labs

Key Facts

  • 製造拠点:ファブ」と呼ばれる専用工場内のクリーンルームで、完全自動化されたシステムにより製造される。
  • ノードの定義:かつてはゲート長を指していたが、現在はマーケティング上の世代名称となっており、物理的な寸法と必ずしも一致しない。
  • ウェハの大型化:1960年の25mmから、現在は300mmが主流となり、一度に製造できるチップ数を増やして効率化している。
  • 微細化の限界:16nm以降、自己発熱やエレクトロマイグレーション(金属原子の移動)といった物理的課題が顕著になっている。

プロセスノードと微細化の歴史

半導体業界では、トランジスタの数を増やして性能を向上させる「ムーアの法則」に従い、製造プロセスの微細化(スケーリング)が追求されてきました。1968年には20μmだったプロセスノードは、数十年の歳月をかけてナノメートル(nm)単位まで縮小しています。

しかし、2009年頃を境に「ノード名」の意味合いが変化しました。以前は物理的なゲート長を指していましたが、現在は次世代技術を示す商業的な名称として使われています。例えば、ある企業の10nmプロセスが他社の7nmプロセスと同等の密度を持つ場合があり、名称だけで物理的なサイズを判断することは困難になっています。

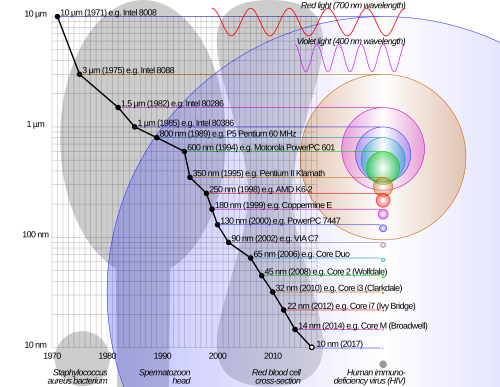

Progress of miniaturization, and comparison of sizes of semiconductor manufacturing process nodes with some microscopic objects and visible light wavelengths

また、構造的な進化も重要です。2011年にはIntelが22nmプロセスで「FinFET(フィンフェット)」という3次元構造のトランジスタを導入し、従来の平面構造では困難だった制御を実現しました。

A diagram of the semiconductor oxide transistors made by Frosch and Derick in 1957[25]

プロセスノードの変遷まとめ

半導体プロセスノードの進化年表
年代 代表的なプロセスノード 傾向
1960年代後半〜1970年代 20μm → 6μm 初期のMOSFET普及期
1980年代 1.5μm → 800nm バイポーラからMOSFETへの移行
1990年代 600nm → 180nm 急速な微細化とウェハの大型化
2000年代 130nm → 45nm 300mmウェハの導入、SOI技術の活用
2010年代〜現在 32nm → 3nm (2022年) FinFET導入、マーケティング的ノード名への移行
2025年以降(予測) 2nm → 1nm 極限の微細化と新構造の追求

ウェハ製造の技術的フロー

半導体製造は大きく分けて、ウェハ上に回路を形成する「フロントエンド(FEOL)」と、それらを接続する「バックエンド(BEOL)」に分かれます。

1. ウェハ処理(フロントエンド)

まず、シリコンウェハの表面を極めて清潔にする「ウェット洗浄」から始まります。その後、光に反応する樹脂を塗布し、マスクを用いて回路パターンを焼き付ける「フォトリソグラフィ」が行われます。この際、回路の設計図となる「フォトマスク(レチクル)」が使用されます。

Semiconductor photomask or reticle

次に、不要な部分を取り除く「エッチング(腐食処理)」や、不純物を注入して電気的特性を制御する「イオン注入」が行われます。かつては熱拡散によるドーピングが主流でしたが、現在は再現性の高いイオン注入が一般的です。注入後は、熱処理(アニール)によって不純物を活性化させます。

2. 配線と仕上げ(バックエンド)

回路が形成された後、それらを結ぶ金属配線層が構築されます。1995年頃からは化学機械研磨(CMP)を用いて表面を平坦化しながら、多層の配線を重ねる技術が導入されました。これにより、複雑な3次元的な回路構成が可能となりました。

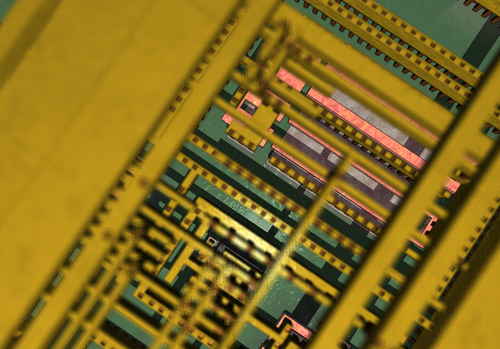

Synthetic detail of a standard cell through four layers of planarized copper interconnect, down to the polysilicon (pink), wells (greyish) and substrate (green)

3. ダイ準備とパッケージング

完成したウェハは、個々のチップ(ダイ)に切り分けられます。その後、外部端子と接続するための「ボンディング」を行い、樹脂などで封止する「パッケージング」工程を経て、最終的なIC製品となります。

Intel facilities in Chandler, Arizona

製造における課題と品質管理

半導体製造において最も重要な指標の一つが「歩留まり(イールド)」です。これは、1枚のウェハから製造可能な良品チップの割合を指します。一般的にチップのサイズが大きくなるほど、1つの欠陥が致命的になるため、歩留まりは低下する傾向にあります。

また、製造工程では多くの有害物質や毒性材料が使用されるため、厳格な環境管理と安全対策が不可欠です。さらに、微細化が進むにつれ、原子レベルでの制御が求められるため、原子層堆積(ALD)や原子層エッチング(ALE)といった超精密技術が導入されています。

Frequently Asked Questions

プロセスノードの「nm」は実際のサイズを指していますか?

かつてはゲート長などの物理的な寸法を指していましたが、現在は技術世代を示すマーケティング上の名称となっており、実際の物理的な寸法とは必ずしも一致しません。

ウェハのサイズが大きくなるとどのようなメリットがありますか?

ウェハの面積が増えることで、一度の製造工程でより多くのチップを同時に生産でき、1チップあたりの製造コストを削減できるため、生産効率が向上します。

FinFETとはどのような技術ですか?

従来の平面的な構造ではなく、シリコンを「フィン」のような立体構造にすることで、ゲートによる電流制御能力を高め、漏れ電流を抑えた3次元トランジスタ技術のことです。

歩留まり(イールド)とは何ですか?

製造した全チップ数に対する、正常に動作する良品チップの割合のことです。欠陥密度やチップサイズに大きく影響され、製造コストに直結する重要な指標です。

なぜクリーンルームが必要なのですか?

半導体の回路はナノメートル単位で極めて微細であるため、目に見えない小さな塵(パーティクル)が一つ付着しただけで回路が短絡し、チップが機能しなくなるためです。
