ネジは、軸にらせん状の溝（ねじ山）を設けた締結部品であり、頭部に回転力（トルク）を加えることで物体を固定したり、分離させたりすることができます。現代の製造業やDIYにおいて欠かせないこの部品は、材料に合わせて多様な形状に進化してきました。あらかじめ開けられた穴に挿入するものから、自ら道を切り拓いて進むものまで、その用途は多岐にわたります。
一般的に、ネジの頭部は軸よりも大きく設計されており、これにより締め付け時の支持面が確保され、必要以上に深く入り込むのを防いでいます。ただし、頭部のない「セットスクリュー（止めネジ）」のような例外も存在します。頭部から先端までの円筒部分をシャンクと呼び、そこに刻まれた溝の間隔をピッチと呼びます。
回転方向については、時計回りに締め付ける「右ねじ」が主流です。一方で、反時計回りの力がかかる環境で緩みを防ぐ必要がある場合には「左ねじ」が採用されます。代表的な例として、自転車の左ペダルには左ねじが使用されています。
Key Facts
- 基本構造： 頭部、シャンク（軸）、ねじ山、先端で構成される。
- 回転方向： 通常は右回転で締まるが、特殊な用途（自転車ペダル等）には左ねじがある。
- 歴史的転換点： 18世紀後半の工作機械の発展により、大量生産が可能になった。
- 主要規格： 世界的に普及しているISOメートルネジのほか、米国中心のユニファイ規格などが存在する。
- 強度表記： 頭部の刻印（強度区分）で、引張強さや耐力が判別できる。
ネジの歴史と進化
ヨーロッパにおいて金属製ネジが締結部品として普及したのは15世紀以降のことですが、一般的に使われるようになったのは18世紀末、大量生産を可能にする工作機械が登場してからです。特に1760年代から70年代にかけて、技術革新が加速しました。
イギリスのジョブおよびウィリアム・ワイアット兄弟は、1760年に初期のネジ切り機を特許取得しました。彼らはリードスクリューを用いてピッチを制御し、回転ファイルで溝を刻むという、現代の旋盤に通じる先駆的な手法を導入しました。その後、1780年代にはわずか30人の従業員で1日16,000本という驚異的な生産量を達成し、近代工業の先駆けとなりました。
19世紀を通じて、ネジの頭部は単純なマイナス溝や四角・六角形状が主流でした。しかし、製造コストと精度の問題から、より効率的なドライブ形式の普及には時間がかかりました。転機となったのは1908年、カナダのP.L.ロバートソンがスクエアソケット（プラスネジの先駆けとなる四角い溝）の実用的な設計を開発したことです。その後、1911年にはヘックスソケット（六角穴）が登場し、現代的なネジの形状が確立されました。
主要なネジの種類と特徴
木ネジ（Wood Screw）
木材を固定するための金属ネジで、先端が鋭く、テーパー状のねじ山を持つのが特徴です。これにより、木材に自らねじ山を切りながら進入します。古くは手作業でファイルやノミを用いて作られていましたが、後に旋盤やスウェージング工具の導入により、均一な形状の大量生産が可能になりました。
機械ネジ（Machine Screw）
あらかじめねじ切りされた穴やナットと組み合わせて使用するネジです。特に六角キャップスクリューなどは産業規格（ASME B18.2.1など）で厳格に定義されており、品質管理が徹底されています。

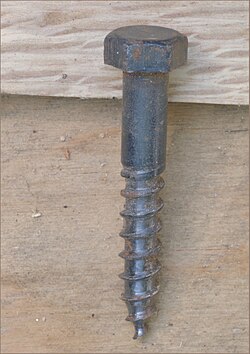

ラグスクリュー（Lag Screw）
一般的に六角頭を持ち、木ネジよりも太く強力な締結が可能です。炭素鋼に亜鉛メッキ（電解または溶融）を施して耐食性を高めており、建築などの重量物固定に利用されます。
医療用ネジ（Bone Screw）
骨折した部位の固定など、人体への埋め込みに使用される特殊なネジです。生体適合性の高い素材が用いられます。
頭部形状とサイズ規格
ネジの頭部は、用途に応じて多様な形状に分かれています。代表的なものに、パネル固定用のパンヘッド、丸みを帯びたボタンヘッド、表面を平らに仕上げるフラットヘッド（皿ネジ）などがあります。
また、コンピュータなどの精密機器では、フランジ付きの六角・プラスコンボヘッドなどが多用されています。
ネジとボルトの厳密な区別については、用途や規格によって異なりますが、一般的にナットを併用するものをボルト、相手材に直接ねじ込むものをネジと呼ぶ傾向があります。
規格の比較まとめ
| 規格名 | 主な普及地域 | 特徴 | 表記例 |
|---|---|---|---|
| ISOメートルネジ | 世界標準 | ミリメートル単位で直径を指定。粗目と細目がある。 | M8 |
| ユニファイ (UTS) | 北米 | インチ単位。直径と1インチあたりの山数(TPI)で指定。 | 1/4-20 |
| ウィットワース (BSW) | イギリス（旧標準） | 55度のねじ山角。現在も三脚などの一部で使用。 | 1/4" BSW |
| BAネジ | イギリス（精密機器） | 幾何級数的にサイズが定義された精密用規格。 | 4BA |
強度区分と材料の判別
高強度ネジの頭部には、その性能を示す「強度区分（プロパティクラス）」が刻印されています。例えば、ISO規格の「8.8」という表記の場合、最初の数字「8」は引張強さ（800 MPa）を、小数点以下の「.8」は降伏点と引張強さの比率（0.8倍）を表しています。これにより、設計者は用途に応じた適切な強度を選択できます。
Frequently Asked Questions
右ねじと左ねじの違いは何ですか？
右ねじは時計回りに回すと締まり、左ねじは反時計回りに回すと締まります。左ねじは、回転する部品が右ねじでは緩んでしまうような特殊な箇所（自転車の左ペダルなど）に使用されます。
「M8」などの表記はどういう意味ですか？
これはISOメートルネジの表記で、「M」はメートルネジであることを示し、「8」はねじ山の外径が8mmであることを意味します。ピッチが標準と異なる場合は「M8×1.0」のように併記されます。
ボルトとネジの決定的な違いは何ですか？
一般的に、ボルトはナットなどの雌ねじ部品と組み合わせて使用する締結具を指し、ネジは相手の材料に直接ねじ込む（またはねじ山を切る）ものを指します。ただし、規格によってはこれらが混在して呼ばれることもあります。
ネジの頭にある数字や記号は何を意味していますか？
多くの場合、そのネジの強度区分（グレード）を示しています。これにより、そのネジがどれだけの荷重に耐えられるか（引張強さや降伏点）を判断でき、安全な設計に役立てられます。
References
- , p. 1492
- , p. 39.
- Blake, A. (1986). What Every Engineer Should Know about Threaded Fasteners: Materials and Design. Taylor & Francis. p. 9. . Retrieved 2021-01-24.
- McManus, C. (2002). Right Hand, Left Hand: The Origins of Asymmetry in Brains, Bodies, Atoms and Cultures. Harvard University Press. p. 46. .
- Anderson, J.G. (1983). Technical Shop Mathematics. Industrial Press. p. 200. .
- . "Bicycle Glossary: Pedal". Sheldon Brown. Retrieved 2010-10-19.
- Anderson, William Ballantyne (1914). Physics for Technical Students: Mechanics and Heat. New York: McGraw Hill. p. 112. Retrieved 2008-05-11.
- "Mechanics". Encyclopædia Britannica. Vol. 3. John Donaldson. 1773. p. 44. Retrieved 5 April 2020.
- Morris, Christopher G. (1992). Academic Press Dictionary of Science and Technology. Gulf Professional Publishing. p. 1993. .
- Woods, Michael; Mary B. Woods (2000). Ancient Machines: From Wedges to Waterwheels. USA: Twenty-First Century Books. p. 58. .
