レオメーターの仕組みと種類：流体の粘弾性を測定する精密機器
物質の「流れ」や「変形」を科学的に分析するレオロジー（流動学）において、欠かせないツールとなるのがレオメーターです。液体や懸濁液、スラリーといった粘性流体に力を加えた際、それがどのように反応し、流動するかを定量的に測定する装置です。単一の粘度値だけでは特性を定義できない複雑な流体（非ニュートン流体）を解析するために、高度なパラメータ測定が必要となります。
Key Facts
- レオメーターの役割： 粘性流体に力をかけた際の流動挙動（レオロジー）を測定する。
- 主要な分類： 力を加える方向によって「せん断レオメーター（回転式など）」と「伸長レオメーター」に分かれる。
- 制御方式： ユーザーが「ひずみ（変形量）」を制御するか、「応力（加える力）」を制御するかで特性が異なる。
- 応用範囲： 化粧品クリームからアスファルト、タンパク質溶液、ポリマー融液まで多岐にわたる。
せん断レオメーターの基本原理と構造
せん断レオメーターは、試料にせん断応力またはせん断ひずみを加え、その応答を測定します。測定の精度を高めるため、流体の形状に合わせたさまざまな「せん断面（ジオメトリ）」が使い分けられます。

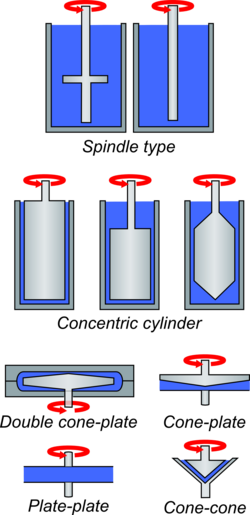

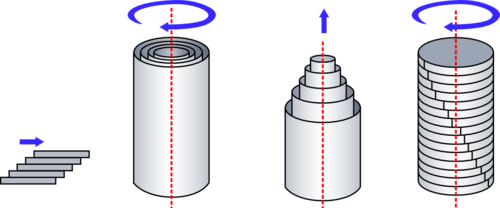

代表的なせん断ジオメトリ
流体の特性に応じて、主に以下の4つの幾何学的構造が採用されます。
- クエット流（ドラッグプレート）： 平行なプレート間で流体をせん断させる方式。
- 円筒流： 二重円筒の隙間に流体を満たし、一方を回転させる方式。
- ポアズイユ流： 管の中に流体を押し出し、圧力降下を測定する方式。
- プレート-プレート流： 二枚の平行プレートの間で回転せん断を加える方式。
制御方式による違い：CR方式とCS方式
レオメーターは、何を制御し何を測定するかによって、大きく2つの駆動モードに分かれます。
ひずみ制御（CR / SMTモード）では、モーターを用いて試料に特定の変位や速度（ひずみ速度）を与え、その結果生じるトルク（応力）を独立したセンサーで測定します。モーターの慣性が測定値に影響しにくいため、ひずみ制御試験に適しています。

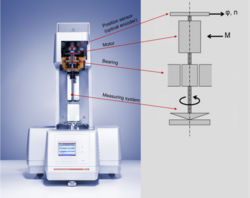

応力制御（CS / CMTモード）では、モーターが発生させる電気的なトルクから試料に加わる応力を直接決定します。専用のトルクセンサーを必要とせず、構造がシンプルなため、多様なアクセサリーとの組み合わせが容易です。ただし、急激な変化が起こる過渡領域での精度に制限がある場合があります。
多様な測定手法とアプリケーション
回転式および動的測定
回転円筒型では、回転速度からせん断速度を、発生するトルクからせん断応力を算出します。これにより、ビンガム塑性体やハーシェル・バルクリーモデルといった複雑な流体モデルの解析が可能です。また、動的せん断レオメーター（DSR）は、振動モードを用いることで材料の弾性的性質を測定でき、アスファルトバインダーの高温特性評価などに不可欠です。
コーンプレートおよび線形せん断
コーンプレート型は、浅い円錐をプレートに接触させて回転させる方式で、正確な設定により絶対的な測定が可能です。一方、線形せん断レオメーターは、組織の弾性を定量化する医学研究や、化粧品クリームの処方設計などに利用されています。
キャピラリー（管内）測定
一定の断面を持つ管に流体を押し出し、流量と圧力降下を測定します。これは注射剤としての投与しやすさを評価するタンパク質溶液の解析や、食品の熱処理設計に非常に有効です。微量サンプル向けには、圧力センサーを内蔵したマイクロ流体レオメーターも活用されています。
伸長レオメーター：引き伸ばし挙動の解析
ポリマーの溶融成形や繊維紡糸、接着剤の剥離など、材料が「引き伸ばされる」状況をシミュレートするのが伸長レオメーターです。均一な伸長流を生成することは技術的に困難であり、粘度範囲に応じて異なる装置が使い分けられます。
| 装置名 | 粘度範囲 [Pa.s] | 流動タイプ | 主な用途・特徴 |
|---|---|---|---|
| CaBER | 0.01 - 10 | キャピラリー破断 | 低粘度流体、インク、生物学的流体 |
| FiSER | 1 - 1000 | フィラメント伸長 | 一定せん断速度での粘度変化測定 |
| Rheotens | > 100 | 繊維紡糸 | ポリマー融液の比較評価 |
| Sentmanat (SER) | > 10000 | 一定長さ伸長 | 高粘度ポリマーフィルム（せん断レオメーターへの装着型） |
その他の特殊な測定法
- 音響レオメーター： ピエゾ電気結晶を用いて超音波を放射し、音速（弾性）と減衰（粘性）を測定する非接触方式。極めて短い緩和時間の解析に適しています。
- 落下プレート法： 重力を利用して液体を吊り下げ、引き伸ばされる挙動を観察する簡便な手法です。
Frequently Asked Questions
粘度計（ビスコメーター）とレオメーターの違いは何ですか？
粘度計は単一の粘度値を測定する装置ですが、レオメーターはせん断速度や応力を変化させながら、流体の複雑な流動挙動（粘弾性など）を包括的に解析できる装置です。
ひずみ制御（CR）と応力制御（CS）のどちらを選ぶべきですか？
正確な変形量や速度を指定して応答を見たい場合はCR方式が適しており、一定の力を加えた際の変形（クリープ試験など）を調べたい場合はCS方式が適しています。最近では両方のモードを備えた2モーター搭載機も普及しています。
伸長レオメーターが特に重要となるのはどのようなケースですか？
射出成形、繊維の紡糸、コーティング、あるいはハンドソープのポンプ抽出のように、材料が引き伸ばされる応力を受けるプロセスを設計・解析する場合に不可欠です。
CaBER（キャピラリー破断レオメーター）はどのような原理で測定しますか？
少量の試料を急速に引き伸ばし、表面張力や粘弾性によってフィラメントが細くなり破断するまでの直径変化を時間関数として追跡することで、伸長粘度を算出します。
