レーダーの仕組みと歴史:電波による検知から現代の高度な応用まで

🗓 2026年8月9日

レーダー(RADAR)とは、電波を用いて対象物の距離、方向(方位角および仰角)、そして相対的な速度を測定するシステムのことです。もともとは1940年にアメリカ海軍が「Radio Detection and Ranging(無線検知および測距)」の略称として名付けた言葉でしたが、現在では一般名詞として世界中で定着しています。

この技術は、航空機や船舶、宇宙機、ミサイルの追跡だけでなく、気象現象の観測や地形の把握など、極めて幅広い分野で活用されています。現代のシステムでは、デジタル信号処理や機械学習を組み合わせることで、ノイズの多い環境からでも正確な情報を抽出することが可能です。

Key Facts

  • 基本原理:送信機から放たれた電波が物体に反射して戻ってくるまでの時間と特性を解析して位置や速度を特定する。
  • 歴史的転換点:第二次世界大戦前のイギリスで開発された「空洞マグネトロン」により、小型で高解像度なシステムが実現した。
  • 多様な用途:軍事利用から始まり、現在は航空管制、気象予報、自動運転車のセンサー、地質調査などに利用されている。
  • 主要コンポーネント:電波を生成する送信機、電波を放射・受信するアンテナ、信号を解析する受信機とプロセッサで構成される。

レーダーの基本構造と動作原理

レーダーシステムは、電磁波(無線波またはマイクロ波)を生成する送信機と、それを空間に飛ばす送信アンテナ、そして戻ってきた波を捉える受信アンテナと受信機・プロセッサで構成されています。多くの場合、送信と受信には同一のアンテナが使用されます。

基本的な動作は、送信機からパルス状または連続的な電波を放射し、それが対象物に当たって反射(エコー)し、再び受信機に戻ってくるプロセスに基づいています。この往復時間を計測することで、対象物までの距離を算出します。

Radar components

距離測定の手法

距離の測定には主に2つのアプローチがあります。一つはパルスレーダーで、電波を短く切って送信し、戻ってくるまでの時間を直接計測する方法です。もう一つは連続波(CW)レーダーで、周波数を変調させることで距離を抽出します。

Pulse radar: The round-trip time for the radar pulse to get to the target and return is measured. The distance is proportional to this time.
Continuous wave (CW) radar. Using frequency modulation allows range to be extracted.

速度の検知とドップラー効果

移動する物体の速度を測るには、ドップラー効果を利用します。これは、波源や観測者が移動しているときに、受信する波の周波数が変化する現象です。この周波数のズレを解析することで、対象物がこちらに近づいているか、遠ざかっているかを判別できます。

Change of wavelength caused by motion of the source

レーダーの進化と歴史的背景

初期の実験と先駆者たち

電波が物体で反射することは、1886年にドイツの物理学者ハインリヒ・ヘルツによって証明されました。その後、ロシアのアレクサンダー・ポポフが雷検知装置を開発し、船舶間の干渉から物体検知の可能性に気づきました。また、ドイツのクリスティアン・ヒュルスメイヤーは1904年に「テレモビロスコープ」という名称で、霧の中の船舶を検知するシステムを特許取得しましたが、当時の軍部はこれを採用しませんでした。

The first workable unit built by Robert Watson-Watt and his team

第二次世界大戦への道と実用化

1930年代に入ると、アメリカ、ドイツ、イギリスで競うようにパルス方式のレーダー開発が進みました。特にイギリスではロバート・ワトソンワットらのチームが、海岸防衛システム「チェイン・ホーム(Chain Home)」を構築し、広範囲をカバーする早期警戒網を完成させました。当時のシステムは粗削りでしたが、強力な送信機でエリア全体を照らし、方向探知機で位置を特定するという手法で運用されていました。

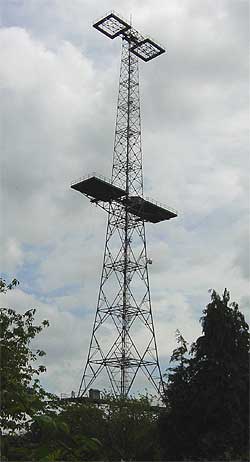

A Chain Home tower in Great Baddow, Essex, United Kingdom
East Coast Chain Home radar operators in England

戦時中の技術革新で最も重要だったのが、イギリスで開発された空洞マグネトロンです。これにより、波長を短くしつつ高出力を得ることが可能になり、装置の小型化と解像度の向上が飛躍的に進みました。その後、アメリカのMIT放射研究所などでマイクロ波レーダーの研究が加速し、現代的なレーダーの基礎が築かれました。

Experimental radar antenna, US Naval Research Laboratory, Anacostia, D. C., from the late 1930s (photo taken in 1945)
Memorial plaque commemorating Robert Watson-Watt and Arnold Wilkins

現代のレーダー技術とエンジニアリング

アンテナの多様化

初期のレーダーはパラボラアンテナを回転させて空を走査していましたが、現代ではフェーズドアレイ(位相配列)アンテナが普及しています。これは、多数の小さなアンテナ素子の位相を電子的に制御することで、アンテナ自体を動かさずにビームの方向を瞬時に変更できる技術です。このため、複数の目標を同時に追跡することが可能となり、最新の戦闘機などに搭載されています。

AS-3263/SPS-49(V) antenna (US Navy)
Surveillance radar antenna
Slotted waveguide antenna
Phased array: Not all radar antennas must rotate to scan the sky.

信号処理と制限要因

レーダーの性能は、ノイズや干渉、そして「クラッタ」と呼ばれる不要な反射波(地面や海面からの反射)によって制限されます。これらを排除するために、連続するパルスを統合する移動目標指示(MTI)や、ドップラー処理によるフィルタリングなどの高度な信号処理が行われています。

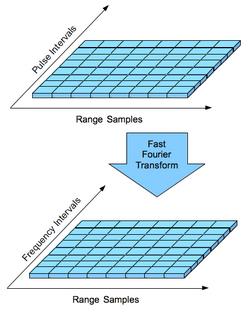

Pulse-Doppler signal processing. The Range Sample axis represents individual samples taken in between each transmit pulse. The Range Interval axis represents each successive transmit pulse interval during which samples are taken. The Fast Fourier Transform process converts time-domain samples into frequency domain spectra. This is sometimes called the bed of nails.

また、電波の伝搬経路において、地球の曲率や大気の状態が影響します。特に遠距離の目標を検知する場合、地平線の下にある物体を捉えるための計算や、マルチパス(多重経路)によるゴースト像の抑制が重要になります。

Echo heights above ground H = ( r 2 + ( k e a e ) 2 + 2 r k e a e s i n ( θ e ) ) − k e a e + h a {\displaystyle H=\left({\sqrt {r^{2}+(k_{e}a_{e})^{2}+2rk_{e}a_{e}sin(\theta _{e})}}\right)-k_{e}a_{e}+h_{a}} Where : r : distance radar-target ke : 4/3 ae : Earth radius θe : elevation angle above the radar horizon ha : height of the feedhorn above ground
Radar multipath echoes from a target cause ghosts to appear

用途別の周波数帯域

使用する周波数によって、特性(到達距離や解像度)が異なります。例えば、HF帯は超水平線レーダーに使用され、K帯は警察の速度取締機や気象観測に利用されます。

レーダー周波数帯域の一覧
帯域名 周波数範囲 波長範囲 主な用途・特徴
HF 3–30 MHz 10–100 m 沿岸レーダー、超水平線(OTH)レーダー
VHF 30–300 MHz 1–10 m 長距離監視
UHF 300–1000 MHz 0.3–1 m 汎用監視
L 1–2 GHz 15–30 cm 航空管制、監視
S 2–4 GHz 7.5–15 cm 気象観測、船舶用
C 4–8 GHz 3.75–7.5 cm 衛星中継、気象、長距離追跡
X 8–12 GHz 2.5–3.75 cm 高解像度追跡、軍事用
Ku 12–18 GHz 1.67–2.5 cm 衛星通信、高精度監視
K 18–24 GHz 1.11–1.67 cm 速度取締、雲の検知
Ka 24–40 GHz 0.75–1.11 cm 高精度監視、短距離検知
mmWave 40–300 GHz 1.0–7.5 mm 自動運転、超高解像度センシング

このように、用途に応じて最適な周波数が選択されています。例えば、気象レーダーでは雨粒の反射特性を利用して降水量を測定します。

Commercial marine radar antenna. The rotating antenna radiates a vertical fan-shaped beam.
3D Doppler radar spectrum showing a Barker code of 13
Brightness can indicate reflectivity as in this 1960 weather radar image (of Hurricane Abby). The radar's frequency, pulse form, polarization, signal processing, and antenna determine what it can observe.

Frequently Asked Questions

レーダーとソナーの違いは何ですか?

レーダーは「電磁波(電波)」を使用して物体を検知しますが、ソナーは「音波」を使用します。電波は空気中や宇宙空間を高速で伝わりますが、音波は水中で効率的に伝わるため、ソナーは主に潜水艦や魚群探知機などの水中探査に利用されます。

なぜフェーズドアレイアンテナが重要なのですか?

従来のアンテナのように物理的に回転させる必要がないため、反応速度が極めて速く、同時に複数の目標を追跡できるからです。これにより、現代の防空システムや戦闘機において、高速で移動する複数のミサイルや航空機を同時に捕捉することが可能になりました。

ドップラーレーダーで何が分かりますか?

対象物の「相対速度」が分かります。電波が戻ってくる際の周波数の変化を解析することで、物体がこちらに向かっているか、離れているか、そしてその速度がどれくらいかを正確に測定できます。これは気象観測における風速の測定や、警察の速度取締りに応用されています。

レーダーの検知距離を制限する要因は何ですか?

主に送信電力、アンテナの利得、対象物の反射特性(レーダー反射断面積)、そして地球の曲率による視界の制限(地平線)などが影響します。また、大気による電波の吸収や、周囲の地形による不要な反射(クラッタ)も検知精度を低下させる要因となります。
