圧力容器の基礎知識設計原理から産業利用まで

圧力容器とは、周囲の環境圧力とは大きく異なる圧力で液体や気体を保持するために設計された専用の容器です。私たちの生活や産業の至る所で利用されており、単純なスプレー缶から巨大な化学プラントの反応炉、さらには深海潜水艇や宇宙船の船体まで、その用途は多岐にわたります。

しかし、内部に高いエネルギーを蓄えるため、設計や運用に不備があると重大な事故につながる危険性があります。そのため、世界各国で法的な規制や厳格なエンジニアリング基準が設けられており、製造から運用に至るまで厳格な管理が行われています。

Key Facts

• 定義：周囲圧力と異なる圧力で流体を保持する容器。
• 形状：理論上は球形が最強だが、製造コストの面から円筒形が一般的。
• 材質：用途に応じて鋼鉄、アルミニウム、チタン、複合材料などが使い分けられる。
• 安全性：ASME（米国機械学会）などの国際的な規格に基づいた設計と検査が必須。
• 構造：継ぎ目のないシームレス構造や、溶接、リベット接合、フィラメントワインディングなどの手法がある。

圧力容器の多様な種類と用途

圧力容器は、その機能や目的によって大きく3つのカテゴリーに分類できます。

1. 産業・家庭用設備

最も一般的な用途であり、エネルギー貯蔵や化学反応、加熱処理などに利用されます。例えば、コンプレッサーのエアタンク、蒸気を作るボイラー、食品調理に使う圧力鍋、さらには化学プラントの分留塔やシェル＆チューブ式熱交換器などが含まれます。

2. 人間が搭乗する圧力容器（PVHO）

外部の極端な圧力から人間を保護、あるいは特定の気圧環境を維持するための容器です。潜水艇の耐圧殻、宇宙船の居住区、高気圧酸素治療室（ハイパーバリックチャンバー）、航空機の加圧キャビンなどがこれに該当します。

3. 特殊貯蔵・輸送用

高圧ガスシリンダーや、液体化したガスの貯蔵タンクなどが挙げられます。最近では、より軽量で高強度な素材を用いた次世代の貯蔵技術の開発が進んでいます。

設計の核心：形状と応力の関係

圧力容器の設計において最も重要なのは、内部圧力によって壁面に生じる応力をいかに制御するかです。

理想的な形状と現実的な選択

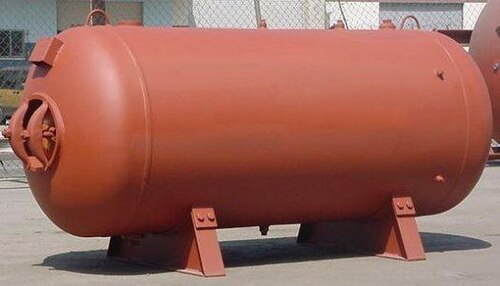

理論的に、同じ壁厚であれば球形は円筒形よりも約2倍の強度を持ち、内部圧力を保持するのに最適な形状です。しかし、球形の製造は困難でコストが高くなるため、多くの容器は円筒形に半楕円形の端蓋（エンドキャップ）を組み合わせた形状で設計されます。

壁面に生じる応力

薄肉の圧力容器では、主に2種類の応力が考慮されます。円筒形の場合、円周方向に働く「周方向応力（フープストレス）」は、軸方向に働く「軸方向応力」の2倍の大きさになります。このため、設計時には最も負荷のかかる周方向の強度を基準に壁厚を決定します。

製造プロセスと使用素材

容器の用途や要求される圧力レベルに応じて、最適な素材と製造方法が選択されます。

主要な製造手法

• シームレス（継ぎ目なし）：単一の金属塊から成形されるため、溶接線による弱点がなく信頼性が高い。深絞り加工などが用いられます。
• 溶接構造：複数の金属パーツを溶接して接合する方法。大型容器に不可欠であり、SMAW（被覆アーク溶接）やGTAW（TIG溶接）などの高度な技術が使われます。
• リベット接合：古くから使われていた手法で、現代では特殊な用途を除き溶接に取って代わられています。

素材の進化

伝統的な鋼鉄に加え、軽量化が必要な場合はアルミニウム合金が、極限の耐圧性能や耐食性が求められる深海潜水艇などにはチタンが採用されます。また、金属ライナーの外側に炭素繊維などを巻き付ける複合材圧力容器（Composite Pressure Vessel）は、極めて高い強度重量比を実現しています。

検査と品質保証

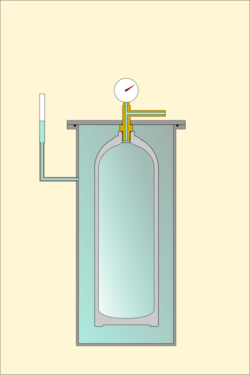

完成した容器は、設計圧力を超える水圧をかける「水圧試験」などの厳格な検査を経て、安全性が確認されます。

圧力容器の仕様まとめ

以下に、代表的な圧力容器の特性をまとめます。

圧力容器のタイプ別特性比較

タイプ	主な素材	製造上の特徴	主な用途
シームレス	鋼鉄・アルミ	継ぎ目なし、高信頼性	ガスボンベ、ダイビングシリンダー
溶接構造	鋼鉄・ステンレス	大型化が可能、コスト効率良	産業用ボイラー、化学反応炉
複合材	炭素繊維・樹脂	超軽量、超高圧対応	CNG燃料タンク、航空宇宙
特殊合金	チタン	極めて高い耐食性と強度	深海潜水艇の船体

Frequently Asked Questions

なぜ多くの圧力容器は円筒形なのですか？

理論上の最強形状は球形ですが、球形は製造が非常に困難でコストが高くなります。円筒形は製造が容易でありながら、適切な端蓋（エンドキャップ）を付けることで十分な強度を確保できるため、実用的な選択肢として広く採用されています。

ASME規格とは何ですか？

米国機械学会（ASME）が策定したボイラーおよび圧力容器に関する技術基準です。世界的に最も信頼されている規格の一つであり、設計、材料選定、製造、検査の厳格なガイドラインを提供しています。

複合材圧力容器のメリットは何ですか？

最大のメリットは「軽量であること」と「高圧に耐えられること」の両立です。金属製のライナーを樹脂や炭素繊維で補強することで、鋼鉄製よりもはるかに軽く、かつ高い作動圧力を実現できます。

圧力容器の安全性を確保するための仕組みは？

設計段階での安全率の設定に加え、過剰な圧力がかかった際に自動的に圧力を逃がす「安全弁（リリーフバルブ）」の設置、および定期的な非破壊検査や水圧試験による劣化確認が行われています。

シームレス容器と溶接容器のどちらが安全ですか？

一般的に、溶接線（継ぎ目）がないシームレス容器の方が構造的な弱点が少なく、小・中規模の容器では信頼性が高いとされます。ただし、大型の容器ではシームレス製造が不可能なため、高度な溶接技術と厳格な検査（放射線透過試験など）によって同等の安全性を確保しています。
