MRI（磁気共鳴画像法）の仕組みと臨床応用画像診断の最前線

MRI（Magnetic Resonance Imaging：磁気共鳴画像法）は、強力な磁場と電波を用いて体内の詳細な断面画像を生成する非侵襲的な検査手法です。かつては核磁気共鳴画像法（NMRI）とも呼ばれていました。放射線を使用せず、主に体内の水素原子（プロトン）の挙動を捉えることで、軟部組織の極めて高いコントラストを実現しています。

現代の医療において、MRIは脳神経外科から整形外科、循環器内科に至るまで、幅広い領域で不可欠な診断ツールとなっています。本記事では、その物理的なメカニズムから、臨床で使い分けられる各種シーケンス、最新の応用技術までを詳しく解説します。

Key Facts

• 非放射線診断： X線やCTとは異なり、電離放射線を使用しないため被曝の心配がない。
• 高い組織コントラスト： 水分量や脂肪の分布などの違いを鮮明に描き出せる。
• 多角的な解析： 単なる形態診断だけでなく、血流（灌流）や水分子の拡散、代謝物まで解析可能。
• 強力な磁場： 超電導コイルを用いて強力な静磁場を発生させ、体内のプロトンを整列させる。

MRIの基本原理と画像形成

MRIの根幹にあるのは、原子核（主に水素原子核）が磁場中で示す磁気共鳴現象です。強力な磁場の中に身体が入ると、バラバラな方向を向いていたプロトンが一方向に整列します。ここに特定の周波数の電波（RFパルス）を照射すると、プロトンがエネルギーを吸収して共鳴し、向きが変わります。

電波の照射を止めると、プロトンは元の安定した状態に戻ろうとします。この過程で放出される微弱な電波を検出し、コンピュータで処理することで画像化します。この「元の状態に戻るまでの時間」には組織ごとに差があり、それが画像のコントラスト（白黒の差）として現れます。

T1緩和とT2緩和

MRIの画像特性を決定づける重要な要素が、T1緩和（縦緩和）とT2緩和（横緩和）です。T1はエネルギーが周囲の環境（格子）に放出される時間、T2はプロトン同士の相互作用によって位相が乱れる時間を指します。

これらの時間を調整することで、特定の組織を強調した画像を作成できます。例えば、脂肪はT1緩和が早いためT1強調像で白く写り、水（脳脊髄液など）はT2緩和が遅いためT2強調像で白く写ります。

主要なMRIシーケンスとその特徴

臨床現場では、診断目的に応じて異なる「シーケンス（撮像法）」が使い分けられます。代表的なものは以下の通りです。

形態診断の基本：スピンエコー法

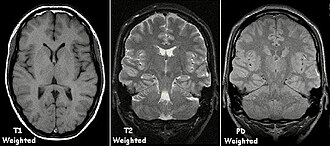

• T1強調像 (T1WI)： 解剖学的な構造の把握に適しています。脂肪が高信号（白）に写ります。
• T2強調像 (T2WI)： 病変の検出に有用です。炎症や浮腫、腫瘍などの水分含有量が多い部位が高信号（白）に写ります。
• プロトン密度強調像 (PDWI)： 水素原子の密度を反映し、関節軟骨や半月板の損傷などの評価に用いられます。

特殊な解析手法

• 拡散強調画像 (DWI)： 水分子のブラウン運動（拡散）の制限を捉えます。急性期脳梗塞の早期診断に極めて有効です。

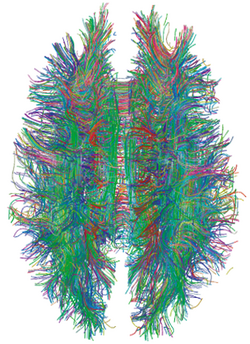

• 拡散テンソル画像 (DTI)： 水分子の拡散方向を解析し、脳の白質線維束などの走行を可視化します。
• 灌流画像 (PWI)： 組織への血流状態を評価し、血流不足の領域を特定します。
• 機能的MRI (fMRI)： 脳活動に伴う血中酸素濃度の変化（BOLD効果）を捉え、脳の機能局在を解析します。

臨床応用と診断領域

MRIは全身のあらゆる部位に適用可能ですが、特に以下の領域で威力を発揮します。

神経系および心血管系

脳の腫瘍、梗塞、脱髄疾患の診断はもちろん、MRA（磁気共鳴血管撮影）を用いることで、造影剤なしで動脈瘤や狭窄を検出できます。また、心臓MRIでは心筋の生存能や心機能の定量的な評価が行われます。

筋骨格系および腹部

靭帯断裂や椎間板ヘルニアなどの整形外科的疾患、あるいは肝臓や膵臓などの内臓疾患の精査に利用されます。造影剤（ガドリニウム造影剤など）を使用することで、腫瘍の血流特性をより詳細に把握することが可能です。

MRI検査のまとめ

MRI主要シーケンスの特性比較

シーケンス	高信号（白く写るもの）	主な臨床用途
T1強調像	脂肪、ガドリニウム造影剤、亜急性期出血	解剖学的構造の確認、造影効果の判定
T2強調像	水（浮腫、嚢胞）、炎症、脳脊髄液	病変（炎症・腫瘍）の検出
PD強調像	水分含有量が多い組織	関節軟骨、半月板の評価
拡散強調像 (DWI)	拡散制限のある組織（急性期梗塞など）	急性脳梗塞の早期診断
MRA	流速のある血液	血管狭窄、動脈瘤の診断

安全上の注意と限界

MRIは非常に強力な磁場を使用するため、磁性体の持ち込みは厳禁です。心臓ペースメーカーや人工内耳などの金属インプラントがある場合、作動不良や発熱、移動による事故のリスクがあるため、事前の確認が不可欠です。

また、撮像中に患者が動くと画像にブレが生じるモーションアーチファクトが発生し、診断能が低下することがあります。

Frequently Asked Questions

MRI検査で造影剤は必ず必要ですか？

いいえ、必ずしも必要ではありません。多くの検査は造影剤なしで行われますが、腫瘍の性質を詳しく調べたり、炎症部位を明確にしたりする場合に、医師の判断でガドリニウム造影剤が使用されます。

CT検査とMRI検査の最大の違いは何ですか？

CTはX線を用いて短時間で骨や出血を捉えるのが得意ですが、MRIは磁場を用いて時間をかけて軟部組織（脳、筋肉、靭帯など）を詳細に描き出すのが得意という違いがあります。また、MRIは被曝がありません。

検査中に大きな音がしますが、問題ないのでしょうか？

あの音は、磁場を制御する勾配コイルに電流が流れる際に発生する物理的な振動音です。人体に有害なものではありませんが、不快感を軽減するために耳栓やヘッドホンが提供されます。

閉所恐怖症ですが、MRI検査は受けられますか？

筒状の装置に入るため、不安を感じる方は少なくありません。最近では、筒の直径が広い「ワイドボアMRI」や、一部が開いた「オープン型MRI」を導入している施設もあります。事前に医師や技師にご相談ください。
