医療用画像診断の最前線技術の進化と多様な検査手法

現代医療において、身体の内部を可視化する医療用画像診断は、病気の早期発見や正確な治療計画の策定に不可欠な役割を果たしています。かつての単純なX線写真から、現代の高度な3Dモデルまで、この分野は半導体技術やコンピュータ処理の飛躍的な向上とともに進化を続けてきました。

世界的に見てもその需要は極めて高く、2010年までに累計50億件もの画像診断が実施されたとされています。一方で、放射線を利用する検査においては被曝管理が重要な課題となっており、例えば2006年の米国では、全電離放射線被曝量の約半分が医療用画像診断によるものでした。

Key Facts

• CTの誕生： 1972年にゴドフレイ・ハウンズフィールドによって開発され、後にノーベル生理学・医学賞を受賞した。
• 技術的基盤： CMOSセンサーやマイクロプロセッサなどの半導体産業の技術が、装置の高性能化を支えている。
• 3D可視化： 複数の2D断面をコンピュータで統合し、医師が操作可能な3Dモデルを構築する技術が普及している。
• 市場動向： GE、シーメンス、フィリップスなどの大手メーカーによる寡占状態にあり、近年はインドなどの新興国でも製造が始まっている。

画像診断の主要な種類とメカニズム

放射線を用いた診断（X線・CT）

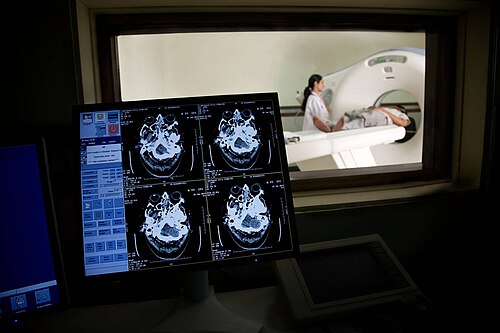

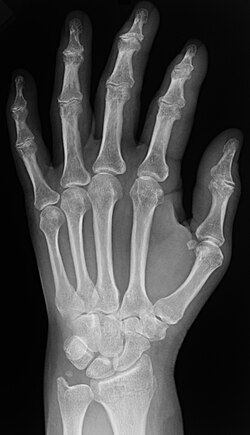

最も普及しているのがX線を用いた放射線撮影（ラジオグラフィ）です。単純なX線写真では骨格などの構造を把握できますが、これをさらに発展させたのがコンピュータ断層撮影（CT）です。CTはX線を身体の断面に照射し、得られたデータをコンピュータで処理して「画像再構成」を行うことで、身体の内部を輪切り状に可視化します。

磁気共鳴画像法（MRI）

MRIは、強力な磁場と電波を利用して組織の情報を取得します。放射線被曝がないため、脳や軟部組織の精細な観察に適しており、現代の診断において不可欠なツールとなっています。

核医学（SPECTなど）

核医学では、外部からエネルギーを照射するのではなく、放射性同位元素（タリウム201やテクネチウム99mなど）を患者に投与します。身体内部から放出されるガンマ線を検出することで、臓器の機能や代謝状態を把握します。特にSPECT（単一光子放出コンピュータ断層撮影）は、3次元的な機能画像を提供し、CTと組み合わせることでより正確な位置特定が可能になります。

超音波診断（エコー）

超音波検査は、高周波の音波を体に当て、その反射波を画像化する手法です。リアルタイムでの観察が可能で、特に腹部の胆道系、泌尿器系、女性生殖器などの診断に高い感度を持ちます。

高度な画像処理と最新技術

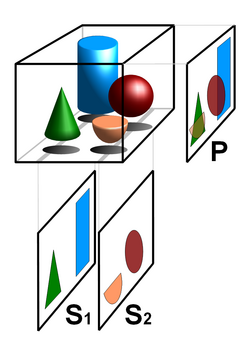

断層撮影（トモグラフィー）の原理

トモグラフィーとは、物体を断面ごとに分けることで、重なり合う構造を排除して可視化する技術です。これにより、特定の深さにある組織だけを鮮明に描き出すことができます。

3Dボリュームレンダリング

かつてのCTやMRIは静止した2D画像のみでしたが、現在は多くの断面データを統合して3Dモデルを作成するボリュームレンダリング技術が活用されています。これにより、複雑な血管構造や臓器の形態を立体的に把握でき、外科手術のシミュレーションなどに大きく貢献しています。例えば、2003年の分離手術などの困難な症例においても、この3D可視化が重要なリソースとなりました。

産業構造とデータ管理

グローバル市場とメーカー

医療用画像装置の市場は、富士フイルム、GEヘルスケア、シーメンス、フィリップス、キヤノン、島津製作所などの主要企業によって牽引されています。かつてはコダックが大きなシェアを持っていましたが、現在はデジタル化が進み、より低被曝なデジタル放射線撮影へと移行しています。

データの標準化と著作権

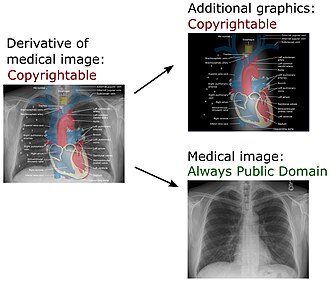

医療画像の保存や転送には、世界標準規格であるDICOMが利用されています。また、画像データの取り扱いには法的な側面もあり、米国では医療画像そのものはパブリックドメインとされる一方、そこに加えられた注釈や説明などの二次的著作物は著作権で保護される場合があります。

診断手法のまとめ

主要な医療用画像診断手法の比較

手法	利用するエネルギー/物質	主な特徴	主な用途
X線/CT	X線（電離放射線）	高解像度な構造把握、断面画像	骨折、肺、内臓疾患
MRI	磁場・電波	被曝なし、軟部組織に強い	脳、脊髄、関節
核医学 (SPECT/PET)	放射性同位元素	機能・代謝の可視化	がん診断、心筋血流
超音波	超音波（音波）	リアルタイム、非侵襲的	腹部、産婦人科、心エコー

Frequently Asked Questions

CTとMRIの最大の違いは何ですか？

CTはX線を使用して身体の断面を撮影するため、短時間で撮影でき骨などの硬い組織の描写に優れていますが、被曝を伴います。一方、MRIは磁石と電波を利用するため被曝がなく、脳や筋肉などの柔らかい組織（軟部組織）を非常に詳細に描き出すことができます。

核医学検査ではなぜ薬剤を投与するのですか？

核医学では、身体を「放射線源」にする必要があるためです。特定の臓器に集まる性質を持つ放射性同位元素を投与することで、その部位から放出されるガンマ線を検出し、臓器がどのように機能しているかという「機能的情報」を得ることができます。

3D画像はどのようにして作られるのですか？

CTやMRIなどで撮影した大量の2D断面画像を、コンピュータ上で積み重ねて統合することで作成されます。これをボリュームレンダリングと呼び、医師は作成された3Dモデルを自由な角度から観察し、診断や手術計画に役立てています。

医療画像のデータ形式に共通のルールはありますか？

はい。DICOM（ダイコム）という国際的な標準規格が採用されています。これにより、異なるメーカーの装置で撮影した画像であっても、共通の形式で保存・閲覧・転送することが可能になっています。
