物理学や工学の分野において、エネルギーがどのように移動するかを定量的に把握することは非常に重要です。その中心的な概念となるのが熱流束（Heat Flux）です。熱流束とは、単位時間あたりに単位面積を通過するエネルギーの流れを指し、「熱流束密度」や「熱流率強度」とも呼ばれます。
熱流束は単なる量だけでなく、エネルギーが流れる「方向」を持つため、ベクトル量として定義されます。空間上の特定の点における熱流束を定義する場合、表面のサイズを限りなく小さくした極限状態で考えます。
Key Facts
- 定義： 単位時間・単位面積あたりに流れるエネルギー量。
- SI単位： ワット毎平方メートル（W/m²）。
- 性質： 大きさと方向を持つベクトル量である。
- 基本法則： 多くの固体における熱伝導は「フーリエの法則」で記述される。
- 測定法： 熱伝導率を用いた間接測定と、センサを用いた直接測定の2種類がある。
熱流束を規定するフーリエの法則
一般的な条件下にある多くの固体では、熱は主に「伝導」によって運ばれます。この現象を数式化したものがフーリエの法則です。
一次元における熱流束

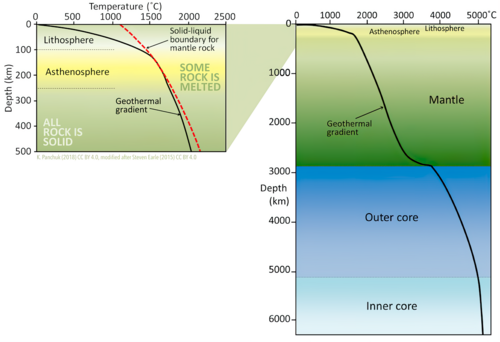

直線的な方向のみに熱が流れる一次元の場合、熱流束は材料の熱伝導率（k）と温度勾配（温度の変化率）の積で表されます。数式では負の符号が付けられますが、これは熱が常に「高温領域から低温領域へ」と流れるという物理的な性質を示しています。
多次元への拡張
現実の複雑な形状や空間では、熱はあらゆる方向へ流れます。この多次元的なケースでは、勾配演算子（ナブラ）を用いて表現されます。ここでも同様に、温度が下がる方向へ熱が移動するため、温度勾配に負の符号を伴います。
熱流束の測定アプローチ
熱流束を測定する方法は、対象となる材料の特性（熱伝導率）が既知であるか否かによって大きく2つの手法に分かれます。
熱伝導率が既知の場合の間接測定

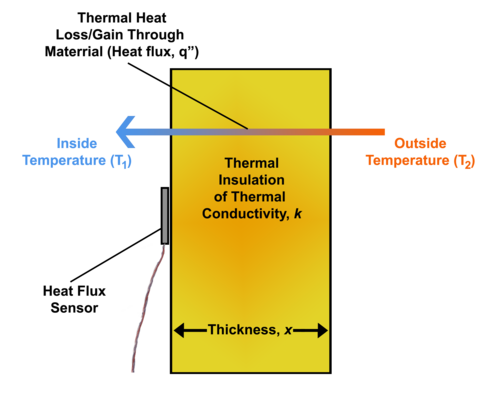

材料の厚さと熱伝導率が正確に分かっている場合、材料の両端で温度差を測定することで熱流束を算出できます。これは電気回路において既知の抵抗値から電圧降下を用いて電流を求める方法に似ています。しかし、実際の材料の熱抵抗を正確に把握することは困難な場合が多く、実用的ではないケースが少なくありません。
熱伝導率が未知の場合の直接測定
材料の特性が不明な場合でも、熱流束センサ（熱流束変換器）を使用すれば直接的な測定が可能です。代表的なのは「差動温度熱電堆（サーモパイル）」を用いたセンサで、これはゼーベック効果（異なる金属の接点に温度差があるときに電圧が発生する現象）を利用しています。
この手法の最大の利点は、材料の熱伝導率や厚さを事前に知る必要がないことです。ただし、センサから出力される電圧信号（μV）を熱流束の値（W/m²）に変換するためには、事前の校正（キャリブレーション）が不可欠です。
科学・工学におけるエネルギーバランスへの応用
エンジニアや科学者は、化学反応器から生物個体まで、あらゆる物理システムを解析するためにエネルギーバランスという手法を用います。これは、「流入エネルギー」から「流出エネルギー」と「蓄積エネルギー」を引いた値がゼロになるという保存則に基づいています。
システムが周囲と熱交換のみを行っている場合、このエネルギーバランスは表面全体における熱流束の積分によって計算されます。現実のアプリケーションでは、表面のあらゆる点での正確な熱流束を把握することは不可能なため、モンテカルロ積分などの近似手法を用いて計算が行われます。
まとめ：熱流束の特性一覧
| 項目 | 内容 |
|---|---|
| SI単位 | W/m²（ワット毎平方メートル） |
| その他の単位 | Btu/(h⋅ft²) |
| 物理的性質 | ベクトル量（方向と大きさを持つ） |
| 支配方程式 | フーリエの法則 |
| 主要な測定原理 | 温度勾配の測定、またはゼーベック効果による電圧変換 |
Frequently Asked Questions
熱流束と熱流率の違いは何ですか？
熱流率は単位時間あたりに移動する熱量（W）を指しますが、熱流束はそれに「単位面積あたり」という概念を加えたものです。つまり、熱流束は面積で正規化された熱の流れの密度を意味します。
フーリエの法則にマイナス符号がついているのはなぜですか？
熱は常に温度が高い方から低い方へと流れます。数学的な勾配（温度の変化率）は温度が上がる方向を正とするため、実際の熱の流れ（高温→低温）と方向を一致させるためにマイナス符号が必要となります。
熱流束センサを使うメリットは何ですか？
測定対象となる材料の熱伝導率や厚さを正確に知らなくても、その場（in-situ）で直接的に熱の流れを測定できる点にあります。
エネルギーバランスの計算に熱流束はどう関わりますか？
システムの表面全体で熱流束を積分することで、システムに流入または流出する総エネルギー量を算出でき、それによってシステム内部のエネルギー蓄積量や変化を解析することが可能になります。
References
- The word "flux" is used in most physical disciplines to refer to the flow of a quantity (mass, heat, momentum, etc.) across a surface per unit per unit , with the primary exception being in electromagnetism, where it refers to the integral of a vector quantity through a surface. Refer to the article for more detail.
