自然界の鉱物の中には、複数の結晶が互いに鏡合わせのような対称性を持ちながら、密接に結合して成長しているものがあります。これを結晶双晶（Crystal Twinning）と呼びます。双晶は、同じ種類の鉱物が特定の結晶格子点を共有することで形成される現象であり、その独特な外観は鉱物の種類を特定するための重要な手がかりとなります。

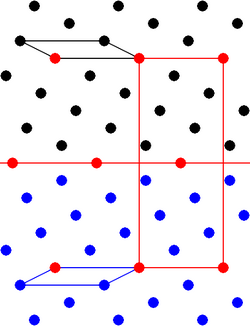

双晶が形成される境界となる面は「組成面」または「双晶面」と呼ばれます。この面を境にして、結晶の向きが対称的に変化しているのが特徴です。
Key Facts
- 定義：同一鉱物の結晶が対称的な方位で格子点を共有し、互いに結合した状態。
- 主要な3タイプ：成長過程で生じる「成長双晶」、構造変化による「変形双晶（相転移双晶）」、応力による「変形双晶」。
- 同定への利用：双晶の現れ方（双晶則）は鉱物固有であるため、種別の判定に利用される。
- 幾何学的特徴：鏡像関係にある「接触双晶」や、互いに貫通し合う「浸透双晶」などが存在する。
双晶の形成メカニズムと種類
結晶双晶は、その発生原因によって大きく3つのカテゴリーに分類されます。
1. 成長双晶（Growth Twinning）
結晶が成長する段階で、偶然に、あるいはエネルギー的に安定な構造を求めて形成されるタイプです。特にナノ粒子レベルでは、5回対称などの複雑な双晶構造を持つ粒子が一般的であり、これは表面自由エネルギーを低減させる効果があるためです。
2. 変形双晶（Transformation Twinning）
温度変化に伴う結晶構造の相転移（多形転移）によって生じます。例えば、高温で等軸晶系だった鉱物が冷却されて正方晶系に変化する際、複数の軸方向へ対称的に構造が分かれることで、全体として元の対称性を維持したように見える「擬像」を作り出すことがあります。
3. 変形双晶（Deformation Twinning）

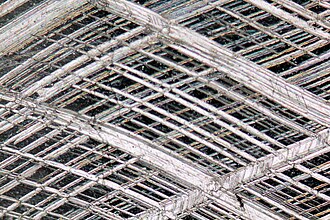

外部からせん断応力（ずれる力）が加わった際に、結晶構造が特定の面（滑り面）に沿って変位することで発生します。これは結晶が永久的に形状を変える重要なメカニズムの一つであり、方解石などの鉱物では、軽い圧力を加えるだけで観察できることがあります。
双晶則と結晶系ごとの特徴
双晶の向きを決定する対称操作を双晶則（Twin Law）と呼びます。これは鉱物の面角と同様に、その鉱物固有の特性です。回転双晶の場合は多くが2回回転対称ですが、3回から6回までの回転対称が見られることもあります。
代表的な双晶の例
- 等軸晶系：スピネル則（八面体面に平行な双晶面）や、黄鉄鉱に見られるアイアンクロス（鉄十字）双晶が有名です。
- 六方晶系：石英ではブラジル則やドーフィン則などの浸透双晶、また成長時の偶然によるジャパン則などが知られています。
- 斜方晶系：アラゴナイトやクリソベリルに見られるように、プリズム面に平行な面で双晶となり、円環状に連なる「周期的双晶」を形成することがあります。
双晶の形態的分類
双晶はその結合形態によって、大きく「接触双晶」と「浸透双晶」に分けられます。
接触双晶（Contact Twins）
単一の組成面で接しており、多くの場合、境界線を挟んで鏡像関係にあります。この際、結晶面が180度以上の角度で接する「再入面（reentrant faces）」が形成されるのが特徴です。
![Spinel law contact twinning. A single crystal is shown at left with the composition plane in red. At right, the crystal has effectively been cut on the composition plane and the front half rotated by 180° to produce a contact twin. This creates reentrants at the top, lower left, and lower right of the composition plane.[4]](/images/80/4e/804e32c69f83eeb4fefb371a5c3138487cd109e7ef0b249333b89110c42e9e93.png)
浸透双晶（Penetration Twins）
複数の結晶が互いに貫通し合って成長した形態です。また、格子が3次元的に重なり合う「メロヘドラル双晶」という特殊なケースも存在します。
結晶系別 双晶則まとめ
| 結晶系 | 代表的な双晶則 | 操作/面 | 代表的な鉱物 |
|---|---|---|---|

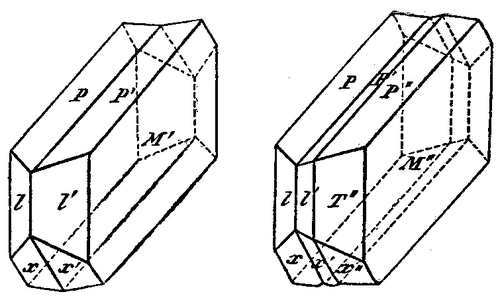

| 三斜晶系 | アルバイト則, Carlsbad則 | {010}, <001> | 斜長石 |
| 単斜晶系 | Carlsbad則, Baveno則 | <001>, {021} | 正長石, 石膏, 十字石 |
| 斜方晶系 | 周期的双晶 | {110}, {101} | アラゴナイト, Anglesite |
| 正方晶系 | - | {110}, {101} | 錫石, ルチル |
| 六方晶系 | ブラジル則, ジャパン則 | {1120}, {1122} | 方解石, 石英 |
| 等軸晶系 | スピネル則, アイアンクロス則 | <111>, <001> | スピネル, 黄鉄鉱 |

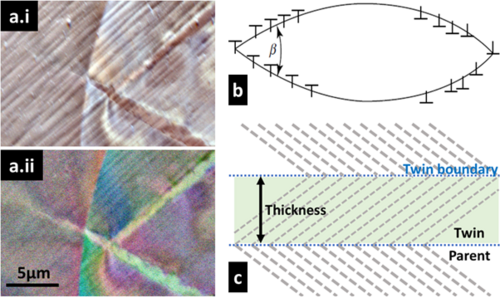

![(a) forescatter electron diode (FSD) image for deformation twins at grain boundary in age-hardened ferrite at I) 18 mm working distance and II) 38 mm working distance. (b) Schematic of a lenticular twin with interface dislocations and (c) Twin band.[46]](/images/d7/98/d798b2535e467a1ce4292b5972a2c11ef261c793e55f92372b46c9763c97d17a.png)
Frequently Asked Questions
双晶はなぜ形成されるのですか？
主に3つの理由があります。一つは結晶成長時にエネルギー的に安定な構造（表面エネルギーの低減など）を形成するため、もう一つは温度変化による結晶構造の相転移に伴う歪みを解消するため、そして最後は外部からの物理的な圧力（せん断応力）に応答するためです。
接触双晶と浸透双晶の違いは何ですか？
接触双晶は、一つの共通の面（組成面）を介して二つの結晶が接しており、鏡合わせのような外観になります。一方、浸透双晶は二つ以上の結晶が互いに突き抜けて重なり合うように成長した形態を指します。
双晶則が鉱物の同定に役立つのはなぜですか？
双晶が形成される角度や面（双晶則）は、その鉱物の内部構造（結晶格子）によって厳密に決まっているためです。例えば、十字石が30度または90度の角度で双晶を作ることは、その鉱物を特定する強力な根拠になります。

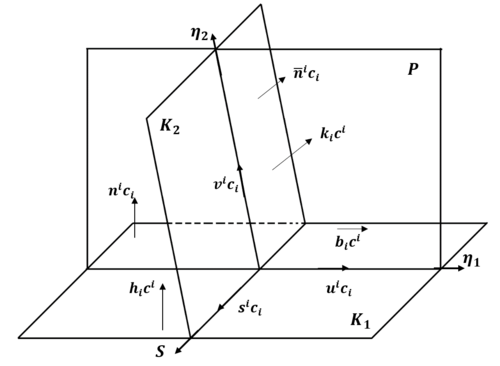

変形双晶（Deformation Twinning）とは具体的にどのような現象ですか？
結晶に強い力が加わった際、原子層が特定の面（滑り面）に沿って一斉にずれることで、一部の領域が鏡像関係に変化する現象です。これは金属などの材料科学においても、塑性変形の重要なメカニズムとして研究されています。
