極低温工学（クライオジェニクス）の基礎と産業応用

私たちの日常生活で「冷たい」と感じる温度を遥かに超えた世界、それが極低温工学（クライオジェニクス）の領域です。これは単なる冷却技術ではなく、極めて低い温度における物質の挙動を研究し、それを制御して実用化する高度な科学分野です。現代社会において、医療から宇宙開発、エネルギー伝送に至るまで、この技術は不可欠な役割を果たしています。

Key Facts

• 定義の境界線： 一般的に120 K（−153.15 °C）以下を極低温と定義し、通常の冷凍技術と区別します。
• 温度尺度： 絶対零度を基準とするケルビン（K）やランキン（R）スケールが主に用いられます。
• 主要な冷媒： 液体窒素や液体ヘリウムが代表的であり、特にヘリウムは極限の低温を実現するために使用されます。
• 超電導の発見： 1908年にヘイケ・カメルリング・オンネスによって、極低温下での電気抵抗ゼロ状態（超電導）が発見されました。

極低温の定義と温度の考え方

極低温工学における「極低温」の基準は、1971年の国際冷凍学会（IIR）によって、120 K（−153.15 °C）という閾値で定義されました。この境界線は物理的な根拠に基づいています。ヘリウムや窒素、酸素といった「永久ガス」の沸点がこの温度以下である一方、一般的なフロン類や炭化水素などの冷媒の沸点は120 Kを上回るためです。

また、この分野では摂氏（°C）や華氏（°F）ではなく、絶対零度を起点とするケルビン（K）などの絶対温度計が標準的に使用されます。これは、物質の熱力学的な挙動を正確に測定するためです。

「高温極低温」という概念

近年、液体窒素の沸点（−195.79 °C / 77.36 K）から−50 °C（223 K）までの範囲を「高温極低温」と呼ぶことがあります。これは、液体窒素の温度域でも動作する超電導材料が発見されたことで、より低コストで信頼性の高い冷却手法への関心が高まったためです。

極低温流体とその特性

極低温状態を作り出すには、ガスを液化させた「極低温流体」が利用されます。最も汎用性が高く入手しやすいのは液体窒素ですが、より低い温度が必要な場合には液体ヘリウムが使用されます。

液体窒素は−195.8 °C以下で液体として存在し、多くの産業用途で活用されています。

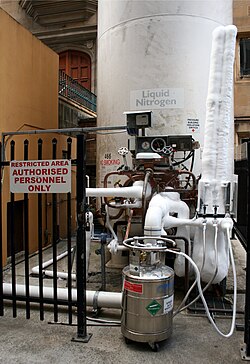

これらの極低温液体を保存するためには、熱伝導を最小限に抑える工夫が必要です。そこで用いられるのが、二重壁の間に高真空層を設けたデュワー瓶です。液体ヘリウムのような極低温物質を扱う場合は、さらに液体窒素で満たした外殻で保護する多重構造が採用されます。

主要な極低温流体の沸点一覧

流体名	沸点 (K)	沸点 (°C)
ヘリウム-3	3.19	−269.96
ヘリウム-4	4.214	−268.936
水素	20.27	−252.88
ネオン	27.09	−246.06
窒素	77.09	−196.06
空気	78.8	−194.35
酸素	90.18	−182.97
メタン	111.7	−161.45
クリプトン	119.93	−153.415

多岐にわたる産業・科学応用

製造業と材料工学

金属材料を極低温に冷却することで耐摩耗性を向上させる「極低温処理（クライオジェニック・プロセッシング）」という手法があります。これは従来の熱処理（加熱・急冷・焼戻し）の延長線上にあり、常温まで下げた後、さらに−196 °Cまで冷却することで金属組織を安定させ、工具の寿命を大幅に延ばすことが可能です。

また、通常は加工が困難な弾性素材などを極低温で脆くして粉砕する「クライオミリング」や、工作機械の工具先端を冷却して寿命を延ばす技術も実用化されています。

医療とバイオテクノロジー

生物学的な応用として、細胞や組織を極低温で保存するクライオプレザベーション（極低温保存）があります。これは幹細胞の保存や、ワクチンの品質維持に不可欠です。例えば、Pfizer-BioNTech社のCOVID-19ワクチンは−90 °Cから−60 °Cという厳格な温度管理が必要でした。

外科手術の分野では、極低温を用いてがん細胞などの異常組織を凍結・破壊するクライオサージェリー（凍結手術）が行われています。

宇宙開発とエネルギー

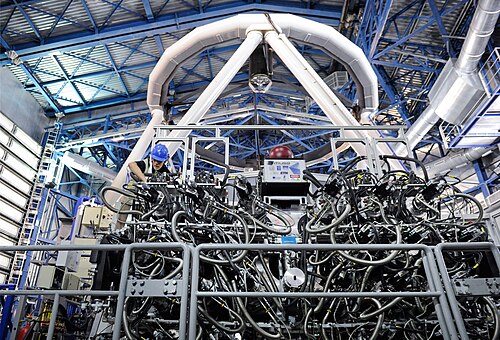

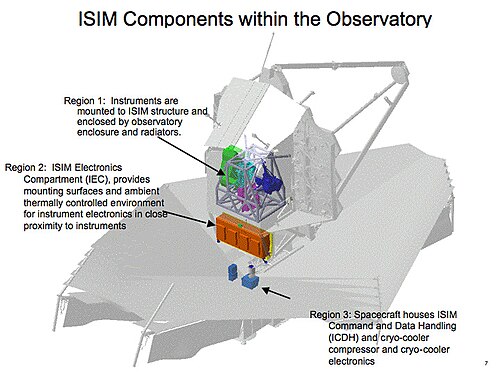

ロケット燃料として、液体水素や液体メタンなどの極低温燃料が使用されています。また、酸化剤として液体酸素（LOX）が併用されます。宇宙望遠鏡などの精密機器では、赤外線検出器のノイズを減らすために極低温冷却システムが組み込まれています。

地上では、超電導ケーブルを用いた電力伝送の研究が進んでいます。超電導状態を維持するために液体窒素などで冷却することで、送電時の電気抵抗をゼロにし、エネルギー損失を劇的に削減することが期待されています。

高度な分析装置

核磁気共鳴（NMR）や磁気共鳴画像法（MRI）では、強力な磁場を発生させるために超電導電磁石が使用されており、その冷却に液体ヘリウムが不可欠です。また、構造生物学で用いられるクライオ電子顕微鏡（cryoEM）では、試料を液体エタンなどで急速凍結させ、極低温状態で観察することで、タンパク質の高解像度構造を明らかにしています。

物流面では、大量の冷凍食品を迅速に凍結・輸送するために極低温ガスが活用されており、スーパーマーケットなどの供給網を支えています。

極低温の実現方法と測定

極低温状態を作るには、液体窒素や液体ヘリウムなどの冷媒を用いる方法のほか、機械的なクライオクーラー（ギフォード・マクマホン式、パルス管式、スターリング式など）が使用されます。最新の研究では、磁気熱量効果を利用した磁気冷凍機などの開発も進んでいます。

温度測定においては、30 Kまでは白金抵抗温度計（Pt100）が一般的に使われますが、それ以下の極低温域では精度を確保するためにシリコンダイオードセンサーが採用されます。

Frequently Asked Questions

クライオジェニクスとクライオニクスは何が違うのですか？

クライオジェニクス（極低温工学）は、極低温の生成や物質の挙動を研究する科学・工学分野です。一方、クライオニクスは、将来の蘇生を目的として人間や動物を極低温で保存しようとする試みを指します。一般的に混同されやすいですが、学術的な工学と、未来の蘇生を目的とした保存活動という明確な違いがあります。

なぜ極低温では超電導が起こるのですか？

特定の材料を極めて低い温度（臨界温度以下）まで冷却すると、電気抵抗が完全にゼロになる現象が起こります。これにより、エネルギー損失なく電流を流したり、非常に強力な磁場を発生させたりすることが可能になります。

液体窒素はどこで入手でき、どのような注意が必要ですか？

液体窒素は世界中で法的に購入可能な物質であり、多くの研究機関や産業現場で利用されています。ただし、極めて低温であるため、接触すると深刻な凍傷を引き起こすほか、密閉空間で気化すると酸素濃度が低下し、窒息の危険があるため、適切な換気と保護具の使用が必須です。

デュワー瓶とはどのような仕組みのものですか？

デュワー瓶は、二重の壁構造を持ち、その間の空間を高度な真空状態にした容器です。真空層が熱の伝導と対流を遮断するため、内部の極低温液体が外部の熱によって蒸発するのを防ぐことができます。

極低温処理は通常の熱処理の代わりになりますか？

いいえ、代わりになるものではありません。極低温処理は、加熱・急冷・焼戻しという一連の熱処理サイクルの延長として行われるものです。常温で終わらせるのではなく、さらに極低温まで冷却することで、材料の特性を最大限に引き出す補完的なプロセスです。
