ホウケイ酸ガラスの特性と用途耐熱性と耐久性を兼ね備えた機能性ガラス

私たちの日常生活や科学研究の現場で欠かせない素材の一つに、ホウケイ酸ガラスがあります。一般的なガラスよりも衝撃や温度変化に強く、高い透明度を維持できるこの素材は、キッチン用品から最先端の宇宙開発まで、極めて幅広い分野で活用されています。

ホウケイ酸ガラスとは、主にシリカ（二酸化ケイ素）と三酸化ホウ素で構成されるガラスの一種です。最大の特徴は、急激な温度変化によってガラスが割れる「熱衝撃」に対する耐性が非常に高いことです。これは、熱による膨張率が極めて低く抑えられているためで、これにより素材内部に発生するストレスが軽減されます。

Key Facts

• 優れた耐熱性： 熱膨張係数が低いため、約166°C（330°F）の温度差でも破断しにくい。
• 高い耐久性： 通常のソーダ石灰ガラスよりも物理的な衝撃に強く、化学的な腐食にも耐える。
• 広範な用途： 実験器具、調理器具、光学レンズ、医療用インプラント、電子部品などに使用。
• 高融点： 約1,650°Cという高い温度で溶けるため、製造には特殊な技術が必要。

ホウケイ酸ガラスの物理的・化学的特性

ホウケイ酸ガラスが特別な理由は、その組成にあります。シリカにホウ素を加えることで、一般的なソーダ石灰ガラスの約3分の1という低い熱膨張係数（3.3 × 10⁻⁶ K⁻¹）を実現しています。これにより、沸騰したお湯を入れた容器を氷の上に置くような過酷な環境でも、耐えられる設計となっています。

また、化学的な安定性も極めて高く、腐食性のある環境下でも劣化しにくいため、薬品瓶や実験用フラスコに最適です。光学的には低分散のクラウンガラスに分類され、高い透明度と適切な屈折率（1.51〜1.54）を持っており、精密な光学機器にも利用されています。

物理的な密度については、ホウ素の原子量が小さいため、一般的なガラスよりもわずかに軽量であるという特徴があります。また、最大使用温度は通常約500°Cに達し、非常に高い耐熱性能を誇ります。

製造プロセスと歴史

このガラスは、シリカ砂、ホウ酸、ソーダ灰、アルミナを混合して高温で溶融させて作られます。一般的なガラスよりも融点が高いため、工業的な生産には酸素燃料トーチなどの高度な加熱設備が必要です。組成の目安としては、シリカ約80%、三酸化ホウ素約13%、酸化ナトリウムまたはカリウム約4%、アルミナ2〜3%で構成されるものが一般的です。

歴史を遡ると、19世紀後半にドイツのオットー・ショットがイェーナで開発したのが始まりであり、当初は「イェーナガラス」として知られていました。その後、1915年にコーニング社が「パイレックス（Pyrex）」ブランドを導入したことで、英語圏ではこの名称がホウケイ酸ガラスの代名詞となりました。ただし、現代のパイレックス製品の中には、地域や製品ラインによってソーダ石灰ガラスが採用されているものもあります。

多様な活用シーン

科学・医療分野

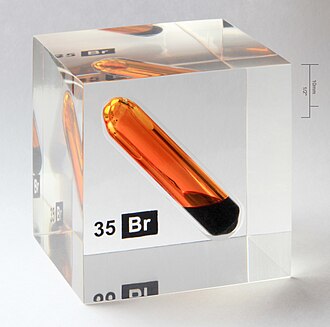

ほぼすべての現代的な理化学ガラス製品に採用されています。また、注射剤用のバイアルやシリンジなどの医薬品容器としても重要です。ガラスからのイオン溶出が極めて少ないため、薬剤の安定性を保つことができます。さらに、人工内耳や神経刺激装置などの体内埋込型デバイスの封止材としても利用されています。

光学・電子機器

低熱膨張特性を活かし、大型天体望遠鏡の反射鏡（例：ヘール望遠鏡の200インチミラー）に使用されています。また、高純度な「BK7」などのホウケイ酸ガラスは、カメラやレーザー用の精密レンズに不可欠です。電子分野では、半導体業界のMEMS開発や、Microsoftの「Project Silica」のような超長期データストレージ媒体としての研究も進んでいます。

産業・家庭用品

耐熱調理器具のほか、高輝度フラッシュライトのレンズ、HIDランプの外殻、さらには3Dプリンター（FDM方式）の加熱ベッドプレートとしても活用されています。また、宇宙往還機やSpaceXのスターシップの熱保護タイルなどのコーティング剤としても使用されており、極限環境での性能が証明されています。

芸術とホビー

「ランプワーキング」と呼ばれるガラス工芸の世界では、ホウケイ酸ガラスは「ハードガラス」と呼ばれ、高い融点を利用して複雑な造形や色彩豊かな作品が作られています。また、ギターのスライドバーなどの小物にも利用されています。

ホウケイ酸ガラスのまとめ

ホウケイ酸ガラスとソーダ石灰ガラスの比較

特性	ホウケイ酸ガラス	ソーダ石灰ガラス
熱膨張係数	非常に低い（熱衝撃に強い）	高い（急冷・急熱で割れやすい）
耐化学性	極めて高い	標準的
主な用途	実験器具、精密レンズ、耐熱調理器	窓ガラス、一般的な瓶、安価な食器
コスト	比較的高価	安価
融点	高い（約1,650°C）	比較的低い

Frequently Asked Questions

なぜホウケイ酸ガラスは急激な温度変化で割れないのですか？

熱膨張係数が非常に低いためです。温度が変化しても素材の膨張や収縮が最小限に抑えられるため、ガラス内部に大きな歪み（熱応力）が生じにくく、破断しにくくなっています。

すべての「パイレックス」製品はホウケイ酸ガラスですか？

いいえ。歴史的にはホウケイ酸ガラスの代名詞でしたが、現在は地域や製品ラインによって、強化されたソーダ石灰ガラスが使用されている場合があります。製品ラベルや仕様を確認することが重要です。

理化学ガラスにホウケイ酸ガラスが使われる最大の理由は何ですか？

高い耐化学性と耐熱性の両立です。酸やアルカリなどの腐食性物質に強く、かつ加熱・冷却を繰り返す実験操作においても安全に使用できるため、標準的な素材として採用されています。

ホウケイ酸ガラスの製造はなぜ難しいのですか？

一般的なガラスよりも融点が高いためです。材料を完全に溶融させるには非常に高い温度が必要であり、そのため特殊な加熱設備や、溶接技術に近いトーチを用いた加工技術が求められます。

BK7ガラスとは何ですか？

ショット社などが製造する高純度なホウケイ酸クラウンガラスの一種です。非常に均質で光学特性が安定しているため、顕微鏡や望遠鏡、レーザー機器などの精密なレンズやミラーに世界中で利用されています。
