粘度計の仕組みと種類：流体の特性を測定する計測技術の全貌

物質の「ねばりけ」を示す粘度は、化学工業から食品開発、医療分野まで、あらゆる産業において極めて重要な物理量です。この粘度を定量的に測定するための装置が粘度計（Viscometer）です。一般的に、流れの条件によって粘度が変化しない流体を測定する場合に用いられます。一方で、せん断速度などの条件によって粘度が変動する複雑な流体を解析するには、粘度計の発展形であるレオメーター（Rheometer）が必要となります。

粘度測定の基本原理は、流体と物体の相対的な運動によって生じる「抗力（ドラッグ）」を計測することにあります。物体が流体の中を移動するか、あるいは流体が物体の側を流れ去るかすることで、その抵抗の大きさを粘度として算出します。なお、正確な測定のためには、流れが乱れない層流状態（レイノルズ数が十分に小さい状態）であることが条件となります。

Key Facts

• 粘度計とレオメーターの違い：粘度計は一定の粘度を測定し、レオメーターは流れの条件で変化する粘度を測定できる。
• 標準物質としての水：20°Cにおける水の絶対粘度は1.0038 mPa·s、動粘度は1.0022 mm/sであり、校正の基準として利用される。
• 測定の基本：流体と物体の相対運動による抵抗（抗力）を計測して粘度を導き出す。
• 層流の重要性：正確なデータを得るためには、レイノルズ数を低く抑えた層流状態での測定が不可欠である。

主要な粘度計の分類と測定原理

1. キャピラリー（U字管）粘度計

ガラス製の細管（キャピラリー）を用い、液体が一定の距離を流れる時間を計測する手法です。代表的なものにオストワルド粘度計や、温度制御が容易なウッベローデ粘度計があります。液体が標線間を通過する時間は動粘度に比例するため、装置固有の係数を乗じることで値を算出します。

液体の透明度に応じて、リザーバーの位置を変えた「正流型」と「逆流型」が使い分けられます。また、ニュートン流体であれば、1回の測定で複数の標線を用いて時間を計測し、結果の再現性を確認することが可能です。

2. 落下球および落下ピストン方式

球体が粘性流体中を落下する際の速度を測定する方法です。これは、レイノルズ数が極めて小さい場合に適用されるストークスの法則に基づいています。球の半径、流体と球の密度差、および落下速度から絶対粘度を導き出します。ただし、球表面の粗さが測定精度に影響を与えるため注意が必要です。

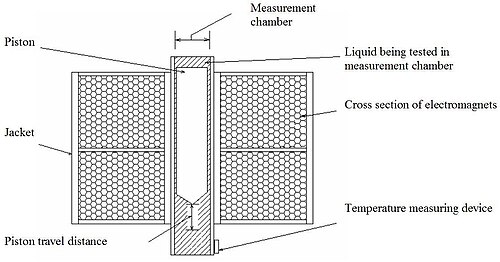

3. 振動および振動ピストン方式

電磁的に駆動させたピストンや共振子の「減衰」を利用して粘度を測る手法です。振動ピストン方式では、磁場によってピストンを振動させ、その移動時間を計測します。一方、振動式粘度計は、流体中の共振子の振動に対する抵抗（ダンピング）を測定します。

これらの方式は、可動部が少ないため堅牢であり、高粘度流体や繊維を含む流体、さらには高温・高圧環境下のインライン測定に適しています。

4. 水晶振動子（QCM）方式

水晶の圧電特性を利用した極めて高感度な測定法です。水晶振動子の表面に液体や薄膜を接触させ、共振周波数の変化やピークの広がりを追跡することで、粘度やせん断弾性率を算出します。サンプル量が極めて少量で済むのが大きなメリットであり、液滴を一点落とす「ドロップ法」を用いることで測定の安定性を高めることができます。

5. 回転式粘度計

流体中に浸したディスクやボブを回転させ、その際に必要なトルク（回転力）を測定する方式です。特に「コーンプレート型」は、回転速度に関わらずせん断速度が一定に保たれるため、粘度の解析に適しています。複数のせん断速度で測定を行うことで、粘度とせん断速度の関係を示す「フローカーブ」を作成でき、流体の特性を詳細に把握できます。

特殊な計測アプローチと産業用デバイス

電磁回転球粘度計（EMS）

回転磁場を用いてアルミ球を回転させ、その挙動を観察する手法です。サンプルに触れる部品が安価で使い捨て可能であること、密閉容器内で測定できること、そしてわずか0.3mLという極少量のサンプルで測定可能な点が特徴です。

スタビンガー粘度計

回転円筒（クエット型）を改良した装置で、内部ローターを流体学的潤滑と遠心力で中心に保持することで、軸受摩擦を完全に排除しています。ホール効果センサによる非接触測定により、0.2から30,000 mPa·sという極めて広い測定範囲を実現しています。

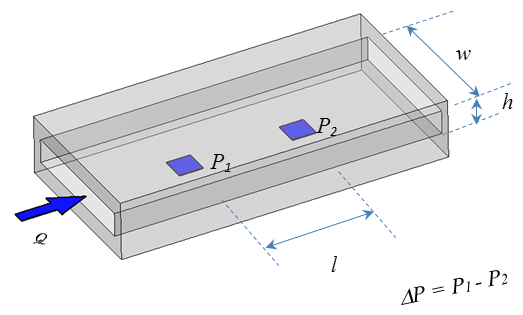

スリット型粘度計（VROC）

液体を狭いスリット（隙間）に流し、その圧力降下を測定する原理です。圧力差と流量からせん断応力とせん断速度を算出し、粘度を導き出します。非ニュートン流体の場合、Weissenberg-Rabinowitsch-Mooney（WRM）補正を行うことで、真の粘度を求めることができます。

その他の簡易測定法

• バブル粘度計：気泡が上昇する速度から動粘度を迅速に判定します。
• マーシュファンネル：円錐形の漏斗から液体が流出する時間を計測します。
• クレブス粘度計：主に塗料業界で使用される、デジタルグラフとスピンドルを用いた装置です。

粘度測定手法の比較まとめ

粘度計の種類と特徴一覧

方式	主な測定原理	主な特徴・用途	適したサンプル
キャピラリー式	流出時間の計測	シンプル、動粘度の測定に最適	低粘度・ニュートン流体
回転式	回転トルクの計測	せん断速度を制御可能、レオロジー解析	広範囲の粘度、非ニュートン流体
振動式	振動の減衰計測	堅牢、インライン測定、メンテナンス低	高粘度、工業プロセス流体
水晶振動子式	共振周波数の変化	極微量サンプルで高精度測定	薄膜、微量液体
スリット式	圧力降下の計測	高精度なせん断応力解析	非ニュートン流体、高圧環境

Frequently Asked Questions

粘度計とレオメーターの決定的な違いは何ですか？

粘度計は、流れの条件に関わらず一定である「定数としての粘度」を測定する装置です。一方、レオメーターは、せん断速度や応力などの条件によって粘度が変化する流体（非ニュートン流体）の挙動を詳細に解析できる装置であり、粘度計の高度な特殊形態と言えます。

動粘度と絶対粘度の違いは何ですか？

絶対粘度（動的粘度）は流体内部の摩擦抵抗そのものを表し、単位はPa·sやmPa·sで表記されます。動粘度は、絶対粘度を流体の密度で割った値（ν = η / ρ）であり、流体が重力などの影響でどれだけ速く流れるかという指標になります。

非ニュートン流体を測定する際の注意点は？

非ニュートン流体はせん断速度によって粘度が変わるため、単一の条件で測定した値は「見かけの粘度」に過ぎません。真の特性を把握するには、回転式やスリット式を用いて複数のせん断速度で測定し、フローカーブを作成するか、WRM補正などの数学的な補正を行う必要があります。

インライン測定に最適な粘度計はどれですか？

振動式粘度計が最も適しています。可動部品が少なく構造が単純であるため、配管やタンク内に直接設置しても故障しにくく、メンテナンス頻度を低く抑えながらリアルタイムで監視することが可能です。

少量のサンプルしかない場合はどの方式を使うべきですか？

水晶振動子（QCM）方式や電磁回転球（EMS）粘度計が推奨されます。特にQCM方式は、液滴一つからでも測定が可能なため、貴重なサンプルや微量な薄膜の解析に非常に有効です。
