UML（統一モデリング言語）の基礎から実践的な活用まで

複雑なシステムの設計において、設計者の意図を正確に伝え、全体の構造を可視化することは極めて重要です。UML（Unified Modeling Language）は、オブジェクト指向に基づいた汎用的な視覚的モデリング言語であり、いわばシステムの「設計図」としての役割を果たします。ソフトウェア開発のみならず、ビジネスプロセスやハードウェア設計など、幅広い分野で標準的な表記法として採用されています。

Key Facts

• 標準化団体：Object Management Group (OMG) によって管理され、ISO/IEC 19501としても標準化されている。
• 目的：システムの構造、振る舞い、相互作用を視覚的に表現し、設計の共通言語を提供すること。
• 構成：合計14種類のダイアグラムが定義されており、用途に応じて使い分ける。
• 汎用性：特定のプログラミング言語に依存せず、あらゆるオブジェクト指向手法に適用可能。

UMLの成り立ちと歴史

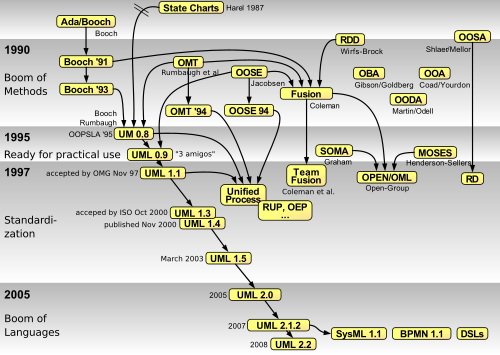

UMLは、1990年代半ばに乱立していたオブジェクト指向設計の手法を統合しようとする試みから誕生しました。グラディ・ブーチ、ジェームズ・ランボー、アイバー・ヤコブソンという3人の先駆者が、それぞれの手法（ブーチ法、OMT、OOSE）を融合させ、Rational Software社を中心に開発が進められました。

1997年にOMGによって標準として採用されて以降、継続的にアップデートが行われています。2005年には大規模な改訂となるUML 2.0がリリースされ、その後も2.5.1などの最新バージョンへと進化し、より複雑なシステム記述に対応できるようになっています。

UMLの主要なダイアグラムとその役割

UMLでは、表現したい側面に合わせ、大きく「構造」と「振る舞い」の2つのカテゴリーに分かれたダイアグラムを使用します。

1. 構造ダイアグラム（静的な側面）

システムの構成要素やそれらの関係性を記述します。ソフトウェアアーキテクチャのドキュメント化に不可欠です。

• クラス図：クラスの構造や属性、メソッド、クラス間の関係を定義する。
• コンポーネント図：システムを構成する物理的な部品（コンポーネント）とその依存関係を示す。
• 配置図：実行環境（ノード）にコンポーネントがどのように配置されるかを記述する。
• その他：オブジェクト図、パッケージ図、複合構造図、プロファイル図など。

2. 振る舞いダイアグラム（動的な側面）

システムがどのように動作し、時間とともに状態がどう変化するかを記述します。

• ユースケース図：ユーザー（アクター）とシステムの相互作用を定義し、機能要件を明確にする。
• アクティビティ図：業務フローや処理手順などのワークフローを可視化する。
• 状態マシン図：オブジェクトの状態遷移を記述する。

3. 相互作用ダイアグラム（振る舞いの詳細）

振る舞いダイアグラムのサブセットであり、コンポーネント間のデータの流れや制御の順序に焦点を当てます。

• シーケンス図：時間軸に沿ってオブジェクト間のメッセージ交換を記述する。
• コミュニケーション図：オブジェクト間の関係性と通信に重点を置いて記述する。
• タイミング図：時間的な制約や状態変化のタイミングを詳細に記述する。

高度な概念：メタモデルとアーティファクト

UMLを深く理解するためには、その基盤となるメタモデルの概念が重要です。OMGは「MOF (Meta-Object Facility)」という4層構造のアーキテクチャを定義しています。最上位のM3層（メタメタモデル）がM2層（メタモデル）を定義し、そのM2層が実際のUMLモデル（M1層）を定義し、最終的にそれが現実世界のシステム（M0層）に対応するという構造です。

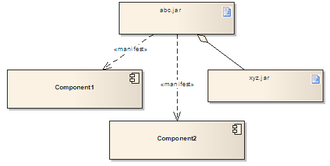

また、UMLではアーティファクトという概念を用いて、物理的な実体を表現します。ソースコード、実行ファイル、データベースのテーブル、設計書などがこれに当たり、これらが物理的なノードにデプロイされることでシステムとして機能します。

UMLの活用シーンと注意点

UMLはソフトウェア開発以外にも、医療システム、法務ワークフロー、ビジネスプロセスモデリングなど、多岐にわたる領域で活用されています。また、XMI (XML Metadata Interchange) 形式を用いることで、異なるツール間でのモデル交換も可能です。

一方で、UMLを「万能薬」として過信し、すべての詳細を厳格に記述しようとすると、学習コストの増大や開発速度の低下を招くことがあります。実際、多くの開発者は厳格な仕様に従うのではなく、UMLの要素を取り入れた簡略的な図をホワイトボードなどで描いてコミュニケーションを図っています。

カテゴリー	代表的なダイアグラム	主な目的
構造 (Structural)	クラス図、コンポーネント図	システムの静的な構成と関係性の定義
振る舞い (Behavioral)	ユースケース図、アクティビティ図	機能要件や処理フローの可視化
相互作用 (Interaction)	シーケンス図、タイミング図	オブジェクト間の通信順序とタイミングの記述

Frequently Asked Questions

UMLを学ぶには、すべてのダイアグラムを習得する必要がありますか？

いいえ、その必要はありません。プロジェクトの目的や役割に応じて、クラス図やシーケンス図など、頻繁に使用される主要な数種類から習得し、必要に応じて他のダイアグラムを学習するのが効率的です。

UMLは特定のプログラミング言語（Javaなど）専用ですか？

いいえ、UMLは言語に依存しない汎用的なモデリング言語です。JavaやC++などのオブジェクト指向言語はもちろん、言語を問わずシステムの設計を記述するために利用できます。

UMLとSysMLの違いは何ですか？

SysML (Systems Modeling Language) は、UMLをベースにシステム工学向けに拡張された言語です。ソフトウェアだけでなく、ハードウェアや物理的なプロセスを含むより広範なシステム設計に適した表記法が追加されています。

UML図から直接ソースコードを生成することは可能ですか？

はい、可能です。一部の高度なUMLツールには、定義したモデルからクラス定義などのソースコードを自動生成する機能（前方エンジニアリング）が備わっています。

なぜVisual StudioなどのツールからUMLサポートが削除されることがあるのですか？

厳格なUML表記法は学習コストが高く、現代のアジャイル開発などの現場では、より簡略化されたインフォーマルな図解が好まれる傾向にあるため、利用率の低下に伴いサポートが終了する場合があります。
