自動車や精密機器、家電製品の内部を分解した際に、星のような形をした特殊なネジを目にしたことがあるでしょう。これはTorx（トルクス）と呼ばれるドライブシステムで、1967年にCamcar Textron社によって開発されました。一般的に「スターネジ」とも呼ばれますが、国際標準化機構（ISO）による正式な名称は「ヘキサロビュラー・インターナル（hexalobular internal）」、つまり6つの葉を持つ内部形状のネジを指します。
現代の製造業において、Torxが広く採用されている理由は、従来のネジが抱えていた構造的な弱点を克服し、より効率的で安全な締め付けを可能にした点にあります。
Key Facts
- 形状の特徴：6つの頂点を持つ星形パターンを採用し、工具との接触面積を最大化している。
- 最大の利点：「カムアウト（工具がネジ頭から浮き上がること）」を極限まで抑え、高いトルクを伝達できる。
- 汎用性：自動車、バイク、HDD、電子機器から建設業界まで幅広く利用されている。
- 規格：ISO 10664で標準化されており、サイズは「T」に数字を添えて表記される。
Torxが実現する高効率な伝達メカニズム
プラスネジやマイナスネジの最大の課題は、強い力をかけた際にドライバーがネジ頭から押し出されてしまうカムアウト現象です。プラスネジの場合、この現象はネジ頭や工具の破損を防ぐための「安全装置」として機能していましたが、同時にネジ頭を潰す（なめる）原因にもなっていました。

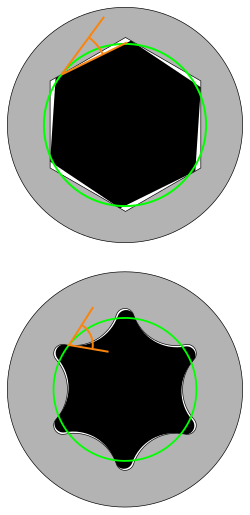

対してTorxは、工具とネジの接触面がほぼ垂直（90度に近い角度）になるよう設計されています。これにより、回転させる力が外側へ逃げにくくなり、工具を押し出す力が大幅に軽減されます。結果として、同じサイズの六角穴ネジよりも高いトルクをかけることができ、かつネジ頭を小さく設計できるため、省スペースな製品開発に寄与しています。
サイズ表記と規格のルール
Torxのサイズは、大文字の「T」に数字を組み合わせた形式（例：T10、T25）で管理されています。数字が小さいほどネジ頭の直径（対角線距離）が小さくなります。特筆すべきは、このT規格がメートル法やインチ法などのネジ山規格に関わらず共通して使用されるため、工具の数を最小限に抑えられる点です。
また、ネジ頭が凸状になっている「外部（外部トルクス）」タイプは「E」で表記されます。注意点として、TサイズとEサイズは数値が一致しません。例えば、E4サイズのソケットはT20のビットに適合するという関係性にあります。
| サイズ | 対角線距離 (mm) | 最大トルク (N·m) | 対応外部Torx |
|---|---|---|---|
| T6 | 1.75 | 0.75–0.90 | E2 |
| T10 | 2.80 | 3.7–4.5 | - |
| T15 | 3.35 | 6.4–7.7 | - |
| T20 | 3.95 | 10.5–12.7 | E4 |
| T25 | 4.50 | 15.9–19 | E5 |
| T30 | 5.60 | 31.1–37.4 | - |
| T40 | 6.75 | 54.1–65.1 | E8 |
多様な派生バリエーション
セキュリティTorx（耐タンパー仕様）
一般的に入手可能なドライバーでの分解を防ぐため、ネジ頭の中央に突起（ピン）を設けたタイプです。これを使用するには、中央に穴が開いた専用のセキュリティドライバーが必要です。
進化系プロファイル：Plus, Paralobe, ttap
基本設計をさらに改良したモデルがいくつか存在します。
- Torx Plus (IP/EP): 葉の形状をより四角くし、摩耗を減らしてさらに高いトルクを可能にした後継モデルです。
- Torx Paralobe: 側壁を6%長くすることで、標準的なTorxより50%高いトルク伝達を実現しています。
- Torx ttap: 独自の「Frixion Fit」構造により、磁石を使わなくてもビットがネジに吸い付くように固定され、ガタつきを抑えています。
特殊用途のバリエーション
鉄道業界などで使われるAudiTorxは、規定のトルクに達するとドライブ部分が折れる仕組みになっており、一度締め付けるとリベットのように固定され、容易に外せない構造になっています。
Frequently Asked Questions
Torxネジと普通の星形ネジは何が違うのですか？
厳密にはTorxは登録商標であり、特定の角度と形状の規格を指します。市販の安価な「星形ビット」の中には、Torx規格と微妙に形状が異なるものがあり、無理に使用するとネジ頭を破損させる恐れがあります。
TサイズとEサイズはどう使い分ければいいですか？
Tサイズはネジ頭が「凹」の形状で、ドライバー（ビット）を差し込んで回します。Eサイズはネジ頭が「凸」の形状で、ソケットレンチを使用して外側から回します。
セキュリティTorxを専用工具なしで外せますか？
中央のピンがあるため標準的なTorxドライバーは入りませんが、ピンを避けて隣接する葉の間に小さなマイナスドライバーを差し込むことで回せる場合があります。ただし、ネジ頭を傷めるリスクが高いため推奨されません。
Torx Plusのネジに標準のTorxドライバーは使えますか？
適合はしますが、フィット感が緩いため、最大トルクまで締め付けることはできません。完全な性能を発揮させるには専用のTorx Plusドライバーが必要です。
References
- Camcar eventually became part of Fastening Systems in the 1990s. In 2006 Textron Fastening Systems was sold to Platinum Equities, LLC, of Beverly Hills, California. They renamed the company Acument Global Technologies, which as of 2010 includes Avdel, Camcar, Ring Screw, and others. In 2014, Acument was sold from Platinum Equity to Fontana Gruppo.
