物質が温度変化に伴ってその大きさを変える現象を熱膨張と呼びます。多くの物質は加熱されると体積が増加し、冷却されると収縮しますが、この挙動は材料の種類や温度域によって大きく異なります。この物理現象は、精密機器の設計から巨大な橋梁の建設まで、現代のエンジニアリングにおいて極めて重要な考慮事項となっています。
熱膨張の基本は、温度上昇によって物質内部の粒子がより激しく運動し、粒子間の平均距離が広がることにあります。この変化を定量的に表す指標が「熱膨張係数」であり、材料選定の基準となります。
Key Facts
- 熱膨張係数：温度1度あたりの長さや体積の変化率を示す指標。
- 等方性材料：あらゆる方向で均一に膨張し、体膨張係数は線膨張係数の約3倍となる。
- 負の熱膨張：一部の物質（水や特定の合金）は、特定の温度域で加熱されると逆に収縮する。
- 絶対零度の導出：理想気体の熱膨張特性を外挿することで、理論上の最低温度（-273.15°C）が算出された。
- 工学的対策：熱による歪みを逃がすため、伸縮継手（エキスパンションジョイント）などの構造が導入される。
熱膨張の定量的定義と計算
線膨張と面積膨張
物体の一方向における長さの変化を線膨張と呼びます。線膨張係数（$\\alpha_L$）は、元の長さに対する温度変化に伴う長さの変化率として定義されます。また、二次元的な広がりを示す面積膨張係数（$\\alpha_A$）は、面積の変化率を表します。
体膨張（体積膨張）
三次元的な体積の変化は体膨張と呼ばれ、体膨張係数（$\\alpha_V$）で管理されます。一般的に、固体においては圧力の影響を無視できるため、温度変化 $\\Delta T$ に対する体積変化 $\\Delta V$ は、元の体積 $V$ と係数の積で近似的に計算可能です。
等方性材料と異方性材料の違い
物質の性質が方向によらず一定である等方性材料の場合、体膨張係数は線膨張係数の3倍（$\\alpha_V = 3\\alpha_L$）になります。これは、縦・横・高さの3方向すべてで同様に膨張するためです。一方で、炭素繊維強化プラスチック（CFRP）などの異方性材料は、方向によって膨張率が異なり、特定の方向ではほとんど膨張しない、あるいは収縮することさえあります。
特殊な熱挙動：負の熱膨張
ほとんどの物質は加熱で膨張しますが、例外的に温度上昇に伴い収縮する負の熱膨張を示す物質が存在します。代表的な例が水です。水は3.983°Cで密度が最大となり、それ以下の温度では冷却されると逆に膨張します。この特性があるため、冬場の湖や海では底層にこの温度の水が留まり、水生生物の生存を可能にしています。
また、純粋なシリコン（18K〜120Kの範囲）や、チタン合金の一種であるALLVAR Alloy 30なども、特定の条件下で負の熱膨張を示します。
実社会における影響と工学的応用
インフラへの影響と対策

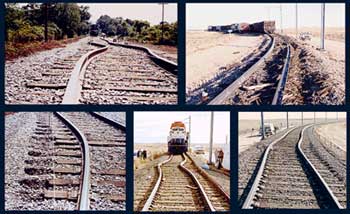

大規模な構造物では、熱膨張による応力が破壊の原因となります。例えば、鉄道レールが激しく膨張すると、蓄積されたエネルギーによってレールが歪む「軌道変動（バックリング）」が発生し、脱線事故につながるリスクがあります。
![Thermal expansion of long continuous sections of rail tracks is the driving force for rail buckling. This phenomenon resulted in 190 train derailments during 1998–2002 in the US alone.[48]](/images/ec/8c/ec8c8f53564edafe0757f2f4970fd901cfcdf96b24a160c98ecfd334b32cd63b.jpg)
これを防ぐため、道路橋などの構造物には伸縮継手（エキスパンションジョイント）が設置され、温度変化による伸縮分を吸収させています。また、配管システムでは「エクスパンションループ」を設けることで、配管の破裂や歪みを防止しています。
精密設計と産業利用
温度変化による寸法変化を極限まで抑えたい航空宇宙分野などでは、インバー（Invar）のような低膨張合金が使用されます。逆に、熱膨張を積極的に利用した「焼きばめ（シュリンクラフィット）」という手法があります。これは、部品を加熱して膨張させた状態で組み込み、冷却して収縮させることで強固に固定する技術です。
一方で、急激な温度変化は材料に不均一な膨張をもたらし、内部応力によってガラスなどが割れる原因となります。
材料別 熱膨張係数まとめ
以下に、代表的な材料の熱膨張特性をまとめます。
| 材料名 | 材料タイプ | 線膨張係数 $\\alpha$ (×10⁻⁶/K) | 体膨張係数 $\\alpha_V$ (×10⁻⁶/K) | 備考 |
|---|---|---|---|---|
| アルミニウム | 金属 | 23.1 | 69 | 比較的高い膨張率 |
| 炭素鋼 | 合金 | 10.8 | 32.4 | 一般的な構造材 |
| インバー | 合金 | 1.2 | 3.6 | 極めて低い膨張率 |
| ホウケイ酸ガラス | ガラス | 3.3 | 9.9 | 耐熱性に優れる |
| ポリプロピレン | ポリマー | 150 | 450 | 非常に高い膨張率 |
| 水 | 非金属（液体） | - | 207 | 温度により挙動が変化 |
| ALLVAR Alloy 30 | 合金 | -30 | - | 負の熱膨張（異方性） |
熱力学の歴史と絶対零度
熱膨張の研究は、温度の定義そのものに寄与しました。18世紀末から19世紀初頭にかけて、シャルルやゲイ＝リュサックらは、一定圧力下の理想気体が温度に対して線形に体積変化することを発見しました。
この知見に基づき、ウィリアム・トムソン（ケルビン卿）は、気体の体積が理論上ゼロになる温度を計算し、それを「絶対零度（-273.15°C）」と定義しました。これにより、物質の熱的性質を客観的に測定する絶対温度スケールが確立されました。
Frequently Asked Questions
なぜ水は凍ると膨張するのですか？
水は約3.983°Cで密度が最大となり、それ以下の温度では負の熱膨張（加熱すると収縮し、冷却すると膨張する性質）を示すためです。特に氷になると結晶構造により体積が増加します。
線膨張係数と体膨張係数の関係は？
物質が等方性（方向による性質の差がない）である場合、体膨張係数は線膨張係数のちょうど3倍になります。これは体積が長さの3乗で決まるためです。
インバー合金が特殊なのはなぜですか？
インバー（Invar）は、特定の温度範囲において熱膨張係数が極めてゼロに近くなるように設計されたニッケル鉄合金であり、精密測定器や航空宇宙部品に不可欠な材料だからです。
熱膨張を無視して設計するとどうなりますか？
材料が膨張するための隙間がない場合、内部に巨大な圧縮応力が発生します。これにより、レールが曲がったり、配管が破裂したり、コンクリートに亀裂が入ったりするなどの構造的破壊を招く恐れがあります。
