シリコン（ケイ素）の特性と現代社会への影響

現代のデジタル文明を支える基盤となっているのが、元素記号Siで知られるシリコン（ケイ素）です。スマートフォンからスーパーコンピュータに至るまで、あらゆる電子機器の心臓部である半導体チップに不可欠なこの元素は、その特異な電気的性質により「シリコン時代」とも呼ばれる情報革命を牽引してきました。

Key Facts

  • 地球上で2番目に多い元素であり、地殻の約27.2%を占める。
  • 半導体としての性質を持ち、電気を通す状態と遮断する状態を制御できる。
  • 1823年にイェンス・ヤコブ・ベルセリウスによって単離された。
  • ダイヤモンド立方構造という非常に強固な結晶構造を持つ。
  • 超高純度（99.9999999%以上）に精製されることで、集積回路の材料となる。

シリコンの基礎知識と物理的特性

シリコンは周期表の第14族（炭素族）に属するpブロック元素です。外観は青みがかった光沢を持つ結晶体で、非常に高い融点（1414°C）と沸点（3265°C）を有しています。化学的には、自然界で単体として存在することは稀で、多くの場合、酸素と結合した酸化物やケイ酸塩として存在しています。

原子レベルで見ると、シリコンはsp3混成軌道を形成し、ダイヤモンドのような立方晶構造（面心立方格子）を構築します。この構造が、材料としての強度や安定性に寄与しています。

Silicon crystallizes in a diamond cubic crystal structure by forming sp3 hybrid orbitals.[45]

また、シリコンのスペクトル線は、その元素を特定するための重要な指標となります。

Color lines in a spectral range

歴史的背景と「シリコン時代」の到来

シリコンの歴史は古く、1787年にアントワーヌ・ラヴォアジエによってその存在が予言され、その後1823年にベルセリウスによって初めて単離されました。

Jöns Jacob Berzelius discovered silicon in 1823.

初期の半導体デバイスには方鉛鉱などが使われていましたが、1906年にグリーンリーフ・ウィッテカー・ピカードがシリコンを用いた無線結晶検波器を開発したことで、シリコンの電子デバイスへの応用が始まりました。その後、1957年にフロッシュとデリックによってシリコン半導体酸化平面トランジスタが作製され、現代の電子工学の基礎が築かれました。

特にMOSFET（金属酸化物半導体電場効果トランジスタ）の登場は決定的であり、これが集積回路（IC）の小型化と高性能化を可能にし、世界経済に甚大な影響を与える「デジタル時代」を切り拓いたのです。

The MOSFET, also known as the MOS transistor, is the key component of the Silicon Age. The first silicon semiconductor oxide planar transistor was made by Frosch and Derick in 1957.[39]

自然界における分布と生物学的役割

宇宙全体では水素やヘリウムに次いで8番目に多い元素ですが、地球においては地殻の大部分を構成する主要成分です。地殻の重量比では酸素（45.5%）に次いで2番目に多く、主にケイ酸塩鉱物として分布しています。例えば、カンラン石（olivine）などの鉱物がその代表例です。

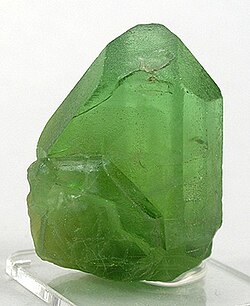

Olivine

また、シリコンは海洋生態系においても重要な役割を果たしています。特に珪藻（けいそう）などのプランクトンは、細胞壁に二酸化ケイ素（シリカ）を取り込んで強固な殻を形成しています。

A diatom, enclosed in a silica cell wall

工業的生産と高度な応用技術

工業的なシリコン生産は、主に二酸化ケイ素（石英）を炭素やアルミニウムで還元することで行われます。得られた金属シリコンは、用途に応じてさらに精製されます。

特に半導体用途では、「ナイン・ナイン（99.9999999%）」と呼ばれる極めて高い純度が求められます。チョクラルスキー法などの手法を用いて、欠陥の少ない単結晶シリコンが育成されます。

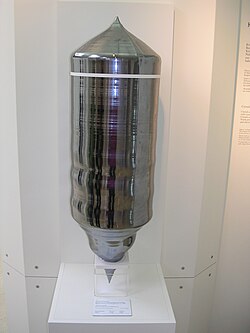

Single crystal of silicon grown by the Czochralski process used to make integrated circuits

こうして作られたシリコンインゴットは薄くスライスされ、シリコンウェハーとなります。表面に熱酸化処理を施して二酸化ケイ素の層を作り、エッチングやドーピングを行うことで、複雑な回路が形成されます。

Silicon wafer which has been thermally oxidized using water vapor at 1100º C for ~30 nm of silicon dioxide. The clear regions have been etched bare for subsequent doping.

また、電子デバイス以外にも、鉄とシリコンの合金であるフェロシリコンなどの工業材料としても広く利用されています。

Ferrosilicon alloy

シリコンの主要特性まとめ

シリコン（ケイ素）の基本データ
項目 詳細値 / 特徴
原子番号 14
標準原子量 28.085 ± 0.001
融点 / 沸点 1414 °C / 3265 °C
密度 (20°C) 2.329085 g/cm³
バンドギャップ (300K) 1.12 eV
モース硬度 6.5
主な同位体 Si-28 (92.2%), Si-29 (4.67%), Si-30 (3.07%)

Frequently Asked Questions

シリコンとケイ素は何が違うのですか？

本質的に同じ元素を指します。「ケイ素」は化学的な元素名としての日本語表記であり、「シリコン」は英語名（Silicon）に基づいた呼称です。一般的に、半導体などの工業材料として扱う場合に「シリコン」と呼ぶ傾向があります。

なぜ半導体にはシリコンが使われるのですか？

シリコンは電気を通しやすい「導体」と通しにくい「絶縁体」の中間の性質（半導体特性）を持っており、不純物を添加することで電気伝導率を精密に制御できるためです。また、地殻に豊富に存在するため、コスト面でも有利です。

単結晶シリコンと多結晶シリコンの違いは何ですか？

単結晶シリコンは原子配列が完全に規則正しく並んでおり、電気的特性が極めて安定しているため、高性能な集積回路に使用されます。一方、多結晶シリコンは小さな結晶の集まりであり、コストが低いため、主に太陽電池パネルなどに利用されています。

シリコンは人体や植物にとって必要ですか？

植物においては、細胞壁の強化や病害虫への耐性を高める役割を果たすことが知られています。人間における生理的役割については研究が進められており、骨の健康や血管への影響などが議論されています。
