接着剤の科学と歴史古代の知恵から現代の合成樹脂まで

私たちは日常的に、テープやボンドといった接着剤（Glue, Cement, Pasteなど）を利用しています。接着剤とは、2つの独立した物体の表面に塗布され、それらを強固に結合させて分離を防ぐ非金属物質の総称です。ネジや溶接、縫製といった他の接合手法と比較して、異なる素材同士を結合できる点や、接合面に負荷を分散させられる点、そして設計の自由度を高められる点に大きな利点があります。

一方で、高温環境下での安定性の低下や、接合面積が小さい大型部品の固定における強度の不足、また試験時の分離が困難であるといった課題も存在します。接着剤は一般的に、硬化させるための化学反応の有無（反応性か非反応性か）、原料の由来（天然か合成か）、あるいは初期の状態（液体、固体など）によって分類されます。

Key Facts

• 最古の利用例： 約20万年前、ネアンデルタール人が白樺の樹皮からタールを抽出し、石器の固定に使用していた。
• 天然素材の進化： 植物性のガムに赤土（酸化鉄）を混ぜることで、耐水性と強度を高める工夫が古代に行われていた。
• 合成樹脂の台頭： 20世紀に入り、ベークライトなどの合成プラスチックの開発により、接着剤の性能は飛躍的に向上した。
• 多様な硬化方式： 溶剤の蒸発による乾燥、熱による融解、紫外線や水分による化学反応など、用途に応じた多様な仕組みがある。

接着剤の歴史的変遷

先史時代から古代の工夫

人類が接着剤のような物質を使い始めたのは、驚くほど古い時代に遡ります。イタリア中部で発見された約20万年前の石器には、白樺の樹皮を乾留して得られるタールの痕跡が残っていました。また、南アフリカのシブドゥでは、約7万年前の石斧に植物性ガムと赤土を混ぜた複合接着剤が使用されていたことが判明しています。赤土を加えることで、湿気による分解を防ぎ、より強固な接合が可能になりました。

さらに、約6,000年前の埋葬品からは樹液で修理された土器が見つかっており、紀元前4,000年頃のバビロニアでは、彫像の象牙の目にビットメン（天然アスファルト）が使われていました。

文明の発展と天然接着剤

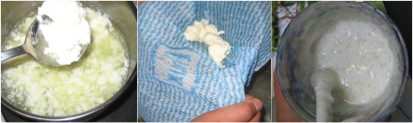

氷河で保存されていた「アイスマン（エッツィ）」の持ち物からは、ピッチ（加熱処理したタール）を用いて石や金属を木製の柄に固定していたことが分かっています。古代エジプトでは、動物由来の膠（にかわ）や、ミルクタンパク質であるカゼインを用いたラミネート加工が家具や弓の製作に利用されていました。また、パピルスの固定にはデンプンベースのペーストが使われていました。

ギリシャ・ローマ時代になると、卵白ベースのペーストや、石灰に火山灰と砂を混ぜた「ポゾランセメント」が登場し、コロッセオやパンテオンなどの巨大建築を支えました。また、船の隙間を埋めるコーキング材としてタールや蜜蝋が活用されました。

近代から現代への加速

1500年から1700年にかけて、ヨーロッパの家具職人たちが再び接着剤を多用し始め、1690年にはオランダに初の商業的な膠工場が設立されました。19世紀に入ると、天然ゴムの利用が始まり、自動車産業の発展に伴い、ゴムと金属を強固に結びつける溶剤ベースの熱可塑性ゴムセメントが開発されました。

20世紀には、ベークライトに代表される合成樹脂の登場により、接着剤の進化は加速します。特に二度の世界大戦を経て、多様な特性を持つ新しいプラスチックや樹脂が開発され、現代の高度な工業製品に不可欠な存在となりました。

接着剤の種類と分類

非反応性接着剤（物理的変化で硬化）

化学反応を伴わず、主に溶剤の蒸発や温度変化で硬化するタイプです。

• 乾燥型： 溶剤ベースの接着剤やエマルション接着剤が含まれます。溶剤が蒸発することで硬化します。
• 感圧性（PSA）： 軽い圧力をかけるだけで接着するタイプで、付箋や粘着テープが代表例です。主にアクリレート系ポリマーが使用されます。
• 接触型： 両面に塗布して乾燥させた後、圧着させることで瞬時に強力に結合します。
• ホットメルト： 65〜180℃で加熱して融解させ、冷却することで硬化させる熱可塑性接着剤です。グルーガンなどがその代表的な塗布手段です。

反応性接着剤（化学反応で硬化）

成分同士の反応や、外部からのエネルギーによって分子構造が変化し、硬化するタイプです。

• 多成分系： 2つ以上の成分を混合することで反応が始まり、硬化します。航空宇宙や防衛産業では、混合ミスを防ぐためにあらかじめ混合して凍結保存した「PMF（Pre-Mixed and Frozen）」接着剤が利用されます。
• 単一成分系： 熱、放射線、水分などの外部刺激によって硬化します。例えば、シアノアクリレート（瞬間接着剤）は空気中の水分と反応して硬化します。
• 嫌気性： 金属表面などで酸素が遮断された状態で硬化する特性を持ちます。

接合のメカニズムと故障の形態

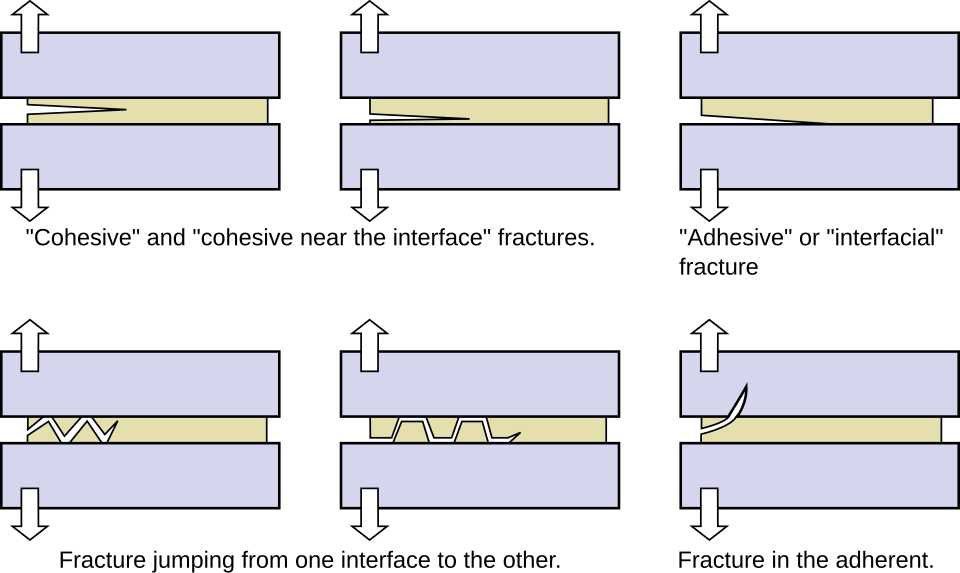

接着剤の性能を評価する際、どのように破壊が起こるか（破壊モード）を分析することが重要です。主な破壊形態には以下のものがあります。

接着接合部の破壊モード一覧

破壊名称	現象の説明	特徴
凝集破壊 (Cohesive fracture)	接着剤内部で破断が起こる	接着剤自体の強度が限界に達した状態
界面破壊 (Adhesive fracture)	接着剤と被着材の境界で剥離する	表面処理不足など、界面の密着性が低い状態
混合破壊 (Mixed fracture)	凝集破壊と界面破壊が混在する	部分的に密着性が異なっている状態

接合部の強度を高めるには、接合面積を大きくすることや、引張荷重（モードI）ではなくせん断荷重（モードII）がかかるように設計することが有効です。また、最近では電気信号によって意図的に剥離させることができる「電気剥離接着剤（EDA）」などの高度な技術も開発されています。

Frequently Asked Questions

天然接着剤と合成接着剤の主な違いは何ですか？

天然接着剤はデンプン、カゼイン、動物の膠など有機的な素材から作られ、低コストであるため現在も広く使われています。一方、合成接着剤はエポキシやポリウレタンなどの有機化合物から作られ、耐水性や強度、耐熱性など、用途に合わせた精密な特性設計が可能です。

「熱可塑性」と「熱硬化性」の違いは何ですか？

熱可塑性は、加熱すると溶け、冷やすと固まる性質を持つため、再加熱による再利用や成形が可能です（例：ホットメルト）。熱硬化性は、加熱などの刺激によって化学反応（架橋）が起こり、一度固まると熱を加えても溶けない強固な構造になります（例：エポキシ樹脂）。

感圧接着剤（PSA）とはどのような仕組みですか？

液体キャリアや固体状態で製造され、軽い圧力をかけるだけで被着材の表面に密着する接着剤です。アクリレート系ポリマーなどが主原料となっており、粘着テープやポストイットなどの製品に利用されています。

接着接合において「界面破壊」が起こる原因は何ですか？

主に被着材の表面汚れや、表面エネルギーの不一致により、接着剤が素材に十分に濡れ広がらず、密着しなかった場合に起こります。これを防ぐために、脱脂やプライマー処理などの表面処理が行われます。

PMF接着剤とは何ですか？

Pre-Mixed and Frozenの略で、あらかじめ正確に混合・脱泡し、マイナス80℃などで凍結保存した接着剤です。ユーザーによる混合ミスを防ぎ、毒性のある硬化剤への曝露を減らせるため、高い信頼性が求められる航空宇宙分野などで使用されています。
