空気や水分に敏感な化合物を扱う化学合成において、シュレンク技術（不活性ガス雰囲気下での操作）は不可欠です。この操作の中核となるのが、真空排気と不活性ガスの充填を自在に制御できる特殊なガラス器具、シュレンクフラスコです。本記事では、用途に応じて使い分けられる代表的なフラスコの形状とその機能的な違いについて詳しく解説します。
これらの器具を使用する際は、気密性を確保するために摺り合わせ部分やストップコックにグリースを塗布するのが一般的です。ただし、テフロン製プラグバルブを採用している場合は、潤滑剤として少量のオイルを用いることはあっても、基本的にはグリースを必要としません。また、すべての接続部は、真空排気と不活性ガスの充填を繰り返す「真空・充填サイクル」によって、内部の空気を徹底的に除去して使用します。
主要な特徴まとめ
- 標準的なシュレンクフラスコ：側管のバルブで外部（マニホールド）との接続を制御し、上部のセプタムから試料を導入できる汎用性の高い器具。
- シュレンクボム：単一の開口部をテフロンバルブで密閉する構造で、高圧・高温反応やグローブボックスへの溶媒導入に適している。
- ストラウスフラスコ：特殊なネック構造を持つ「溶媒用ボム」の一種で、脱気済み溶媒の保存と真空転送に特化している。
- 溶媒ポット：乾燥剤を含む溶媒を保持し、蒸留や真空転送によって純粋な溶媒を取り出すための容器。

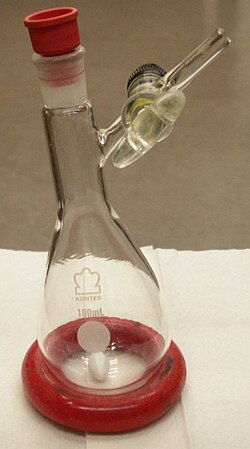

標準的なシュレンクフラスコ（Standard Schlenk Flask）
最も汎用的なタイプで、丸底、梨形、または管状の形状をしており、摺り合わせジョイントと側管を備えています。側管にあるストップコック（バルブ）を操作することで、内部を真空にするか、不活性ガスで満たすかを切り替えることができます。
典型的な使用フローとしては、まずグローブボックス内でジョイント部分から試料を導入し、セプタム（ゴム栓）で密閉します。その後、フラスコをシュレンクラインに接続し、必要に応じてガス置換や真空排気を行います。また、不活性ガスの正圧がかかっている状態でセプタムを外し、還流冷却器などの他の器具に取り付けることも可能です。操作完了後はバルブを閉じて静止真空状態にすることで、再びグローブボックスへ戻して保存やさらなる操作を行うことができます。

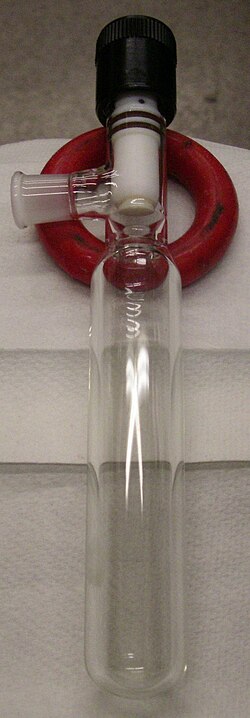

シュレンクボム（Schlenk Bomb）
シュレンクボムは、テフロン製プラグバルブによる単一の開口部のみを持つ特殊なフラスコです。この構造により、標準的なフラスコよりも極めて高い密閉性を実現しており、密閉系での高温・高圧反応に耐えうる設計となっています。また、グローブボックスのアンテチャンバー（前室）で溶媒をポンプアップする際に生じる圧力差にも耐えることができます。
機能面では標準的なフラスコと同様の操作が可能ですが、いくつか制約もあります。摺り合わせジョイントがないため、他の器具を直接接続することができず、またプラグバルブの開口部は狭いため、スパチュラでの試料回収やセプタム操作が困難な場合があります。一方で、金属製容器（ボムカロリメーターなど）に比べて、反応過程を視覚的に観察でき、化学的な不活性度が高く、洗浄や汚染確認が容易であるというガラス製ならではの利点があります。

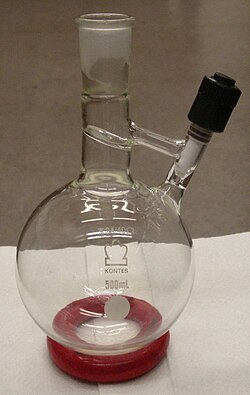

ストラウスフラスコ（Straus Flask）
ストラウスフラスコは、乾燥および脱気済みの溶媒を保存するために設計された「溶媒ボム」の一種です。最大の特徴は、丸底部分から伸びる2本の異なるネック構造にあります。太い方のネックは摺り合わせジョイントになっており、内部は吹きガラスによって直接のアクセスが遮断されています。一方、細い方のネックにはテフロンプラグを垂直にねじ込む構造になっています。
この構造により、ジョイント側をマニホールドに接続した状態でプラグバルブを少し開けば、溶媒を別の容器へ真空転送できます。また、内部を不活性ガスで加圧しながらプラグを完全に外せば、ガスのカーテンに守られた状態で細いガラス管からカニューレを用いて溶媒を移送することが可能です。これは、一般的なボムフラスコよりも外部空気の混入を防ぎやすい設計となっています。
溶媒ポット（Solvent Pot）
溶媒ポットは、溶媒とともに乾燥剤を保持するための容器です。厳密な意味でのシュレンクフラスコとは異なり、多くは丸底フラスコに180度アダプターとバルブを組み合わせたシンプルな構成です。マニホールドに接続し、水や酸素、窒素などの不純物や可溶性乾燥剤を除去した状態で、溶媒を別のフラスコへ蒸留または真空転送するために使用されます。
かつては溶媒蒸留装置（溶媒スティル）が一般的でしたが、火災リスクの低減から、現在は脱気済み溶媒を不溶性乾燥剤に通す「溶媒カラム」への移行が進んでいます。カラムから回収された溶媒は、ストラウスフラスコのようにジョイントを介して、あるいはセプタムを針で刺して回収されます。
器具の比較まとめ
| 器具名 | 主な構造 | 主な用途 | 密閉性のレベル |
|---|---|---|---|
| 標準フラスコ | 側管バルブ ＋ 上部ジョイント | 汎用的な合成・操作 | 中（セプタム依存） |
| シュレンクボム | 単一のテフロンプラグバルブ | 高圧・高温反応、溶媒導入 | 高 |
| ストラウスフラスコ | 二重ネック構造（ジョイント＋プラグ） | 脱気溶媒の保存・転送 | 高 |
| 溶媒ポット | 丸底フラスコ ＋ アダプターバルブ | 乾燥剤を含む溶媒の保持 | 中 |
Frequently Asked Questions
標準的なシュレンクフラスコとシュレンクボムの最大の違いは何ですか？
最大の違いは開口部の構造と密閉力です。標準フラスコはジョイントと側管バルブの2箇所にアクセス点がありますが、ボムはテフロンプラグバルブ1箇所のみで密閉されるため、より高い気密性と耐圧性を備えています。
ストラウスフラスコが「溶媒ボム」と呼ばれるのはなぜですか？
ストラウスフラスコは、シュレンクボムの一種である密閉性の高い構造を持ちながら、特に脱気済み溶媒の保存と安全な転送に特化した設計になっているため、便宜上そう呼ばれます。
なぜ接続部にグリースを塗る必要があるのですか？
摺り合わせガラス部分に気密性の高いシールを作り、外部からの空気や水分の侵入を防ぐためです。また、ガラス同士が固着して離れなくなる（フリーズする）のを防止する役割もあります。
溶媒ポットとストラウスフラスコの違いは何ですか？
溶媒ポットは内部に乾燥剤を含んでおり、そこから純粋な溶媒を取り出すための「供給源」としての役割が強いのに対し、ストラウスフラスコは既に精製・脱気された溶媒を安全に「保存・転送」するための器具です。
シュレンクボムを金属製容器ではなくガラス製で使うメリットは？
ガラス製であることで、反応の進行状況を視覚的に確認でき、多くの化学物質に対して不活性であり、洗浄が容易で清潔さを確認しやすいという利点があります。
