砂型鋳造（サンドキャスティング）は、砂を型材として利用して金属製品を製造する伝統的かつ不可欠な鋳造手法です。このプロセスは、専門の工場である「ファウンドリ（鋳造所）」で行われ、2003年時点では全金属鋳造の60%以上を占めるほど広く普及しています。砂を用いた型はコストが低く、鋼のような高融点金属にも耐えうる耐火性を備えているのが特徴です。
基本的な仕組みは、砂に粘結剤（主に粘土）と水分を混ぜ合わせ、モデルとなる「パターン（型パターン）」の周囲に固めて空洞を作ることで、溶融金属を流し込む空間を形成します。近年では、この伝統的な手法に3Dプリンティングなどの積層造形（AM）技術が融合し、パターンの製作工程を省略してリードタイムを短縮するハイブリッドな手法も導入されています。
Key Facts
- 高い汎用性： 低コストな砂型により、アルミから鋼まで幅広い金属に対応可能。
- 主要素材： シリカ砂が一般的だが、用途に応じてクロマイト砂やジルコン砂が使い分けられる。
- 現代的進化： 3Dプリンタによる砂型の直接造形により、複雑な形状の迅速な製造が可能に。
- 多様な手法： 伝統的なグリーンサンド法から、高精度な真空成形（Vプロセス）まで存在する。
砂型鋳造の基本工程と構成要素

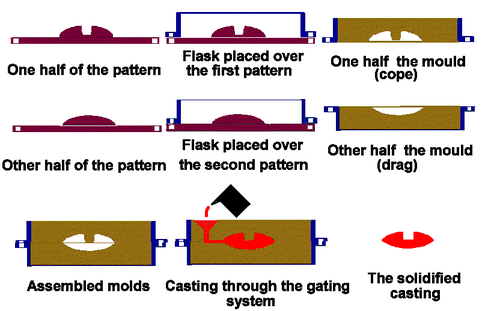

鋳造プロセスは大きく分けて、型の作成、溶融金属の注入、冷却、そして型を壊して製品を取り出す「 shakeout（シェイクアウト）」のステップで構成されます。型を保持する枠は「フラスク」と呼ばれ、上下の半分をそれぞれ「コープ（上型）」と「ドラッグ（下型）」と呼びます。
パターンの役割と進化

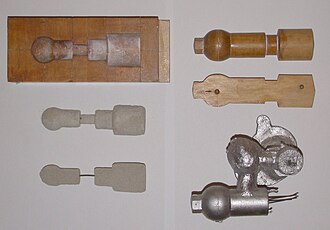

パターンは鋳造したい形状の原型であり、これを砂に押し付けることで空洞を作ります。従来は木製や金属製のパターンが使われてきましたが、現在は3Dプリンティングによって砂型を直接出力することで、パターンの製作時間を大幅に削減しています。また、製品内部に穴や空洞を作りたい場合は、「コア（中子）」と呼ばれる砂の塊を型の中に配置します。
鋳造砂の組成と特性
最も一般的な「グリーンサンド」は、シリカ砂（75〜85%）、ベントナイトなどの粘土（5〜11%）、水（2〜4%）などで構成されています。砂には、高温に耐える耐火性と、鋳造中に発生するガスを逃がす通気性という2つの重要な特性が求められます。ガスが適切に排出されないと、製品にブローホールなどの欠陥が生じるためです。
| 砂の種類 | 融点/耐火性 | 特徴 | 主な用途 |
|---|---|---|---|
| シリカ砂 | 約1,760°C | 安価で入手しやすい。最も一般的。 | 汎用鋳造、鋳鉄など |
| クロマイト砂 | 約1,850°C | 熱伝導率が高く、融点も高い。 | 高価な合金鋼、コア材 |
| ジルコン砂 | 約2,600°C | 最高レベルの耐火性と低熱膨張率。 | 特殊合金、型洗剤（コーティング） |
| シャモット砂 | 約1,750°C | 焼成した耐火粘土から作られる。 | 大型の鋼製ワーク |
多様な成形プロセスと自動化
真空成形（Vプロセス）
Vプロセスは、結合剤を使わない砂を真空圧で固定する特殊な手法です。パターンに薄いプラスチックフィルムを被せ、真空状態で砂を充填します。この方法は、結合剤によるガス欠陥がなく、寸法精度が非常に高い（±0.010インチ程度）のが利点です。フィルムの潤滑性により「抜き勾配」が不要で、表面仕上げも良好なため、試作や中量生産に最適です。
自動化ラインの展開

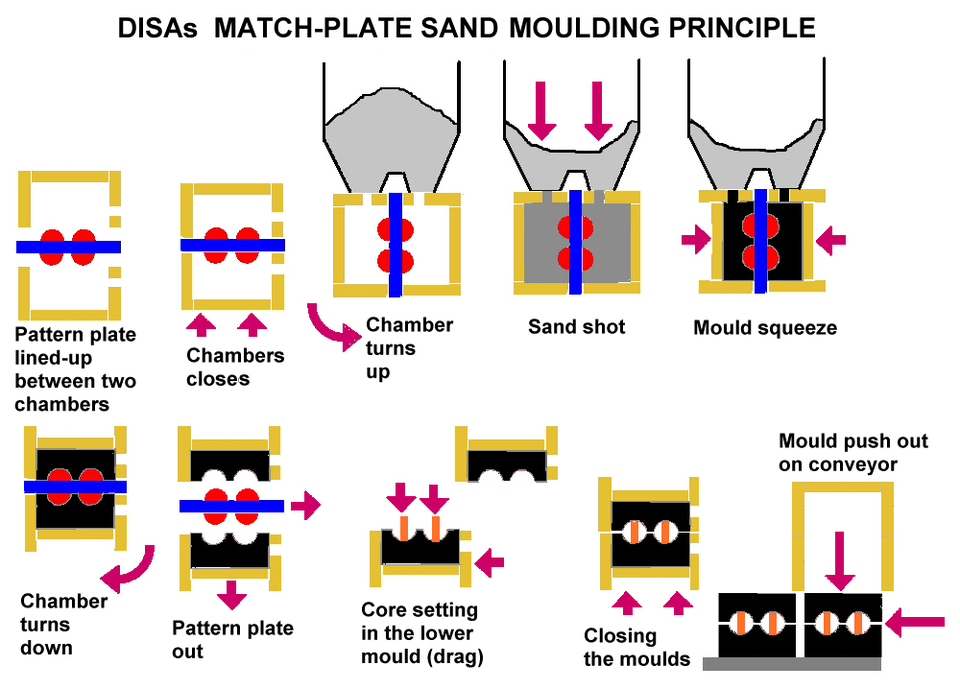

生産性を向上させるため、様々な自動成形法が開発されてきました。水平フラスク方式では油圧で砂を圧縮し、1時間あたり90〜120個の型を製造します。一方、1962年に登場したDISA（ディサ）などの垂直フラスクレス方式は、さらに高速で、現代では1時間あたり550個の型を製造できるラインも存在します。また、マッチプレート方式はパターンの交換が容易で、小ロット多品種生産を行う鋳造所に適しています。
鋳造後の仕上げと外観

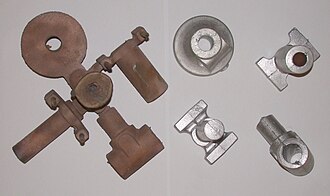

鋳造直後の製品表面には、砂の粒子に由来する特有のざらつき（サンドスキン）が残ります。多くの場合、研磨などの後工程で除去されますが、現代のデザインではこの質感をあえて残し、意匠的な価値として活用することもあります。
溶融金属を注ぐ際は、酸化皮膜や不純物が混入しやすいため、適切な温度管理と注湯技術が求められます。
安全基準と国際規格
鋳造設備は高温の金属と重量物を扱うため、厳格な安全基準が設けられています。欧州ではEN 710規格が中心となり、電気安全（EN 60204-1）や機能安全（EN ISO 13849-1）と組み合わせて運用されています。カナダではCSA Z432、米国ではANSI B11シリーズの汎用機械規格が適用され、作業者の安全確保とリスク低減が図られています。
Frequently Asked Questions
砂型鋳造で「グリーンサンド」と呼ばれるのはなぜですか？
「グリーン」とは色のことではなく、水分を含んだ「未乾燥（生）」の状態であることを意味します。焼成せずにそのまま鋳込みを行うため、このように呼ばれています。
3Dプリンティングは鋳造のどの工程で使われますか？
主に型の作成工程で使用されます。従来のパターン（原型）を作って砂に押し付ける代わりに、砂を直接3Dプリントして型を造形することで、複雑な内部構造の実現や開発期間の短縮を可能にします。
Vプロセス（真空成形）の最大のメリットは何ですか？
結合剤（バインダー）を使用しないため、結合剤が燃えて発生するガスによる欠陥がなく、非常に高い寸法精度と優れた表面仕上げが得られる点です。
砂の種類によって製品の品質は変わりますか？
はい。例えばクロマイト砂やジルコン砂は熱伝導率が高いため、金属をより速く冷却させることができ、結果として金属の結晶組織が微細になり、強度や品質が向上します。
鋳造砂は使い捨てですか？
いいえ。グリーンサンドなどは、失われた水分や添加剤を調整することで再利用が可能です。また、熱的な砂回収プロセスを用いて再生させる技術も導入されています。
