P-n接合の仕組みと半導体デバイスへの応用

🗓 2026年8月10日

現代のエレクトロニクスを支える基盤技術の一つにp-n接合があります。これは、性質の異なる2種類の半導体材料(p型とn型)を単一の結晶内で接合させた構造のことです。このシンプルな接合こそが、電流を一方通行に制御する「整流作用」を生み出し、あらゆる電子回路の心臓部として機能しています。

p-n接合の基本となるのは、電荷を運ぶ「キャリア」の制御です。n型半導体には負の電荷を持つ自由電子が豊富に存在し、一方でp型半導体には正の電荷を持つ正孔(電子が抜けた穴)が多数存在します。これらが組み合わさることで、電気的なスイッチやセンサーとしての機能が実現します。

Silicon atoms (Si) enlarged about 45,000,000x (Image size approximately 955 pm × 955 pm)

Key Facts

  • 基本構造:p型半導体(正孔が主役)とn型半導体(電子が主役)の接合面で構成される。
  • 整流作用:特定の方向には電流を流すが、逆方向にはほとんど流さない特性を持つ。
  • 空乏層:接合部付近でキャリアが消失し、電気的に不活性な領域が形成される。
  • 応用範囲:ダイオード、トランジスタ(BJT, MOSFET等)、LED、太陽電池などの基礎となる。
  • 歴史的背景:1939年にラッセル・オールによって発明され、後にウィリアム・ショックレーによって理論化された。

p-n接合の物理的メカニズム

平衡状態と空乏層の形成

外部から電圧をかけない平衡状態では、接合面付近で「拡散」という現象が起こります。n型の電子はp型へ、p型の正孔はn型へと互いに移動し、接合部で結合して消滅します。この結果、接合部付近には可動的なキャリアが存在しない空乏層(depletion region)と呼ばれる領域が生まれます。

このとき、結晶構造に固定されたドナー(n型)とアクセプター(p型)のイオンにより、内部に電界が発生します。この電界がさらなるキャリアの拡散を阻止することで、系は安定した平衡状態に達し、「内蔵電位(ビルトインポテンシャル)」が形成されます。

Figure A. A p–n junction in thermal equilibrium with zero bias voltage applied. Electron and hole concentration are reported with blue and red lines, respectively. Gray regions are charge-neutral. Light-red zone is positively charged. Light-blue zone is negatively charged. The electric field is shown on the bottom, the electrostatic force on electrons and holes and the direction in which the diffusion tends to move electrons and holes. (The log concentration curves should actually be smoother with slope varying with field strength.)

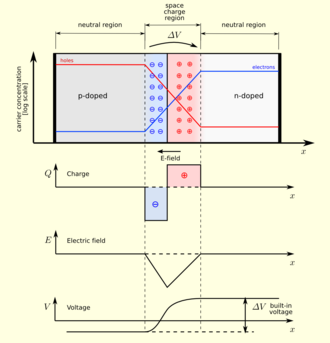

Figure B. A p–n junction in thermal equilibrium with zero bias voltage applied. Under the junction, plots for the charge density, the electric field, and the voltage are reported. (The log concentration curves should actually be smoother, like the voltage.)

バイアス電圧による動作の変化

p-n接合に外部電圧を印加することを「バイアスをかける」と言います。電圧の方向によって、デバイスの挙動は劇的に変化します。

順方向バイアス(Forward Bias)

p型に正極、n型に負極を接続した状態です。このとき、外部電圧が内蔵電位を打ち消す方向に働くため、空乏層の幅が狭まります。これにより電子と正孔が接合面を越えて移動できるようになり、大きな電流が流れます。

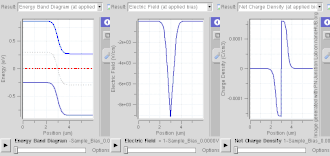

PN junction operation in forward-bias mode, showing reducing depletion width.
逆方向バイアス(Reverse Bias)

p型に負極、n型に正極を接続した状態です。キャリアが接合面から遠ざかる方向に引き寄せられるため、空乏層がさらに拡大します。これにより電気抵抗が極めて高くなり、理論上は電流がほとんど流れない絶縁体のような状態になります。

A silicon p–n junction in reverse bias

ダイオードとしての機能と応用

p-n接合を単体で回路に組み込んだものがダイオードです。この「一方向のみ電流を通す」特性を利用して、交流電流を直流に変換する整流回路などに利用されます。

また、材料の選択や構造を最適化することで、特殊な機能を持たせることが可能です。例えば、光を吸収して電気に変える「太陽電池」や、電気を光に変える「発光ダイオード(LED)」は、いずれもp-n接合の原理を応用したものです。また、金属とn型半導体を接合させた「ショットキー接合」という類似の構造も存在します。

A p–n junction diode. The circuit symbol is also shown.

特殊なダイオードの例

  • ゼナーダイオード:あえて低い電圧で「ブレークダウン(崩壊)」を起こすよう設計されており、一定の電圧を維持する定電圧回路に使用されます。
  • バラクタダイオード:逆方向バイアスによって空乏層の幅(=容量)を変化させ、可変コンデンサとして利用します。

p-n接合の特性まとめ

p-n接合の動作モード比較
項目 平衡状態(無バイアス) 順方向バイアス 逆方向バイアス
接続方向 接続なし p(+) / n(-) p(-) / n(+)
空乏層の幅 標準的 減少(狭くなる) 増加(広くなる)
電気抵抗 中程度 非常に低い 非常に高い
電流の流れ なし 容易に流れる ほぼ流れない

Frequently Asked Questions

p-n接合とは具体的に何のことですか?

正孔が多いp型半導体と、電子が多いn型半導体を一つの結晶として接合させた境界構造のことです。これにより、電気の流れを制御する機能が生まれます。

空乏層が形成されるのはなぜですか?

接合直後に、n型の電子とp型の正孔が互いに引き寄せられて結合し、消滅するためです。その結果、電荷キャリアが不足した「空っぽの領域」が形成されます。

逆方向バイアスでも電流が流れることはありますか?

はい。電圧を極端に高くすると「ブレークダウン」という現象が起き、急激に電流が流れます。これを制御して利用するのがゼナーダイオードです。

p-n接合はどのような製品に使われていますか?

ダイオードだけでなく、CPUやメモリに使用されるトランジスタ(MOSFETなど)、LED照明、太陽光パネルなど、ほぼすべての半導体デバイスの基礎として使われています。

順方向バイアスで電流が流れる仕組みは?

外部から加えられた電圧が、接合部の障壁(内蔵電位)を押し下げるため、電子と正孔が自由に移動できるようになり、電流が流れます。
