可塑剤の役割と種類プラスチックやコンクリートの柔軟性を制御する化学

私たちの身の回りにあるプラスチック製品や建築資材が、なぜあるものは硬く、あるものはしなやかなのか。その鍵を握るのが可塑剤（かそざい）という物質です。可塑剤は、材料に添加することで柔軟性を高め、加工しやすくしたり、最終製品に求められる物理的特性を付与したりするために使用されます。

特にポリ塩化ビニル（PVC）のようなポリマーにおいて、可塑剤は不可欠な存在です。本来、PVCは硬くて脆い性質を持っていますが、可塑剤を加えることで、電線被覆や床材、雨どいといった柔軟性が求められる製品へと生まれ変わります。

Key Facts

• 柔軟性の向上：ポリマーの分子間距離を広げ、材料を柔らかくし、粘度を下げて加工性を高める。
• PVCへの依存：世界的に普及しているPVCの多くは、可塑剤によって実用的な柔軟性を得ている。
• 広範な用途：プラスチックだけでなく、コンクリートの流動性向上やロケット燃料の物理的特性改善にも利用される。
• 市場の動向：環境や健康への配慮から、低分子量フタル酸エステルから高分子量タイプや代替物質への移行が進んでいる。
• 物理的劣化：可塑剤が材料から抜ける（移行する）と、製品は硬くなり、ひび割れなどの劣化が生じる。

ポリマーにおける可塑剤のメカニズムと選択

ポリマーにおける可塑剤は、ポリマー鎖の一部として結合するのではなく、マトリックス（基材）の中に固定される形で存在します。これにより、ポリマー鎖の間の「自由体積」が増加し、ガラス転移温度（物質が硬いガラス状態から柔らかいゴム状態へ変化する温度）が低下するため、結果として材料が柔らかくなります。

ただし、この効果は温度や濃度に依存します。「クロスオーバー濃度」と呼ばれる特定の濃度以下では弾性率を下げますが、温度によっては逆に弾性率を上げてしまう現象も起こります。また、可塑剤が時間とともにプラスチックから染み出したり、摩耗によって失われたりすることを「移行」と呼びます。これにより、柔軟性が失われ、材料が脆くなる現象が発生します。

可塑剤の選定は非常に厳格です。過去60年で3万種類以上の物質が検討されましたが、実際に商業利用されているのはわずか50種類程度です。コスト、毒性の低さ、揮発性の低さ、そして基材との相性が重要な判断基準となります。

主要なポリマー用可塑剤の種類

• オルトフタル酸エステル：最も一般的で、耐水性や耐油性に優れます。DEHP（フタル酸ビス(2-エチルヘキシル)など）が代表的ですが、規制により高分子量タイプへの移行が進んでいます。
• テレフタル酸エステル：オルト体と同等ながら、代謝過程で安定したモノエステルを形成しにくいため、毒性学的に安全とされる代替品として利用されています。
• トリメリット酸エステル：揮発性が極めて低く、自動車の内装材など高温環境で使用される製品に適しています。
• アジピン酸・セバシン酸エステル：低温環境での柔軟性や耐紫外線性に優れ、合成ゴムとの相性も良好です。

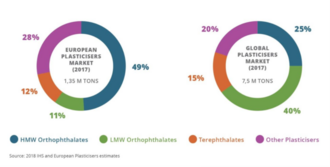

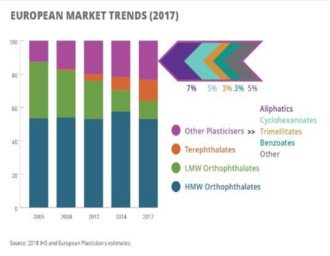

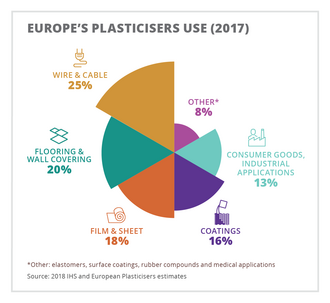

世界的な市場規模は2017年時点で約750万トンに達しており、地域ごとに使用される化学組成のトレンドが異なります。特に欧州では規制の影響で、より分子量の大きいタイプや非分類物質への転換が顕著です。

無機材料および特殊用途への応用

コンクリートとスタッコ（化粧しっくい）

建設業界では、可塑剤は「減水剤」として知られています。コンクリートの強度は水セメント比（w/c比）が低いほど高くなりますが、水を減らしすぎると流動性が失われ、施工が困難になります。ここで可塑剤を添加することで、少ない水でも高い流動性（ワークアビリティ）を確保し、結果として高強度なコンクリートを実現できます。

一般的な可塑剤（リグノスルホン酸系など）は5〜12%の減水効果がありますが、「超可塑剤」と呼ばれる高機能なものは20〜40%もの減水を可能にします。これらは静電反発や立体障害というメカニズムを用いて、セメント粒子が凝集するのを防いでいます。

エネルギー材料（ロケット推進剤など）

固体ロケット推進剤や無煙火薬においても可塑剤が利用されます。ここでは、単に物理的な成形性を高めるだけでなく、可塑剤自体を「二次燃料」として機能させ、単位重量あたりのエネルギー効率（比推力）を向上させる目的で使用されます。ニトログリセリンなどのエネルギー性可塑剤が用いられますが、安全性やコストの観点から非エネルギー性可塑剤（HTPBなど）が選ばれる場合もあります。

可塑剤の特性まとめ

可塑剤の用途別特性比較

適用分野	主な目的	代表的な物質・メカニズム	得られる効果
プラスチック (PVC等)	柔軟性と耐久性の付与	フタル酸エステル、テレフタル酸エステル	硬い樹脂をゴム状に変化させる
コンクリート	流動性の向上と減水	リグノスルホン酸、ポリカルボン酸エーテル	水量を減らしつつ強度と施工性を向上
エネルギー材料	成形性向上とエネルギー付加	ニトログリセリン、BTTN	推進剤の物理的安定化と燃焼効率向上

Frequently Asked Questions

可塑剤がプラスチックから抜けるとどうなりますか？

可塑剤はポリマー鎖と化学的に結合しているわけではないため、時間とともに表面へ移行し、消失することがあります。これにより材料の柔軟性が失われ、硬化し、最終的にはひび割れや崩壊といった脆化現象が起こります。

「新車の匂い」は可塑剤によるものですか？

一般的にそう言われることが多いですが、多くの研究ではフタル酸エステルが主要な原因であるとは特定されていません。これは、多くの可塑剤が極めて低い揮発性と蒸気圧を持っているためです。

ビスフェノールA (BPA) は可塑剤の一種ですか？

いいえ、BPAは可塑剤ではありません。しばしば誤解されますが、BPAはポリカーボネートなどのプラスチックを合成するためのモノマー（原料）であり、後から柔軟性を出すために添加される可塑剤とは役割が異なります。

アンチプラスチサイザー（反可塑剤）とは何ですか？

可塑剤とは逆の働きをする添加剤です。ガラス転移温度を下げつつ、材料の弾性率（硬さ）を高めるという特異な性質を持っています。

なぜ最近はフタル酸エステルの種類が変わっているのですか？

一部の低分子量オルトフタル酸エステルに、内分泌攪乱物質としての懸念や発達毒性の報告があるためです。そのため、より安全性の高い高分子量タイプや、構造の異なるテレフタル酸エステルなどへの切り替えが進んでいます。
