自動車の健康状態をリアルタイムで把握し、不具合を迅速に特定するための技術がOBD（On-Board Diagnostics：車載診断システム）です。もともとは排出ガスの規制を遵守し、環境負荷を軽減するために導入されましたが、現在では整備士やオーナーが車両の内部状態を確認するための不可欠なツールとなっています。
初期のシステムは単純な警告灯の点灯のみでしたが、現代のOBDは標準化されたデジタルポートを通じて、詳細なデータやDTC（Diagnostic Trouble Codes：診断トラブルコード）を提供し、効率的なメンテナンスを可能にしています。
Key Facts
- 目的： 主に排ガス基準の遵守と、車両サブシステムの異常検知のために利用される。
- 標準化： 1996年以降、米国を中心にOBD-II規格が導入され、コネクタ形状や通信プロトコルが共通化された。
- 診断方法： 専用のスキャンツールを車両の診断ポートに接続し、ECU（エンジンコントロールユニット）からデータを読み出す。
- グローバル展開： 欧州のEOBDやオーストラリアのADR 79/01など、地域ごとに準拠した規格が存在する。
OBDの歴史と規格の変遷
OBDの歴史は、1970年代の電子制御燃料噴射（EFI）システムの導入にまで遡ります。当初はアナログ方式であり、限定的な診断機能しか備えていませんでした。
OBD-Iと初期の試み
1980年代に入ると、ゼネラルモーターズ（GM）などがデータリンクを導入し、デジタル形式でのコード表示が可能になりました。この時代のシステムはOBD-Iと呼ばれますが、メーカーごとに仕様が異なり、コネクタの形状や通信速度（ボーレート）もバラバラでした。一部の車種では、外部ツールを使わずに特定のボタン操作で点灯パターンを確認する簡易的な診断方法が採用されていました。
OBD-IIの標準化と普及
1990年代半ば、カリフォルニア州大気資源局（CARB）の主導により、排ガス検査の効率化を目的としたOBD-II規格が策定されました。1996年以降、米国で販売される乗用車および小型トラックに義務付けられたことで、ハードウェアとソフトウェアの標準化が急速に進みました。
その後、2001年には欧州でEOBDが、2006年にはオーストラリアでADR 79/01が導入されるなど、世界的に標準化の波が広がりました。また、2008年以降の米国車では、より高速で信頼性の高い通信規格であるCANバス（Controller Area Network）の採用が義務付けられています。
診断インターフェースの構造
OBD-IIコネクタの仕様

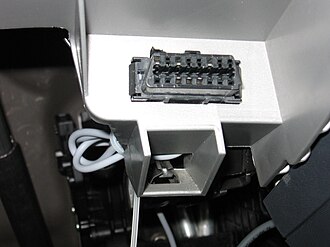

OBD-IIでは、運転席から手の届く範囲（約61cm以内）に、16ピンのメス型コネクタ（J1962）を設置することが義務付けられています。電圧によって「タイプA（12V車用）」と「タイプB（24V車用）」の2種類が存在します。
コネクタのピン配置は厳格に定義されており、電源供給、接地（グランド）、および通信ライン（CAN High/Low、K-lineなど）が割り当てられています。
通信プロトコルの種類
車両と診断機の間でデータをやり取りするための「言語」にあたるプロトコルには、以下のような種類があります。
- SAE J1850 (PWM/VPW)： 主にフォードやGMが採用していた方式。
- ISO 9141-2 / ISO 14230 (KWP2000)： 欧州車やアジア車で広く利用されたシリアル通信方式。
- ISO 15765 (CAN)： 現代の主流であり、高速なデータ転送が可能なネットワーク方式。
![Multi-brand vehicle diagnostics system handheld Autoboss V-30 with adapters for connectors of several vehicle manufacturers.[35]](/images/18/07/18076c320c6d8205dfa8f6325135d67c678bc08abb3febb37b3b47ef084ff6e3.png)
診断データの活用とツール
OBDを通じて得られる情報は、単なる故障箇所の特定に留まりません。PID（Parameter Identification Numbers）と呼ばれる識別番号を用いることで、エンジンの回転数や温度などのリアルタイムデータを取得できます。
利用可能な診断ツール
用途に応じて、さまざまなデバイスが利用されています。
- ハンドヘルドスキャンツール： 整備現場で使われる専用機。ABSやエアバッグなどの詳細診断や設定変更が可能です。
- PCベースの解析プラットフォーム： 大容量のデータログ保存や、グラフによる詳細な分析に適しています。
- モバイルアプリ連携ツール： Bluetoothなどを介してスマートフォンで簡易的に状態を確認できます。
故障コード（DTC）の読み方
DTCはアルファベットと数字の組み合わせで構成されており、どこに問題があるかを即座に判別できるようになっています。
| 先頭文字 | 意味（カテゴリー） | 2桁目の数字 | 意味（詳細） |
|---|---|---|---|
| P | パワートレイン（エンジン・変速機） | 0 | 燃料・空気計量および補助排ガス制御 |
| C | シャシー（ABS・ブレーキ等） | 1 | 燃料・空気計量 |
| B | ボディ（エアコン・エアバッグ等） | 3 | 点火システムまたはミスファイア |
| U | ネットワーク（通信バス等） | 7-8 | トランスミッション関連 |
Frequently Asked Questions
OBD-IとOBD-IIの最大の違いは何ですか？
最大の違いは「標準化」です。OBD-Iはメーカーごとにコネクタ形状や通信方式が異なっていましたが、OBD-IIはコネクタ形状（16ピン）や通信プロトコルが共通化されており、一つの診断機で多くの車種に対応できるようになりました。
DTCの2桁目が「0」と「1」で何が違いますか？
2桁目が「0」の場合はSAE（自動車技術会）が定義した汎用的なコードであり、多くの車種で共通の意味を持ちます。一方、「1」の場合は自動車メーカーが独自に定義したメーカー専用コードであることを示しています。
CANバスが導入されたメリットは何ですか？
CANバスは通信速度が非常に速く、複数のECU間で効率的にデータをやり取りできるため、より高度な車両制御と詳細なリアルタイム診断が可能になりました。
EOBDとは何ですか？
欧州連合（EU）におけるOBD規格のことです。基本的には米国のOBD-IIと非常に似ていますが、EUの排ガス規制（Directive 98/69/ECなど）に基づいた適用時期や対象車両が定められています。
OBDポートを使って何ができますか？
エンジンチェックランプ点灯時の原因特定（DTCの読み取りと消去）、燃費や水温などのリアルタイムモニタリング、車両識別番号（VIN）の確認などが可能です。また、専門的なツールを使えばECUのパラメータ調整も行えます。
