Oリングの基礎知識仕組みから材質選定、故障原因までを徹底解説

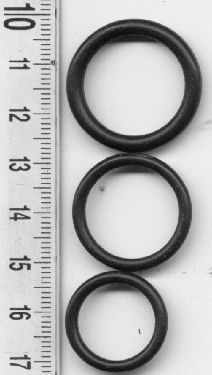

機械設計において最も汎用的に利用されているシール部品の一つがOリングです。円環状の断面を持つエラストマー（弾性体）で構成されており、溝に装着して圧縮させることで、接合面からの流体やガスの漏れを防ぎます。低コストで製造でき、取り付けが簡便でありながら高い信頼性を誇るため、産業機器から宇宙開発まで幅広い分野で不可欠な存在となっています。

Key Facts

• 基本構造：円形断面を持つトーラス形状の弾性体ループ。
• 耐圧性能：最大5,000 psi（約34 MPa）までのシール実績がある。
• 用途：静的な固定部だけでなく、ポンプシャフトなどの動的な摺動部にも使用可能。
• 選定基準：使用温度、接液化学物質、圧力、硬度、コストに基づいて材質を選択する。
• 規格：ISO 3601やSAE AS568など、世界的に標準化されたサイズ規格が存在する。

Oリングの動作原理と設計

Oリングが機能する鍵は、装着時に意図的に与えられる「変形」にあります。剛性のあるハウジングに押し込まれることで、シール面に対して計算された機械的応力が発生します。封入される流体の圧力がこの接触応力を超えない限り、漏れは発生しません。流体圧が高まると、ほぼ非圧縮性の素材であるOリングを通じて接触応力も上昇するため、機械的な破壊が起きない限り高圧環境下でもシール性を維持できます。

設計上の注意点として、シール面との「点接触」を形成させることが重要です。これにより、素材の降伏応力を超えることなく局所的に高い応力を発生させ、高圧に耐えることが可能になります。また、素材の柔軟性が部品の微細な誤差を吸収しますが、特に低温環境や動的アプリケーションでは、表面粗さの管理が不可欠です。粗すぎると摩耗を早め、滑らかすぎると潤滑膜が形成されず焼き付きの原因となります。

材質の選定と化学的適合性

封止する対象が水、油、ガス、あるいは腐食性化学薬品かによって、最適な素材は異なります。代表的な合成ゴム（熱可塑性エラストマーを含む）の特性は以下の通りです。

代表的な素材の特性

• NBR（ニトリルゴム）：耐油性に優れ、コストパフォーマンスが高いため最も一般的。ただし、耐オゾン性や耐候性は低い。
• FKM（フッ素ゴム）：耐熱性と耐薬品性が極めて高く、老化やオゾンにも強い。ただし、蒸気や極性溶剤には弱い傾向がある。
• EPDM（エチレンプロピレンジエンゴム）：耐熱水、蒸気、アルカリに強い。一方で、鉱物油や燃料には不適合。
• シリコーンゴム（SiR）：広範な温度域で使用可能で、人体に無害なため食品・医薬品業界で多用される。機械的強度は比較的低い。
• TPU（熱可塑性ポリウレタン）：耐摩耗性と引張強度に優れ、押し出し耐性が高い。

【クイック参照】流体別推奨材質

封止対象	推奨材質
空気（200〜300°F）	シリコーン
ビール	EPDM
塩素水	FKM（バイトン）
ガソリン	NBR または FKM
工業用油圧作動油（石油系）	NBR
合成油圧作動油	FKM
水	EPDM
エンジンオイル	NBR

特殊用途への適用

真空環境での利用

真空アプリケーションでは、素材の透過性が問題となるため、通常の点接触ではなく、溝全体を充填させる高い装着力が求められます。また、過度な変形を防ぐためにバックアップリングを併用することがあります。超高真空（10 Torr以下）では銅やニッケル製のリングが使用され、液体窒素に浸漬させる極低温環境では、ゴムの脆化を防ぐためインジウム製が採用されます。

高温環境への対応

極めて高い温度で使用する場合、ゴウ＝ジュール効果（熱膨張による影響）を補正するため、接線方向に圧縮した状態で装着させる設計が検討されます。

故障モードとリスク管理

Oリングの破損は、環境要因や設置ミスによって引き起こされます。主な故障原因は以下の通りです。

• 設置損傷：取り付け時の不適切な操作による傷。
• スパイラル故障：長ストロークのピストンなどで、シールが回転しながら摺動し、表面に45度の螺旋状の切り傷が入る現象。
• 爆発的減圧（ED）：高圧ガスが素材内部に浸透し、急激な減圧時に内部でガスが膨張して水疱や破裂が生じる現象。
• 化学的劣化：不適切な材質選定による膨潤や、オゾンによる亀裂（クラッキング）。

教訓：チャレンジャー号の悲劇

1986年のスペースシャトル・チャレンジャー号の事故は、Oリングの温度特性が原因でした。使用されていたFKM素材が、打ち上げ前の極低温によりガラス転移温度付近まで冷却され、弾性を失いました。その結果、圧縮後の復元速度が低下し、シール隙間から高温ガスが漏出したことで大惨事となりました。この教訓から、現在のブースター設計では3重のOリング構造と、低温時のヒーター設置が導入されています。

Frequently Asked Questions

OリングとXリング（クアッドリング）の違いは何ですか？

Oリングが円形断面で2点で接触するのに対し、Xリングは断面がX字型で4点で接触します。Xリングは摺動時の摩擦や初期起動時の抵抗が少なく、ねじれ（スパイラル故障）のリスクを低減できるため、往復運動のあるアプリケーションに適しています。

スクエアリング（角形リング）を使うメリットはありますか？

スクエアリングは静的なアプリケーションにおいてOリング以上のシール性能を発揮することがあります。かつては製造コストの面で普及しましたが、現在は特定の低ボリューム生産や、キャップシールアセンブリのエナジャイザーとして利用されています。ただし、動的用途ではOリングに劣ります。

材質選定で「硬度（デュロメータ）」はなぜ重要ですか？

硬度は耐圧性能や押し出し耐性に直結します。柔らかい素材は密閉性に優れますが、高圧下では隙間から素材がはみ出す「押し出し」が起きやすくなります。逆に硬い素材は耐圧性に優れますが、シール面への追従性が低下するため、用途に応じた適切な硬度選定が必要です。

Oリングの寿命を延ばすにはどうすればよいですか？

適切な材質選定はもちろんのこと、表面粗さの最適化と適切な潤滑の維持が重要です。また、設置時に無理なねじれを与えないことや、使用環境の温度・圧力が設計限界を超えないように管理することが不可欠です。
