ミネラルウールの特性と用途：産業用断熱材から水耕栽培まで

ミネラルウールとは、岩石やスラグ（鉱滓）、セラミックスなどの鉱物原料を高温で溶融させ、それを紡糸または延伸して作られた繊維状の材料です。19世紀に誕生して以来、その優れた断熱性と耐火性から、建築物の構造材や配管の被覆、さらには工業用炉のライニングに至るまで、幅広い分野で不可欠な素材として活用されています。

一般的に「ロックウール」や「鉱物綿」とも呼ばれ、その組成や製造方法によって、石を主原料とするストーンウールや、製鉄所の副産物を利用するスラグウールなどに分類されます。また、欧州ではガラスウールやセラミックファイバーもこのカテゴリーに含まれることがあります。

Key Facts

• 多様な用途：断熱、吸音、ろ過、水耕栽培の培地として利用される。
• 高い耐火性：素材により1,000°Cを超える高温環境でも使用可能。
• 製造プロセス：溶融した鉱物を高速回転ディスクなどで紡糸して微細な繊維を作る。
• 安全性：現代の多くの製品は生体溶解性が高く、肺から速やかに除去される設計となっている。

ミネラルウールの歴史と進化

ミネラルウールの歴史は古く、1840年にウェールズのエドワード・パリーがスラグウールを製造したのが始まりとされています。その後、1870年代には米国で特許が取得され、ドイツで商業生産が開始されました。初期の製法は、溶融したスラグに強い気流を吹き付けるもので、これは火山噴火時に形成される「ペレの髪（Pele's hair）」という自然現象を模したものでした。

20世紀に入ると技術はさらに進化し、1930年代にはカナダのソロルドで天然のドロマイトシェールを約1,650°Cで加熱し、回転ディスク（スピナー）を用いて紡糸する手法が確立されました。1940年代から50年代にかけては、より過酷な高温環境に対応した産業用ウールが登場し、70年代以降にさらに多様な製品ラインナップが展開されるようになりました。

種類と技術的特性

ミネラルウールは、使用される鉱物の種類によって特性が大きく異なります。特に産業用途で重要なのが「高温用ミネラルウール」で、これは通常1,000°C以上の耐熱性を持ち、鋳造所や工業炉などの極限環境で使用されます。

代表的な高温用ウールの分類

• アルカリ土類ケイ酸塩ウール (AESウール)：酸化カルシウム、酸化マグネシウム、二酸化ケイ素の混合物からなる非晶質ガラス繊維です。家庭用電化製品や連続運転設備に用いられ、生体溶解性が高い（体液に溶解しやすい）特性を持つ製品が多くあります。
• アルミノケイ酸塩ウール (ASW)：酸化アルミニウムと二酸化ケイ素をほぼ等量で配合した繊維で、耐火セラミックファイバー（RCF）とも呼ばれます。主に900°Cを超える間欠運転設備や過酷な条件下で使用されます。
• 多結晶ウール (PCW)：酸化アルミニウムを70%以上含む繊維で、ゾル-ゲル法を用いて製造されます。1,300°Cを超える超高温域や、特殊な化学的・物理的条件下での利用に適しています。
• カオウール (Kaowool)：カオリンを原料とした初期の高温用ウールの一つで、最大1,650°C近い温度に耐えることが可能です。

製造方法と物理的構造

ストーンウールの製造では、約1,600°Cで溶融した岩石に空気や蒸気を吹き付けるか、あるいは綿菓子を作るように高速回転するヘッドで紡糸します。これにより、直径2〜6マイクロメートルの極めて細い繊維が複雑に絡み合った構造が形成されます。製品によっては、粉塵を抑えるためのオイルや、形状を固定するための結合剤（テルポリマーなど）が添加されます。

幅広い活用シーン

個々の繊維は熱伝導率が高いものの、シートやロール状に成形されることで内部に大量の空気を保持し、極めて優れた断熱・吸音性能を発揮します。

建築・工業分野

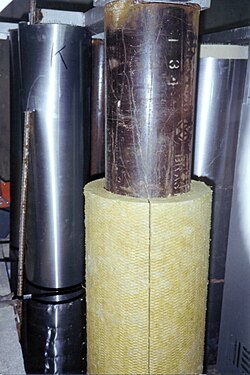

耐火性能が高いため、建築物の壁内部や配管の被覆、スプレーによる耐火被覆など、受動的防火対策として広く採用されています。また、自動車業界ではブレーキパッドやガスケットの充填材、プラスチックの補強材としても利用されています。

産業用高温設備

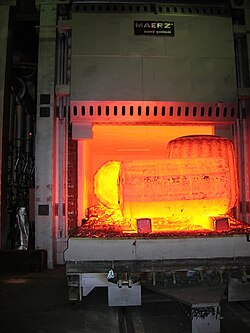

工業炉や鋳造所のライニングに使用することで、熱効率の向上と安全性の確保を実現します。従来の耐火レンガに比べて軽量な構造を実現できるのが大きなメリットですが、コストは高くなる傾向にあります。

水耕栽培への応用

保水性と通気性を同時に確保できるため、植物の根の成長を促す培地として利用されます。ただし、製造直後はpH値が高いため、栄養液に浸してpH 5.5程度に調整する「コンディショニング」という工程が必要です。

安全性と環境への配慮

ミネラルウールの安全性については、国際がん研究機関（IARC）が評価を行っています。2000年以降に製造された一般的なグラスウール、ストーンウール、スラグウールは「ヒトに対する発がん性を分類できない（グループ3）」とされています。一方で、一部の産業用耐火セラミックファイバーなどは「発がん性の可能性がある（グループ2B）」に分類されており、取り扱いには注意が必要です。

物理的な刺激として、繊維が皮膚に触れると一時的な痒みを引き起こすことがあります。そのため、作業時には適切な保護具の使用が推奨されており、OSHA（米国労働安全衛生局）などの機関が職場での曝露限界値を設定しています。

代替素材の動向

非分解性や健康リスクへの懸念から、ヘンプ（麻）、フラックス（亜麻）、羊毛、木材、コルクなどの天然素材による代替が進んでいます。これらは生分解性に優れていますが、ミネラルウールに比べると耐カビ性が低く、可燃性が高いという課題があります。

まとめ：素材別耐熱温度の比較

以下に、代表的なミネラルウール系素材の耐熱温度の目安をまとめます。

素材別耐熱温度一覧

素材名	耐熱温度（目安）
ガラスウール	230–260 °C
ストーンウール	700–850 °C
セラミックファイバーウール	1,200 °C以上

Frequently Asked Questions

ミネラルウールは体に有害ですか？

現代の多くの製品は生体溶解性が高く、肺に吸い込んでも速やかに除去されるよう設計されています。ただし、一部の産業用特殊繊維は発がん性のリスクが指摘されており、また物理的な刺激で皮膚に痒みが出ることがあるため、適切な保護具を着用して取り扱うことが重要です。

水耕栽培で使う際に注意することはありますか？

そのままではpH値が高すぎて植物の成長に適さないため、使用前にpH 5.5に調整した栄養液に浸す「コンディショニング」が必要です。気泡が出なくなるまで浸すことで、安定した栽培環境を整えることができます。

「分類温度」とは何を意味しますか？

分類温度とは、24時間の加熱処理後に線収縮率が一定範囲（通常2〜4%）に収まる温度のことです。これは連続使用可能な温度ではなく、あくまで材料の耐熱性能を示す指標であり、実際の連続使用温度はこれより100〜150°C低くなるのが一般的です。

天然素材の断熱材と比べてどのようなメリットがありますか？

天然素材（ヘンプやコルクなど）に比べて、ミネラルウールは圧倒的に耐火性が高く、燃えにくいという利点があります。また、耐カビ性能に優れており、極めて高い温度環境でも形状と機能を維持できるため、産業用途では不可欠な素材となっています。
