鉄（Fe）の科学：基礎特性から産業利用、生物学的役割まで

鉄は、人類の文明を形作ってきた最も重要な金属元素の一つです。灰色の光沢を持つこの金属は、地球の核を構成する主要成分であるだけでなく、私たちの血液の中で酸素を運ぶ不可欠な役割を担っています。本記事では、化学的な基礎から工業的な応用、そして生命維持における重要性まで、鉄の多面的な性質を詳しく解説します。

Key Facts

• 原子番号26の遷移金属であり、周期表の第4周期・第8族に属する。
• 強磁性を持ち、磁石に強く引きつけられる性質がある。
• 地球上で最も豊富に存在する元素の一つで、特に地球の核に集中している。
• 同素体（温度によって結晶構造が変化する性質）を持ち、これが鋼の強度制御に利用される。
• 生物学的には、ヘムタンパク質（ヘモグロビンなど）の構成要素として酸素輸送を担う。

鉄の物理的・化学的特性

鉄は標準状態で固体であり、融点は1538°C、沸点は2861°Cという高い耐熱性を備えています。化学的には反応性が高く、特に酸素や水に触れると容易に酸化し、いわゆる「錆」を形成します。この酸化状態は、溶液のpHや電位によって変化し、複雑な化学挙動を示します。

鉄のスペクトル線は、天文学的な組成分析においても重要な指標となります。

結晶構造と同素変態

鉄の最大の特徴の一つは、温度変化に伴って結晶構造が変わる同素変態です。室温では体心立方格子（$\\alpha$-Fe）ですが、912°Cから1394°Cの間では面心立方格子（$\\gamma$-Fe）へと変化します。この構造変化が、合金としての鋼の硬度や靭性を決定づける鍵となります。

磁気的性質

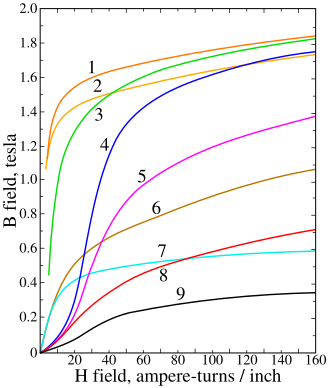

鉄は代表的な強磁性体であり、外部磁場がなくても自発的に磁化する能力を持ちます。キュリー点（1043 K）を超えると、この強磁性は失われます。様々な鉄合金や材料によって、磁化曲線（飽和磁化に至るまでの挙動）は異なります。

自然界における存在と起源

宇宙的な視点で見ると、鉄は恒星内部の核融合反応の最終段階で生成される安定した元素です。地球においては、重い性質を持つため中心部に集まり、巨大な金属核を形成しています。地殻中では純粋な金属状態ではなく、主に酸化鉄として存在しています。

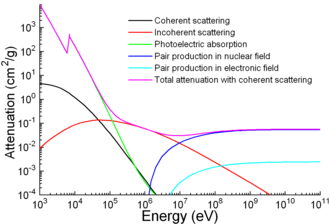

鉄の光子質量減衰係数は、放射線遮蔽などの物理的特性に影響を与えます。

隕石の中には、鉄とニッケルの合金が結晶化した「ウィドマンシュテッテン構造」を持つものがあり、これは地球内部の核に近い組成であると考えられています。

地表では、酸化鉄を含む黄土（オーカー）や、縞状鉄鉱層として堆積しており、これらは地球の酸素濃度の歴史を物語る重要な地質学的証拠となっています。

化学的性質と化合物

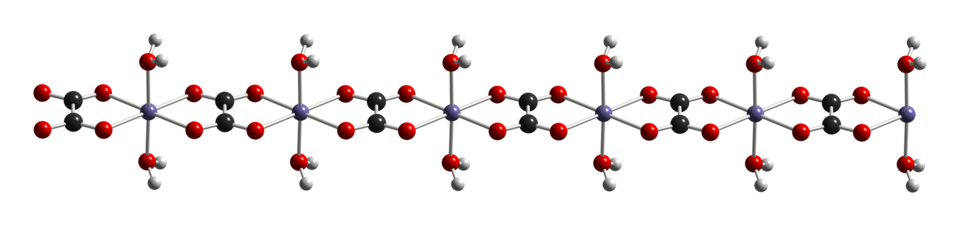

鉄は多様な酸化数（主に+2と+3）を取り、多彩な化合物を形成します。プルシアンブルーのような鮮やかな顔料から、工業的に利用される塩化鉄まで、その用途は多岐にわたります。

鉄の電位挙動はプールベー図（Pourbaix diagram）によって体系的に理解でき、どの条件下で腐食し、どの条件下で安定であるかが示されます。

代表的な鉄化合物

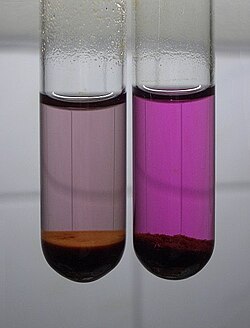

塩化鉄(III)のような水溶液は特有の色を持ち、チオシアン酸塩を用いた呈色反応は鉄(III)イオンの検出に利用されます。また、有機金属化合物である鉄ペンタカルボニルなどの特殊な形態も存在します。

鉄の冶金と産業利用

人類は紀元前5000年以前から鉄を利用し始めました。初期には隕鉄（隕石由来の鉄）が使われ、その後、高炉を用いた製鉄技術が発展しました。現代では、コークスを用いた還元反応や、天然ガスを用いた直接還元法によって大量に生産されています。

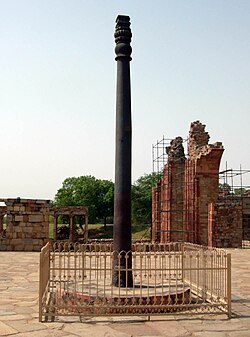

古代の鉄製品から、産業革命期の高炉まで、鉄の加工技術は文明の進化と共に歩んできました。

鋼（スチール）の製造

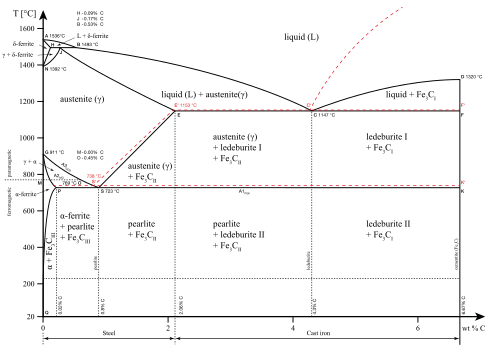

純鉄は比較的柔らかいため、炭素などの元素を添加して「鋼」にすることで、機械的強度を飛躍的に向上させます。鉄-炭素系状態図に基づき、冷却速度や温度を制御することで、マルテンサイトやベイナイトといった異なる組織を作り出し、用途に応じた硬度を実現します。

鉄および鋼の材料特性比較

材料種別	引張強度 (MPa)	ブリネル硬さ (BH)
鉄ウィスカー	11,000	-
強化鋼 (Ausformed)	2,930	850–1200
マルテンサイト鋼	2,070	600
パーライト鋼	1,200	350
純単結晶鉄	10	3

生物学的役割と健康

生命体にとって鉄は不可欠な微量元素です。特に動物においては、ヘム（Heme）という構造の一部として、血液中のヘモグロビンや筋肉中のミオグロビンに組み込まれ、酸素の輸送と貯蔵を担っています。

鉄が不足すると、酸素輸送能力が低下し、鉄欠乏性貧血を引き起こします。一方で、過剰な鉄の蓄積は細胞に毒性を及ぼし、特定の疾患や組織損傷の原因となるため、生体内ではフェリチンなどのタンパク質によって厳密に制御されています。

Frequently Asked Questions

鉄が錆びる理由は何ですか？

鉄が酸素と水に触れると、化学反応によって酸化鉄（水和酸化鉄）が形成されるためです。このプロセスは電気化学的な腐食反応であり、特に塩分などの電解質が存在すると加速されます。

「鋼」と「鉄」の違いは何ですか？

純粋な鉄は比較的柔らかいですが、そこに少量の炭素を混ぜ合わせることで強度が大幅に向上したものが「鋼（スチール）」です。炭素含有量によって、鋳鉄や鋼などの分類に分かれます。

体内で鉄が不足するとどうなりますか？

鉄はヘモグロビンの中心元素であるため、不足すると赤血球が十分に作られず、全身に酸素が行き渡らなくなる「鉄欠乏性貧血」となり、倦怠感や息切れなどの症状が現れます。

鉄の磁性はなぜ温度で変わるのですか？

鉄の原子レベルでの磁気モーメント（スピン）は、低温では一定方向に揃っていますが、温度が上がると熱振動によってこの整列が乱れます。キュリー点と呼ばれる特定の温度を超えると、完全にランダムな方向を向くため、強磁性を失います。
