計測工学(インストルメンテーション)の基礎から産業応用まで

🗓 2026年8月9日

私たちの生活や産業の至る所で、物理的な量を正確に把握し、制御する技術が活用されています。計測工学インストルメンテーションとは、物理量を指示・測定・記録するための計測器に関する総称であり、同時にそれらの機器を設計・製造するための科学と技術の領域を指します。この分野は、測定の標準を扱う計量学(メトロロジー)、自動化技術、そして制御理論と密接に結びついています。

計測の対象は非常に幅広く、家庭にあるシンプルな温度計から、化学プラントや精製所、航空機に搭載される高度なマルチセンサーシステムまで多岐にわたります。例えば、煙感知器やサーモスタットといった日常的なデバイスも、広義の計測システムの一部と言えます。

Key Facts

  • 定義: 物理量を測定・記録し、必要に応じて制御するための機器およびその学問領域。
  • 測定対象: 温度、圧力、流量、液位、電圧、振動、化学組成など、あらゆる物理・化学的パラメータ。
  • 信号の進化: 空気圧信号(3-15 psi)から電子信号(4-20 mA)、そして現代のデジタル通信(Ethernet APL等)へ移行。
  • 制御の形態: 個別のローカル制御から、中央集中管理、そして分散制御システム(DCS)へと高度化。
  • 役割: 生産性の向上、安全性の確保、システムの最適化および安定化を実現する。

計測される主要なパラメータ

計測工学では、プロセスの状態を把握するために多様な物理値を測定します。代表的な項目は以下の通りです。

  • 流体・熱力学的な値: 圧力(静圧・差圧)、流量、温度、液位、密度、粘度。
  • 電気的な値: 電圧、電流、周波数、インダクタンス、キャパシタンス、抵抗率。
  • 環境・化学的な値: 湿度、化学組成、化学的特性、有毒ガス、電離放射線。
  • 物理的な動作: 位置、振動、速度、重量。

計測技術の歴史的変遷

産業革命以前の黎明期

重量を比較する天秤や位置を示すポインターなど、計測の原型は古代から存在していました。紀元前1500年頃のエジプトでは水時計が使われており、紀元前270年頃には自動制御システムの基礎的な仕組みが登場していました。17世紀には、時計仕掛けで気象データを記録する「ウェザークロック」の設計も提案されていましたが、センサーと記録・制御を統合する概念が実用的になったのは産業革命以降のことです。

初期産業時代と空気圧制御

1930年代に入ると、現場の制御パネルで直接操作する方式から、空気圧送信機やPID制御(比例・積分・微分制御)を用いた自動制御へと進化しました。当時の標準的な空気圧信号は3〜15 psi(約20〜100kPa)であり、これにより遠隔地にあるバルブやアクチュエータの操作が可能になりました。

Pneumatic "three term" pneumatic PID controller, widely used before electronics became reliable and cheaper and safe to use in hazardous areas (Siemens Telepneu Example)

その後、トランジスタの登場により、配管による空気圧伝送から電気配線による伝送へと移行しました。当初は多様な規格が混在していましたが、1970年代にANSI/ISA S50規格として「4-20 mA」の電流信号が標準化されたことで、互換性と信頼性が飛躍的に向上し、メンテナンスコストの削減と精度の向上に寄与しました。

The evolution of analogue control loop signalling from the pneumatic era to the electronic era

自動プロセス制御の高度化

初期のプロセス制御では、オペレーターが現場を巡回して手動でバルブを調整していましたが、空気圧コントローラーの導入により現場での自動監視が可能になりました。さらに技術が進むと、コントローラーは中央制御室に集約され、壁一面のコントロールボードでプロセス全体を監視・操作する形態へと変化しました。

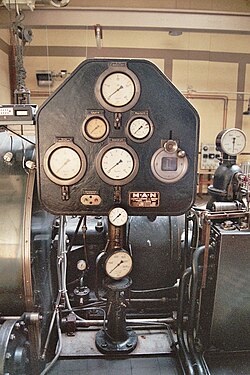

A local instrumentation panel on a steam turbine
Control valve

コンピュータによる統合システム(DCSとSCADA

個別のハードウェアによる制御は柔軟性に欠けていたため、電子プロセッサとグラフィックディスプレイを用いたコンピュータベースのアルゴリズムへと移行しました。これが分散制御システム(DCS)の誕生です。DCSやSCADA(監視制御・データ収集システム)の導入により、複雑なインターロックやカスケード制御の設定が容易になり、イベントログの自動記録や高度なアラーム管理が実現しました。

A pre-DCS/SCADA era central control room. Whilst the controls are centralised in one place, they are still discrete and not integrated into one system.
A DCS control room where plant information and controls are displayed on computer graphics screens. The operators are seated and can view and control any part of the process from their screens, whilst retaining a plant overview.

多様な分野への応用

家庭用デバイス

家庭内でも多くの計測システムが動作しています。例えば、バイメタル strip(2種類の金属を接合した板)を用いたサーモスタットは、温度変化による変形を利用してスイッチを切り替え、暖房を制御します。また、冷蔵庫の温度管理、製氷機のリミットスイッチ、トイレのフロートバルブ(液位センサー)などもシンプルな計測工学の応用例です。

自動車および航空機

現代の自動車は、エンジン回転数や速度だけでなく、バッテリー電圧、タイヤ空気圧、各種流体温度などを監視する複雑な計装を備えています。また、ABS(アンチロックブレーキシステム)やクルーズコントロールなどは、センサーとロジック、アクチュエータが統合された制御ループです。

航空機においては、初期の「スチームゲージ(空気圧を利用した針式計器)」から、現代のアビオニクス(航空電子機器)へと進化しました。慣性航法装置(INS)やGPS、気象レーダーなどが統合され、ヘッドアップディスプレイ(HUD)を通じてパイロットに提示されます。また、航空管制レーダーは、電磁パルスとトランスポンダの応答を利用した大規模な分散計測システムの一種と言えます。

研究室および専門エンジニアリング

研究環境では、IEEE-488(GPIB)バスなどを介してコンピュータで制御される一連の試験装置が利用されます。これらを設計・運用するのが計装エンジニア(Instrumentation Engineer)です。彼らはセンサーの選定から、制御ループの設計、最終制御要素(コントロールバルブやリレーなど)のサイジング、そしてP&ID(配管計装図)の作成までを担います。

Example of a single industrial control loop, showing continuously modulated control of process flow
The instrumentation part of a piping and instrumentation diagram will be developed by an instrumentation engineer.

産業用送信機の信号タイプまとめ

主要な産業用伝送信号の比較
信号タイプ 伝送媒体 特徴・用途
空気圧ループ (3-15 PSI) 空気圧 古典的な方式。防爆エリアや腐食環境に強い。
電流ループ (4-20 mA) 電気 世界的な標準。ノイズに強く信頼性が高い。
HART ハイブリッド 4-20mA信号にデジタルデータを重畳して送信。
Foundation Fieldbus / Profibus デジタル 高度なデータ通信とデバイス管理が可能。
Ethernet APL デジタル 最新の産業用イーサネット規格。高速・大容量。

Frequently Asked Questions

計測工学と計量学(メトロロジー)の違いは何ですか?

計量学は「測定の科学」であり、測定の正確さ、標準化、不確かさなどの理論的側面を追求します。一方、計測工学はそれらの理論を応用して、実際に機能する計測器や制御システムを設計・構築する実践的な技術領域を指します。

なぜ産業界では「4-20 mA」という電流信号が標準的に使われているのですか?

電圧信号に比べてノイズの影響を受けにくく、長距離の伝送に適しているためです。また、「4mA」をゼロ点(最低値)とすることで、断線(0mA)と最低値(4mA)を明確に区別できるというメリットがあります。

DCS(分散制御システム)を導入する最大のメリットは何ですか?

制御機能をプラント全体に分散配置することで、一部の故障がシステム全体に波及するリスクを軽減できる点です。また、中央のグラフィック画面でプロセス全体を俯瞰でき、柔軟な設定変更や高度なデータ管理が可能になります。

計装エンジニアが作成するP&IDとは何ですか?

Piping and Instrumentation Diagramの略で、日本語では「配管計装図」と呼ばれます。プロセスの配管経路とともに、どこにどのようなセンサーやバルブが設置され、それらがどのように制御系に接続されているかを記した設計図のことです。

空気圧制御は現代でも使われていますか?

電子制御が主流となりましたが、電気火花が厳禁な爆発性雰囲気(防爆エリア)や、極めて腐食性の強い環境など、電子機器の導入が困難な特殊な環境では、依然として空気圧方式が信頼される場合があります。
