疎水性シリカの特性と製造プロセス：ナノ構造による撥水メカニズム

二酸化ケイ素（シリカ）は本来、親水性の性質を持っていますが、表面に特定の化学基を結合させることで、水を強く弾く疎水性シリカへと変化させることができます。一般的に、アルキル基やポリジメチルシロキサン鎖などの疎水性グループを導入することでこの特性を実現します。これらの素材はナノ粒子として提供され、フュームドシリカや沈殿シリカ、あるいはエアロゾル自己組織化などの多様な手法で製造されています。

Key Facts

• 基本構造： 斜方晶系（空間群Pmna）の結晶構造を持ち、直方体のような形状をしています。
• 撥水原理： ナノ粒子の粗い表面構造により、水滴が表面の先端部分にしか接触せず、内部に浸透しないため水を弾きます。
• 化学的変化： 表面の親水性シラノール基（Si-OH）を、疎水性の炭化水素基やSi(CH3)基に置換することで機能化します。
• 幅広い用途： 塗料、化粧品、食品添加物から、エアロゲルの有機汚染物質吸着まで多岐にわたる産業で利用されています。

結晶構造と形態

疎水性シリカは、結晶学的に斜方晶系（Orthorhombic crystal structure）に分類されます。これは、立方格子の直交する2方向を伸長させたような構造であり、結果として長方形のプリズム状の形態をとります。この構造は、bipyramidal点群におけるPmnaという空間群に属しています。

斜方晶系には、以下のような異なる格子形式が存在します。

単純斜方格子（Simple orthorhombic）

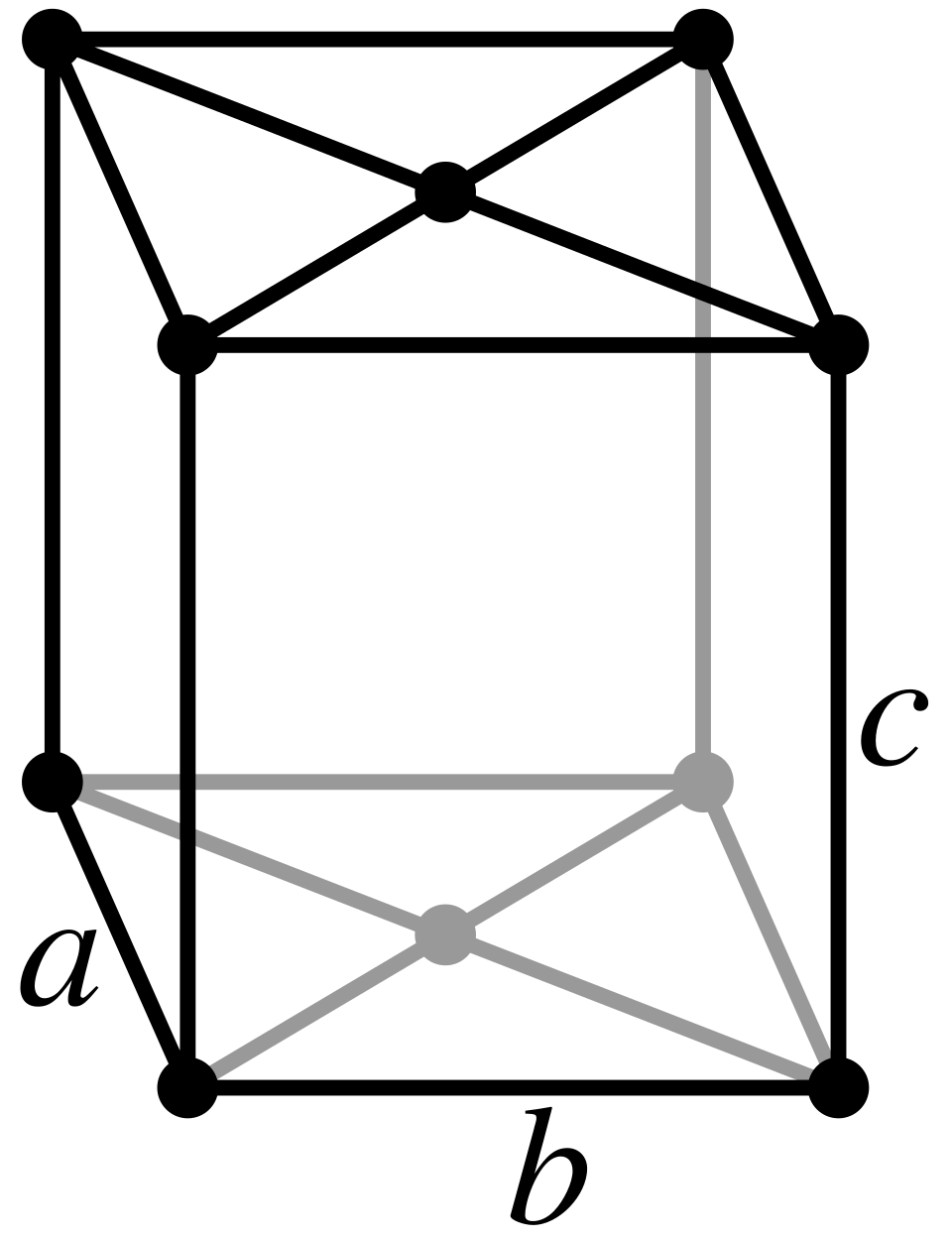

底心斜方格子（Base-centered orthorhombic）

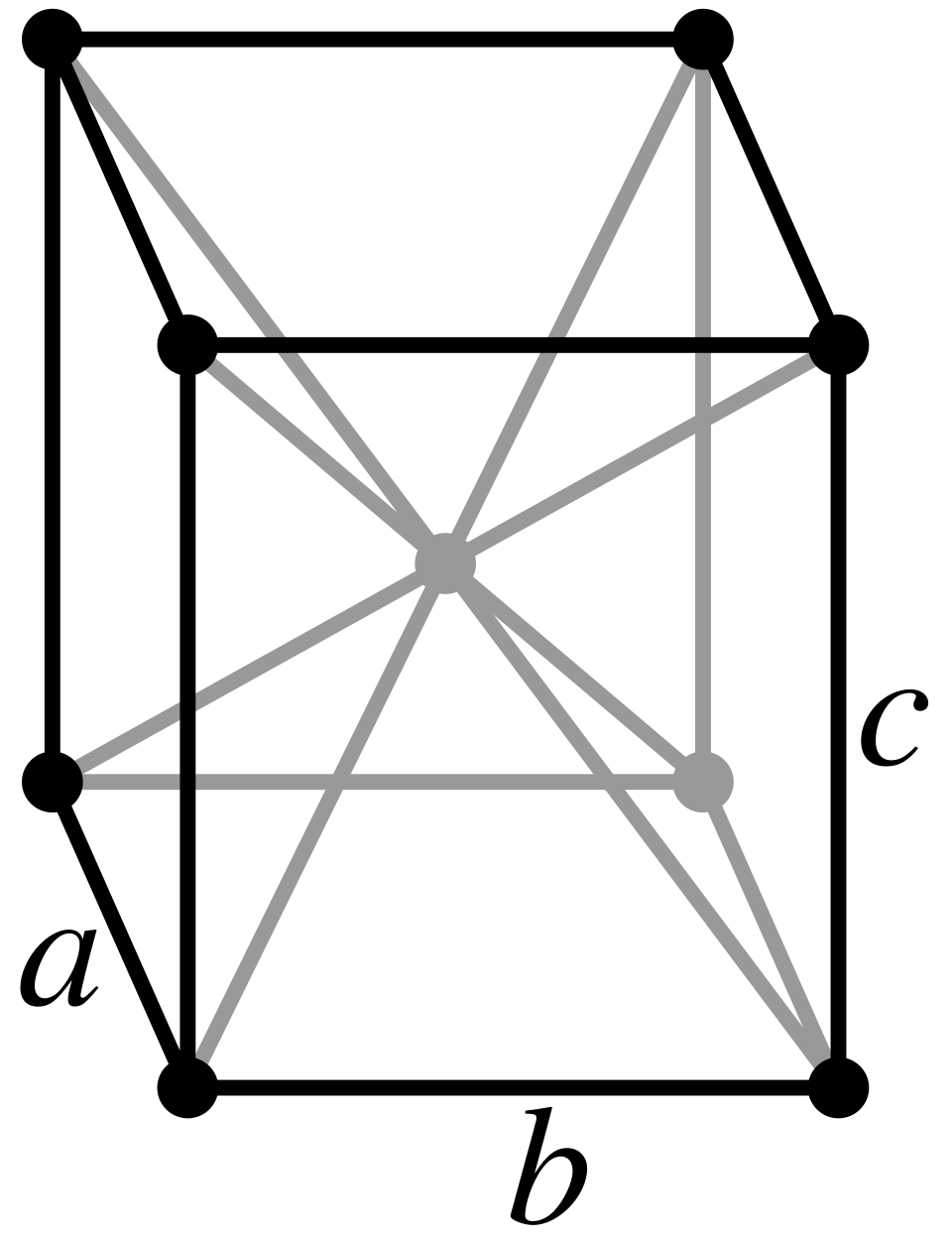

体心斜方格子（Body-centered orthorhombic）

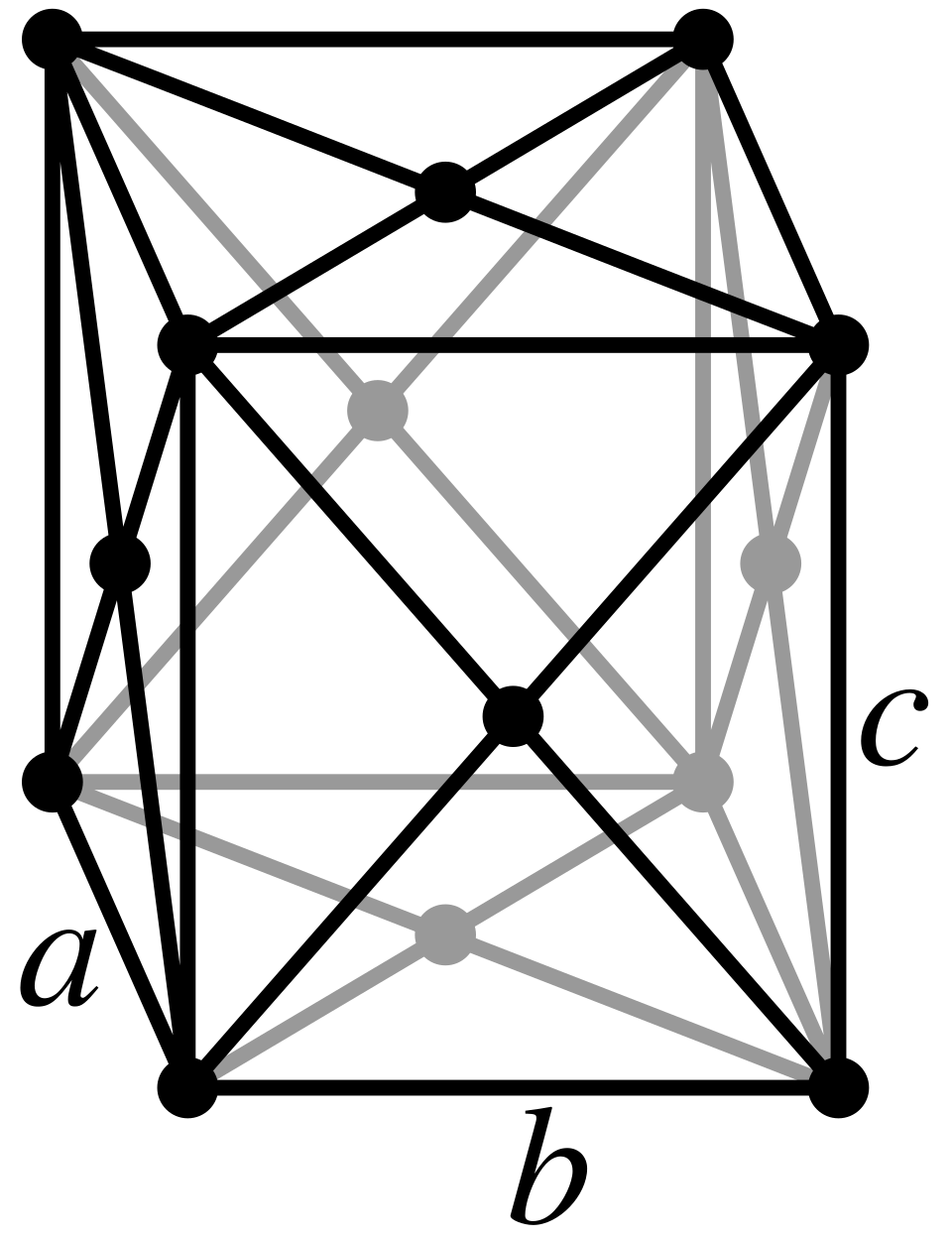

面心斜方格子（Face-centered orthorhombic）

撥水性のメカニズム

疎水性シリカが水を弾く理由は、その化学的組成と物理的なナノ構造の相乗効果にあります。素材の表面にこれらのナノ粒子をコーティングすると、微細で粗いテクスチャが形成されます。液体がこの表面に接触した際、水滴はナノ粒子の最上部のみに触れ、粒子間の隙間に浸透することができません。この物理的な遮断と、化学的な引力の欠如により、水は表面から強力に反発されます。

主要な製造プロセス

シリカの表面にある親水性のシラノール基（Si-OH）を、化学反応によって疎水性の基に置き換えることが製造の基本です。以下に代表的な手法を挙げます。

フュームドシリカおよび沈殿シリカの処理

フュームドシリカの場合、流動層反応器を用いて400℃の高温下でクロロシランと反応させる手法が一般的です。一方、沈殿シリカでは、沈殿溶液中でアルキルクロロシランやトリメチルシラノールを用いて疎水化処理を行います。その後、ろ過、洗浄、乾燥を経て、300〜400℃でテンパリング（熱処理）を行うことで反応を完結させます。

プラズマ重合によるコーティング

プラズマ重合を用いた手法では、1,7-オクタジエン（ppOD）などのジエン系炭化水素を利用してポリマー膜を形成します。回転チャンバーを備えた反応器内で高周波を用いることで、低エネルギープラズマ条件下でシリカ粒子にppOD膜を堆積させます。これにより、親水性の極性基であるSi-OHが非極性の炭化水素基（CxHy）で覆い隠され、粒子全体が疎水性を帯びます。

エアロゾル自己組織化法

この手法は、溶媒とシリカ粒子を含むコロイド前駆体から、ナノ構造粒子を迅速かつ連続的に生成するワンステッププロセスです。加熱や後処理が不要で、反応時間はわずか数秒と非常に効率的です。

プロセスでは、トリメチルシリルクロリド（TMCS）とエタノールを溶媒とし、アモルファス相のシリカナノ粒子を混合した前駆体をエアロゾル発生器で噴霧します。搬送ガスによって加熱炉に運ばれた液滴からエタノールが蒸発すると、シリカ粒子と表面処理剤であるTMCSの間で自己組織化が起こり、球状のナノ構造粒子が形成されます。この際、TMCSの濃度を高めることで比表面積が減少し、内部に多孔質構造が形成されます。最終的に、不安定なSiO2-OH基が加水分解に強いSi(CH3)基に置換されることで、高い疎水性が実現します。

産業応用と活用事例

疎水性シリカは、その優れた分散性、安定性、耐水性を向上させるため、単相または多相の複合材料として多くの製品に組み込まれています。

疎水性シリカの主な用途一覧

カテゴリー	具体的な適用例
工業材料	塗料、インク、接着剤、プラスチック、コーティング剤、シーラント、ポリエステル樹脂
化学製品	トナー、消泡剤、シリコンゴム、ケーブルゲル、グリース
消費財・その他	化粧品、食品添加物、環境浄化用エアロゲル（有機汚染物質の吸着）
機能制御	レオロジー制御（粘度調整）、懸濁安定化、機械的・光学的特性の変更

また、凝集したフュームドシリカを他の素材の表面に適用することで、その素材自体を疎水化させることも可能です。ボール状やブロック状のマイクロ・ナノ構造が表面の粗さを増大させ、水滴が表面の先端にのみ接触する状態を作り出すため、極めて高い撥水性能を得ることができます。

Frequently Asked Questions

疎水性シリカと親水性シリカの決定的な違いは何ですか？

最大の違いは表面の化学基です。親水性シリカは表面に水と親和性の高いシラノール基（Si-OH）を持っていますが、疎水性シリカはこれをアルキル基などの非極性基に置換しているため、水を弾く性質を持ちます。

エアロゾル自己組織化法のメリットは何ですか？

非常に高い生産速度で連続的に製造できる点です。反応時間が数秒と短く、製造後の加熱処理や化学的な後処理が不要であるため、効率的なプロセスと言えます。

なぜナノ構造が撥水性に寄与するのですか？

表面に微細な凹凸（粗さ）ができることで、水滴が表面の大部分に接触せず、凸部の先端のみに触れる状態になるためです。これにより水が表面に広がらず、球状に盛り上がって弾かれます。

どのような製品に利用されていますか？

塗料やインクの粘度調整（レオロジー制御）から、化粧品の質感向上、さらには環境浄化のためのエアロゲルなど、工業用から消費財まで非常に幅広い分野で利用されています。
