シル（岩床）の地質学的特徴と形成メカニズム

地球の内部でマグマが移動し、既存の岩層に割り込む現象を「貫入」と呼びます。その中でも、周囲の地層や面構造に沿って水平方向（平行）に広がる板状の貫入岩体をシル（Sill：岩床）と呼びます。シルは地層を突き破らずにその間に滑り込むため、「整合貫入」という特徴を持ちます。

一方で、既存の地層を横切るように垂直方向などに貫入するものはダイク（Dike：岩脈）と呼ばれ、シルとは対照的な「不整合貫入」となります。

Illustration showing the difference between a dike and a sill.

Key Facts

  • 整合的な構造：シルは周囲の堆積岩や火山岩の層理、あるいは変成岩の面構造に平行に形成される。
  • 形成プロセス：多くの場合、ダイクを通じて供給されたマグマが、岩石の脆い部分や弱面に沿って水平に広がることで形成される。
  • 溶岩流との違い：地表に出た溶岩流とは異なり、上下両面の周囲岩に熱による変成作用（接触変成作用）が見られる。
  • 経済的価値：特定の層状貫入岩（シルの一種）には、白金やクロムなどの希少金属が濃縮していることがある。

シルの形成過程と物理的特性

シルが形成されるためには、マグマが入り込むための「隙間」が必要です。周囲の岩石が脆く、破砕して面状の割れ目が生じた際、そこにマグマが浸入します。これは堆積岩の層間や、変成岩に見られる面構造（フォリエーション）などの弱面に沿って起こります。基本的には水平に配置されますが、その後の地殻変動（テクトニクス）によって、傾斜したりほぼ垂直に回転したりすることもあります。

大量のマグマが供給されると、シルが幾層にも積み重なり、「シル複合体」と呼ばれる大規模な構造や、巨大なマグマ溜まりを形成することがあります。

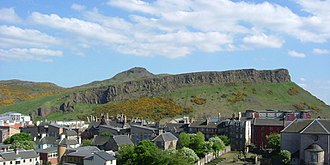

Salisbury Crags in Edinburgh, Scotland, a sill partially exposed during the Quaternary glaciation

溶岩流との見分け方

外見上、シルは固まった溶岩流と非常に似ていますが、地質学的な証拠によって区別が可能です。まず、シルは地下で形成されるため、周囲の岩石を溶かし込んだり、上下両方の境界線に接触変成作用（熱による岩石の変化）を及ぼしたりします。対して溶岩流は、下側の境界にしか熱影響が見られません。

また、溶岩流は地表でガスが抜けるため気泡の跡（ vesicular structure）が残りやすいですが、シルは上部の岩石による圧力があるため、気泡がほとんど形成されません。さらに、溶岩流の上面には風化の跡が見られますが、シルは周囲の岩石に覆われていたため、そのような風化は見られません。

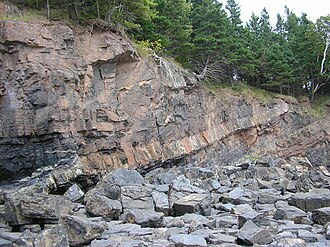

Mid-Carboniferous dolerite sill cutting Lower Carboniferous shales and sandstones, Horton Bluff, Minas Basin South Shore, Nova Scotia

特殊な形態と鉱床としての価値

トランスグレッシブ・シル（横断的岩床）

本来、シルは層に沿って広がるものですが、中には異なる地層レベルへと移動しながら貫入するものがあります。これらは短いダイク状のセグメントで結ばれており、トランスグレッシブ・シルと呼ばれます。近年の3D地震反射法による解析では、これらの構造が「お椀型（saucer-shaped）」をしている例が多く、複雑な形状を持っていることが明らかになっています。代表例として、イギリスのウィン・シル（Whin Sill）やカルー盆地のシルが挙げられます。

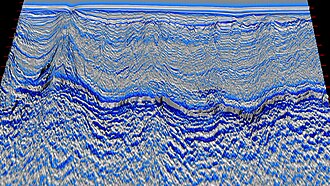

Seismic expression of basaltic sills from the Rockall Trough. Data courtesy UK OGA.

有用鉱物の濃縮

一部の層状貫入岩は、経済的に極めて重要な鉱床となります。南アフリカのブッシュフェルト複合体やグレート・ダイク、米国のダルースやスティルウォーターなどの大規模な複合体では、金、白金、クロムなどの希少元素が高濃度に蓄積しています。また、スコットランドのラム・ペリドタイト複合体やグリーンランドのスケールガルド複合体などの比較的小規模な例も存在します。

まとめ：シルの特徴一覧

シルとダイクおよび溶岩流の比較
特徴 シル (Sill) ダイク (Dike) 溶岩流 (Lava Flow)
貫入方向 層理に平行（整合） 層理を横切る（不整合） 地表に流出
接触変成作用 上下両面にあり 側面にあり 下側のみにあり
気泡（空隙） ほぼない（高圧下） 少ない 多い（ガス放出）
表面の風化 なし（被覆されている） 露出後のみ 上面に顕著

Frequently Asked Questions

シルとダイクの決定的な違いは何ですか？

最大の違いは「既存の地層との関係」です。シルは地層に沿って平行に広がる（整合的）のに対し、ダイクは地層を突き抜けて横切る（不整合的）形で貫入します。

シルはどのようにして作られますか？

主にダイクを通じて上昇してきたマグマが、周囲の岩石の割れ目や、堆積岩の層の間、変成岩の面構造などの「弱点」に沿って水平方向に押し広げられることで形成されます。

溶岩流と見間違えない方法はありますか？

岩石の上下を確認します。上下両方の境界に熱による変成が見られ、かつ岩石内部に気泡がほとんどなく、上面に風化の跡がない場合は、地表の溶岩流ではなく地下で固まったシルである可能性が高いです。

シルにはどのような価値がありますか？

特定の層状貫入岩（シルの一種）には、白金、クロム、金などの希少で価値の高い金属元素が濃縮して含まれていることがあり、重要な鉱床として採掘対象となります。

トランスグレッシブ・シルとは何ですか？

基本的には層に沿って広がるシルが、短い垂直方向の通路（ダイク状の部分）を介して、異なる高さの地層へと移動しながら貫入していく特殊な形態のシルを指します。
