地質図の基礎知識とデジタルマッピングの進化

地球の歴史を紐解くための重要なツールである地質図は、地表や地下に存在する岩石の種類や地層の重なり、断層などの構造的な特徴を視覚的に表現した特殊な地図です。地質学者は、現場での直接的な観察と分析データを統合し、解釈を加えることでこれらの地図を作成します。かつては紙のノートや地図に手書きで記録されていましたが、現代では高度なデジタル技術が導入され、調査の精度と効率が飛躍的に向上しています。

地質図では、岩石の単位（地質層）を色や記号で区別して表示します。また、地層の傾きや方向を示す「走向（strike）」と「傾斜（dip）」、あるいは線状構造の方向を示す「トレンド（trend）」と「プランジ（plunge）」といった記号を用いることで、平面的な地図上に三次元的な地質構造を再現しています。

Key Facts

• 地質図の目的： 岩石の種類、地層の分布、断層や褶曲などの構造的特徴を可視化すること。
• 表現手法： 岩相は色や記号で、三次元的な方向性は走向・傾斜などの専用記号で示す。
• デジタル化の利点： GPSによる正確な位置特定、リアルタイムでのデータ更新、3D可視化が可能。
• 歴史的背景： 最古の記録は紀元前1150年のエジプトのパピルスにまで遡る。

地質図の表現方法と専門用語

岩相と地層の表示

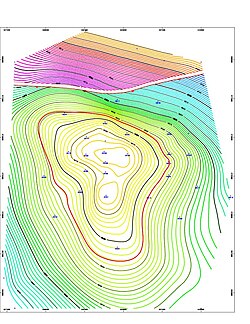

地質図において、異なる種類の岩石や時代別の地層は通常、色分けして表示されます。色に加えて特定の記号が併用されることもあり、これらの基準は利用する機関や権威によって異なります。また、特定の地層の表面を線で結んだ「層位等高線」や、地層の厚さの変化を示す「等厚線図（Isopach map）」を用いることで、地下の地形的な傾向を把握できます。ただし、地層が激しく破砕されていたり、不連続な箇所がある場合は、正確な表現が困難なケースもあります。

構造の方向を示す記号

地層の三次元的な向きを示すため、以下の概念が用いられます。

• 走向と傾斜： 走向は地層面と水平面の交線であり、傾斜は地層が最も急に下がる方向とその角度を指します。地図上では、走向を示す長い線と、下向き方向を示す短い線（傾斜線）、および角度の数値で表記されます。
• トレンドとプランジ： 線状の地質構造に用いられます。トレンドは構造が下がる方向を指す矢印で示され、プランジはその構造が水平面からどれだけ深く傾いているかの角度を指します。

地質図の歴史的変遷

地質図の歴史は非常に古く、現存する最古のものは紀元前1150年頃のエジプトで作られた「トリノ・パピルス」であり、建築用の石材や金の堆積場所が記されていました。近代的な地質図の先駆けとしては、1771年にフランスのニコラ・デマレストがオーヴェルニュの火山活動を研究して作成した地図が挙げられます。

19世紀に入ると、地質学は飛躍的に発展しました。アメリカでは1809年にウィリアム・マクルーアが全米を横断して5つの岩石クラスを分類した地図を作成し、イギリスでは1815年にウィリアム・スミスが独自の法則（スミスの法則）に基づいた地質図を完成させました。

デジタルマッピングへの移行

21世紀に入り、GPSやPDA、タブレットPCの普及により、地質調査は「デジタルマッピング」へと移行しました。これにより、現場でリアルタイムに位置を特定し、衛星写真や航空写真などの多様なレイヤーを重ね合わせて確認することが可能になりました。

デジタル化のメリットとデメリット

デジタル導入により、データ入力の転記ミスが減り、オフィスでの後処理時間が短縮されるなど、プロジェクト全体の効率が向上しました。また、ドロップダウンメニューなどの制約を設けることで、データの形式を統一し、必須項目の記入漏れを防ぐことができます。

一方で、電子機器の重量やバッテリー管理といった物理的な負担が増え、手書きに比べて詳細な記述が省略されやすくなるという懸念もあります。また、デジタルデータは保存形式の変更や破損のリスクがあり、紙のような長期的な安定性に欠ける点も課題です。

デジタルマッピングツールの進化

初期のデジタルマッピングは、1980年代後半のMERLINや1990年代のFIELDLOGなど、特定のハードウェアに依存したシステムから始まりました。その後、Esri社のArcGISをベースとしたGeoEditorやArcPad、さらにはオープンソースのQGISをベースとしたQFieldやMergin Mapsなど、汎用性の高いソフトウェアへと進化しています。

主要なデジタルマッピングソフトウェアの変遷（例）

期間	システム名	ベースソフト/ハードウェア
1989–1992	MERLIN	BGSカスタム / EPSON EHT400E
1991–1999	FIELDLOG	AutoCAD / Apple Newton PDA
2002–2010	MIDAS	ArcPAD / iPAQ PDA
2008–現在	BeeGIS	uDig / タブレット・PC
現在	QField / Mergin Maps	QGIS / スマートフォン・タブレット

世界における地質図の展開

地質図の作成は世界各地で戦略的に行われています。イギリスでは、イギリス地質調査所（BGS）が1835年から詳細なマッピングを続けており、陸上だけでなく大陸棚を含む海域の地質までカバーしています。シンガポールでは1974年に初の地質図が作成され、2009年には地下空間開発のニーズに伴い、より詳細な第2版が発行されました。

Frequently Asked Questions

地質図で使われる「走向」と「傾斜」とは具体的に何ですか？

走向は、傾斜している地層面と水平面が交わってできる線の方向を指します。傾斜は、その走向線に対して直角に、地層が最も急に下がる方向とその角度のことを指します。これらにより、地下で地層がどの方向にどれだけ傾いているかを表現します。

デジタルマッピングを導入する最大の利点は何ですか？

最大の利点は、現場でのデータ収集と解析の即時性です。GPSによる正確な位置記録に加え、複数の地図や衛星画像を同時に参照でき、収集したデータをそのままデータベース化できるため、事務所に戻ってからの転記作業が不要になります。

デジタルマッピングにはどのような欠点がありますか？

ハードウェアの重量やバッテリー消費などの物理的な制約があるほか、入力の手間から詳細なテキスト記述が簡略化され、情報の質が低下する可能性があります。また、デジタル形式は紙に比べて保存媒体の寿命や互換性の問題が発生しやすい点も挙げられます。

地質図の作成にはどのような設備が必要ですか？

伝統的な手法では地質コンパスやノートが必要ですが、デジタル手法では、屋外での使用に耐えうる堅牢な（Rugged）タブレットやPDA、高精度なGPS、そしてGIS（地理情報システム）ソフトウェアが不可欠です。特に屋外での視認性が高いディスプレイや、長時間のバッテリー駆動が求められます。
