ガリウム砒素（GaAs）の特性と次世代半導体への応用

現代の電子デバイスにおいて、シリコン（Si）に代わる、あるいはそれを補完する高性能材料として注目されるのがガリウム砒素（GaAs）です。ガリウムと砒素からなるこの化合物半導体は、特有の物理的・電気的特性を持ち、高速通信や宇宙開発、光学デバイスなどの最先端分野で不可欠な役割を果たしています。

1926年にヴィクトル・ゴルシュミットによって初めて合成されたGaAsは、その後、1950年代に半導体としての特性が特許化され、商業的な単結晶生産が始まりました。以来、赤外線LEDや高効率な太陽電池など、シリコンでは実現困難な機能を持つデバイスの開発へと繋がっています。

Key Facts

• 高速動作：電子移動度が非常に高く、シリコンよりも高速なスイッチングが可能です。
• 光学特性：ダイレクトバンドギャップ構造を持ち、光の放出・吸収効率に優れています。
• 耐放射線性：放射線に対する耐性が強く、宇宙空間での利用に適しています。
• 高効率発電：多接合型の太陽電池として、世界最高水準の変換効率を記録しています。

物理的・化学的特性

ガリウム砒素は、外観としては灰色の結晶であり、湿った状態ではニンニクのような特有の臭気を放ちます。結晶構造はジンクブレンド構造（閃亜鉛鉱構造）をとり、正四面体型の配位幾何学を有しています。

技術的に最も重要なのは、そのバンドギャップ（電子が価電子帯から伝導帯へ移動するために必要な最小エネルギー）が1.424 eV（300K時）である点です。これはダイレクトバンドギャップと呼ばれ、電子がエネルギーを失う際に効率よく光（赤外線）を放出できるため、発光素子の材料として極めて優秀です。

また、電子移動度が9000 cm/(V·s)と非常に高く、これがデバイスの高速動作を可能にする要因となっています。一方で、水には不溶ですが、塩酸などの酸には溶解するという化学的性質を持ちます。

主要な応用分野とデバイス

高速電子デバイス

GaAsは、その高い電子移動度を活かし、さまざまなトランジスタに応用されています。代表的なものに、金属半導体電界効果トランジスタ（MESFET）や高電子移動度トランジスタ（HEMT）があります。1980年代には、シリコン製よりも高速で耐放射線性に優れたマイクロプロセッサが開発され、軍事利用やスーパーコンピュータ（Cray-3など）への導入が試みられました。

高効率太陽電池

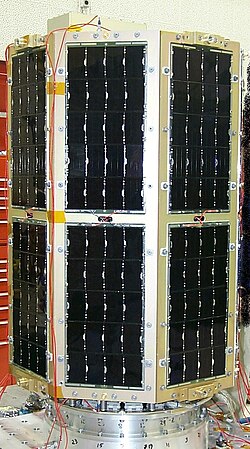

GaAsベースの太陽電池は、シリコン製を凌駕する変換効率を誇ります。特に、ゲルマニウムやインジウムガリウムリンを組み合わせた多接合太陽電池は、32%を超える高い効率を実現しており、火星探査機「スピリット」や「オポチュニティ」、ハッブル宇宙望遠鏡などの電源として採用されています。

光学デバイスとセンサー

ダイレクトバンドギャップ特性により、レーザーダイオード（LD）やLEDの基幹材料となっています。また、バンドギャップの端が温度によって変化（約0.4 nm/K）する性質を利用し、光ファイバーを用いた高精度な温度センサーとしても活用されています。

シリコン（Si）との比較

GaAsは多くの面でシリコンを上回りますが、課題も存在します。以下の表に主な違いをまとめます。

ガリウム砒素（GaAs）とシリコン（Si）の比較

特性	ガリウム砒素 (GaAs)	シリコン (Si)
電子移動度	非常に高い（高速動作向き）	中程度
バンドギャップ	ダイレクト（発光効率が高い）	インダイレクト（発光効率が低い）
正孔移動度	低い（約400 cm2/Vs）	高い（約500 cm2/Vs）
不純物密度	高い（微細化が困難）	非常に低い（極微細化が可能）
コスト・製造	高価	安価で量産性が高い

シリコンは正孔移動度が高いため、低消費電力なCMOSロジック回路の構築に適していますが、GaAsはCMOS構造を持たないため消費電力が大きくなる傾向にあります。また、シリコンは5nmレベルまでの微細化が進んでいますが、GaAsは不純物密度の影響で一般的に500nm程度のプロセスが主流となっています。

安全性と取り扱い

GaAsの取り扱いには厳格な安全管理が必要です。GHS分類では「危険」とされており、発がん性（H350）や生殖能への悪影響（H360F）、および特定の標的臓器への毒性（H372）が指摘されています。取り扱う際は、吸入を避けるための適切な換気と保護具の使用が必須です。

Frequently Asked Questions

ガリウム砒素が宇宙空間での利用に適しているのはなぜですか？

シリコンに比べて放射線に対する耐性が非常に高く、過酷な宇宙環境下でも性能劣化が起こりにくいためです。また、太陽電池としての変換効率が極めて高いことも大きな要因です。

ダイレクトバンドギャップとは何ですか？

電子が伝導帯から価電子帯へ遷移する際、結晶運動量（kベクトル）の変化を伴わずに直接遷移できる構造のことです。これにより、エネルギーが熱ではなく光として効率的に放出されるため、LEDやレーザーなどの発光デバイスに適しています。

なぜGaAsはシリコンのように微細なチップにできないのですか？

GaAsはシリコンに比べて結晶内の不純物密度が高く、極めて小さな構造を構築した際に欠陥の影響を受けやすいためです。そのため、商用プロセスではシリコンほどの微細化は困難とされています。

GaAs太陽電池の最高効率はどのくらいですか？

単接合セルでは29.1%（2019年時点）の記録がありますが、特定の条件下（単色レーザー光照射）では68.9%という極めて高い変換効率が報告されています。

GaAsの製造にはどのような方法がありますか？

主に、気相成長法（VPE）、有機金属化学気相成長法（MOCVD）、および分子線エピタキシー法（MBE）などの高度な薄膜成長技術が用いられています。
