フラックス（束）の概念と物理学・数学における応用

物理学や数学の世界で頻繁に登場するフラックス（Flux）とは、日本語で「束（そく）」と訳されます。簡単に言えば、ある特定の面を通り抜ける物質、エネルギー、あるいは場の「流れ」の量を表す概念です。ラテン語で「流れる」を意味するfluxusに由来し、アイザック・ニュートンが微分学に導入して以来、科学的な解析に不可欠なツールとなりました。

フラックスは、単なる液体の流れだけでなく、光のエネルギーや磁場、さらには量子力学における確率の移動まで、目に見えない多様な現象を定量化するために用いられます。

Key Facts

  • 定義: 単位時間あたりに単位面積を通過する量、またはベクトル場の表面積分として定義される。
  • 数学的性質: ベクトル場において、面に垂直な成分のみがフラックスに寄与する。
  • 輸送現象: 熱、質量、運動量などの移動速度を記述するベクトル量として扱われる。
  • 電磁気学: 電場や磁場の「線の数」として視覚化され、ガウスの法則などの基礎となる。

フラックスの数学的定義とメカニズム

数学的な視点から見ると、フラックスはベクトル場（空間の各点にベクトルが割り当てられた状態）の表面積分として定義されます。ある面を通過するフラックスを計算する場合、その面に対して垂直な方向（法線方向）の成分だけがカウントされます。面に平行に流れる成分は、面を「通り抜けて」いないため、フラックスには寄与しません。

The field lines of a vector field F through surfaces with unit normal n, the angle from n to F is θ. Flux is a measure of how much of the field passes through a given surface. F is decomposed into components perpendicular (⊥) and parallel ( ‖ ) to n. Only the parallel component contributes to flux because it is the maximum extent of the field passing through the surface at a point, the perpendicular component does not contribute. Top: Three field lines through a plane surface, one normal to the surface, one parallel, and one intermediate. Bottom: Field line through a curved surface, showing the setup of the unit normal and surface element to calculate flux.

具体的に計算を行う際は、複雑な曲面を非常に小さな平面的なパッチ（微小面積 $dS$）に分割します。各パッチにおいて、ベクトル場 $\mathbf{F}$ と単位法線ベクトル $\mathbf{n}$ の内積をとり、それに面積を掛け合わせたものを合計（積分）することで、面全体の総フラックスを求めます。

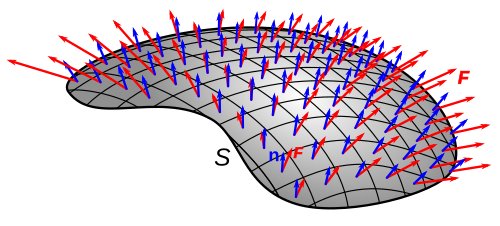

To calculate the flux of a vector field F (red arrows) through a surface S the surface is divided into small patches dS. The flux through each patch is equal to the normal (perpendicular) component of the field, the dot product of F(x) with the unit normal vector n(x) (blue arrows) at the point x multiplied by the area dS. The sum of F · n, dS for each patch on the surface is the flux through the surface.

視覚的に理解する場合、ベクトル場を「流線」として描き、その線が面をいくつ突き抜けているかを数えることで、フラックスの大きさをイメージすることができます。

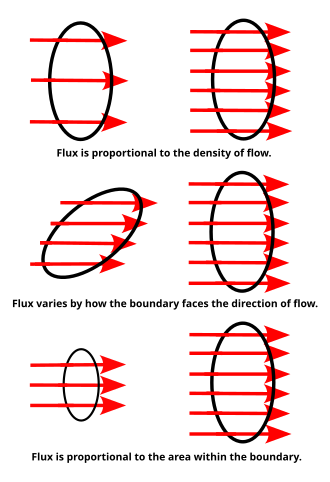

The flux visualized. The rings show the surface boundaries. The red arrows stand for the flow of charges, fluid particles, subatomic particles, photons, etc. The number of arrows that pass through each ring is the flux.

輸送現象におけるフラックス

工学や物理学の「輸送現象」の分野では、フラックスは単位面積あたりの流速として定義されます。これは、ある物理量がどれだけの速さで面を横切るかを示す指標です。例えば、川の断面積を単位時間あたりに通過する水の量や、地面に降り注ぐ太陽エネルギーの強さがこれに当たります。

代表的な輸送フラックスの種類

自然界や工業プロセスで重要となる主なフラックスには、以下のようなものがあります。

  • 熱フラックス: 単位面積を通過する熱エネルギーの速度（フーリエの法則）。
  • 拡散フラックス: 分子が濃度勾配に従って移動する速度（フィックの法則）。
  • 質量フラックス: 単位面積あたりに流れる質量の速度。
  • 運動量フラックス: 粘性などによる運動量の伝達速度（ニュートンの粘性法則）。
  • 粒子フラックス: 単位面積を通過する粒子の数。

電磁気学と量子力学への応用

フラックスの概念は、目に見えない「場」の解析において極めて重要です。

電磁気学における役割

電磁気学では、電場 $\mathbf{E}$ や磁場 $\mathbf{B}$ のフラックスが扱われます。特にガウスの法則は、閉曲面から外へ出る電束の総量が、その内部に含まれる全電荷量に比例することを述べており、電磁気学の根幹をなす法則です。また、磁束の変化が起電力を生むという現象は、発電機やインダクタの動作原理となっています。

量子力学における確率流

量子力学では、粒子の存在確率の密度が時間的にどう変化するかを記述するために「確率流密度（Probability Flux）」という概念が使われます。これは、粒子が特定の領域から別の領域へ移動する確率的な流れを数学的に表現したものです。

放射量測定（ラジオメトリ）の単位系

光や電磁波のエネルギーを扱う放射量測定では、フラックスに関連する厳密な単位が定義されています。

放射量測定における主要な量と単位
物理量 記号 SI単位 意味
放射束 (Radiant flux) $\Phi_e$ ワット (W) 単位時間あたりに放出・受信される放射エネルギー
放射照度 (Irradiance) $E_e$ $\text{W/m}^2$ 単位面積あたりに受信される放射束
放射輝度 (Radiance) $L_{e,\Omega}$ $\text{W/(sr}\cdot\text{m}^2)$ 単位立体角および単位投影面積あたりの放射束
放射出射度 (Radiant exitance) $M_e$ $\text{W/m}^2$ 単位面積から放出される放射束

Frequently Asked Questions

フラックスと流速の違いは何ですか？

流速は単に物体が移動する速度を指しますが、フラックスは「ある面をどれだけの量が通り抜けているか」という、面積と時間、そして量の関係を含んだ概念です。輸送現象においては、流速を面積で割ったものがフラックスに相当します。

なぜ面に平行な成分は無視されるのですか？

フラックスの定義は「面を通過する量」を測ることにあるためです。面に平行に移動している物体や場は、その面を突き抜けていないため、通過量としてはカウントされません。数学的には、法線ベクトルとの内積をとることで、垂直成分のみを抽出しています。

電磁気学での「束」は実際に何かが流れているということですか？

必ずしもそうではありません。例えば電束（Electric flux）の場合、実際に粒子が流れているわけではなく、電場の強さと方向を視覚的・数学的に表現するための概念的な「流れ」として扱われます。

ガウスの法則とフラックスはどう関係していますか？

ガウスの法則は、ある閉じた面（閉曲面）から外へ出ていく電束の総量（ネットフラックス）を計算することで、その内部にどれだけの電荷が存在するかを直接的に導き出せるという法則です。
