現代の電気インフラにおいて、電力を安全かつ効率的に輸送するためには、電気を「流す」技術と同じくらい「止める」技術が不可欠です。電気絶縁体(Insulator)とは、電気の流れを妨げる性質を持つ材料のことであり、電線や電気機器の安全性を確保するための基盤となっています。
絶縁体の本質は、原子レベルでの電子の結合状態にあります。導体とは異なり、絶縁体の電子は原子に強く拘束されており、外部から電圧がかかっても自由に移動することができません。物理学の電子バンド理論では、電子が移動するための「空き状態(量子状態)」が存在しないため、電流が流れないと説明されます。この「電気の通りにくさ」を示す指標が比抵抗であり、絶縁体はこの値が極めて高いのが特徴です。
Key Facts
- 基本機能: 電流の自由な移動を制限し、導体同士の短絡や地絡を防ぐ。
- 主要材料: ガラス、磁器(セラミックス)、ポリマー、空気、絶縁油などが使用される。
- 絶縁破壊: 過剰な電圧により絶縁性能が失われる現象で、「パンクチャ」と「フラッシュオーバー」に分かれる。
- 設計の要点: 屋外設備では、汚れや水分による漏電を防ぐため「沿面距離(クリーページ)」を長く設計する。
- 進化の歴史: 初期の木材やゴムから、耐久性の高い磁器や合成樹脂へと発展した。
絶縁材料の種類と特性
用途に応じて、固体、液体、気体のさまざまな絶縁体が使い分けられています。最も身近で重要な絶縁体は「空気」ですが、高電圧設備では空気だけでは不十分なため、特殊な材料が導入されます。
固体絶縁体
電線を被覆するPVC(ポリ塩化ビニル)などの柔軟なプラスチックから、送電塔で使われる硬い磁器まで多岐にわたります。特に磁器(ポーセリン)は、粘土や石英、アルミナなどを焼成して作られ、表面に釉薬をかけることで撥水性を高めています。アルミナ含有量の高い磁器は機械的強度に優れ、過酷な環境下での使用に適しています。

また、ケーブル内部では複数の芯線を個別に絶縁し、さらに外装で保護する構造が一般的です。

液体および気体絶縁体
大型の変圧器やコンデンサでは、空気の代わりに絶縁油が充填されます。これは、高電圧によるアーク放電を防ぐためです。また、超高圧設備では、空気よりも絶縁性能の高い六フッ化硫黄(SF6)などの高圧ガスが使用されることもあります。
高電圧送電における碍子の設計と役割
送電線などの屋外設備では、電線を支持しつつ電柱や鉄塔への漏電を防ぐための支持絶縁体、いわゆる碍子(がいし)が重要な役割を果たします。
絶縁破壊のメカニズム
絶縁体が耐えられない電圧に達すると、以下の2パターンの破壊が起こります。
- パンクチャ(内部破壊): 絶縁体内部を電気が突き抜ける現象。材料自体が物理的に損傷するため、多くの場合、交換が必要です。
- フラッシュオーバー(表面放電): 絶縁体の表面や周囲の空気を伝ってアークが発生する現象。材料へのダメージは少ない傾向にあります。
設計上の工夫として、パンクチャが起こる前にフラッシュオーバーが発生するように設定し、設備全体の致命的な損傷を避ける手法が取られています。

環境対策と形状の工夫
屋外の碍子は、雨や塩分、埃などの汚れによって表面に導電路ができやすくなります。これを防ぐため、表面にひだ(波形)をつけたり、傘のような形状(シェッド)を設けたりして、電気的な経路である沿面距離を意図的に長く設計しています。

碍子の種類と用途
電圧の高さや設置場所に応じて、さまざまな形式の碍子が使い分けられています。
低・中電圧用

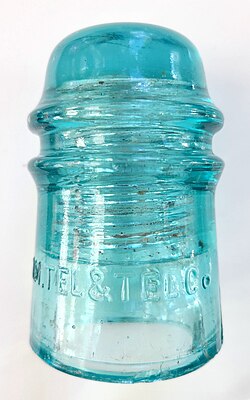

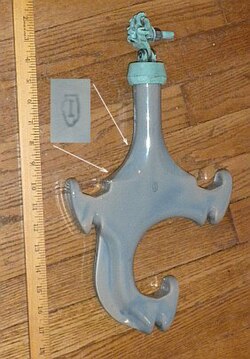

- ピン碍子: 電柱の腕金に固定し、上部の溝に電線を固定する形式。主に33kVまでの配電線に使用されます。
- シャックル碍子: 低圧配電線で用いられ、水平または垂直に設置可能です。

高電圧用
- 懸垂碍子: 33kVを超える高電圧線で使用されます。ディスク状の絶縁体を直列に連結した「ストリング」形式で、電圧に応じてディスクの数を増やすことで絶縁性能を調整できます。
- strain碍子(引張碍子): 直線的に張られた電線の端部や、曲がり角などの強い張力がかかる箇所に使用されます。

また、電線が建物や機器に入る箇所には、導体を内部に収めた中空構造のブッシングが使用されます。

特殊な例として、鉄道の第三軌条(給電レール)では、シース状の絶縁体で保護された構造が採用されています。

絶縁技術の歴史的変遷

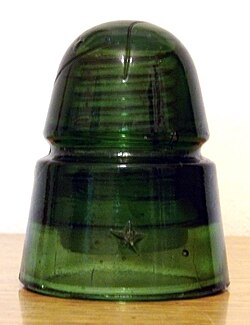

初期の電信時代には、木材や天然ゴム、グッタペルカ(天然樹脂)などが絶縁材として試行されました。しかし、木材は吸水して導電し、ゴムは紫外線で劣化するという課題がありました。1840年代半ばになると、より化学的に安定したガラスやストーンウェア(せっ器)への移行が進みました。

その後、19世紀後半には磁器(ポーセリン)が主流となり、その高い機械的強度と絶縁性能により、世界的な高電圧送電網の拡大を支えました。さらに、単一の大型碍子では限界があった電圧域に対し、モジュール式の懸垂碍子が開発されたことで、500kVを超える超高圧送電が可能となりました。
絶縁性能のまとめ
| 材料 | 主な用途 | 特徴 | 弱点 |
|---|---|---|---|
| 磁器(ポーセリン) | 高圧送電線、碍子 | 高強度、耐候性に優れる | 重量がある、衝撃に弱い |
| ガラス | 通信線、一部の送電線 | 低コスト、内部欠陥が見えやすい | 結露しやすい、熱衝撃に弱い |
| ポリマー(PVC等) | 屋内配線、ケーブル被覆 | 柔軟性、加工性が高い | 耐熱性が低い、紫外線劣化 |
| 絶縁油 | 大型変圧器 | 高い放電防止能、冷却効果 | 漏洩リスク、可燃性 |
Frequently Asked Questions
なぜ碍子にはひだや傘のような形状がついているのですか?
雨や汚れが付着した際に、電気が表面を伝わって漏れる「漏電路」を長くするためです。形状を複雑にすることで、物理的な距離以上の電気的距離(沿面距離)を確保し、フラッシュオーバーを防いでいます。
ガラス製と磁器製の碍子ではどちらが優れていますか?
一概にどちらが良いとは言えませんが、磁器は複雑な形状に成形でき、機械的強度と耐候性に非常に優れています。一方、ガラスは製造コストが低く、絶縁破壊が起きた際に粉砕するため、故障箇所の視認性が高いというメリットがあります。
「パンクチャ」と「フラッシュオーバー」の違いは何ですか?
パンクチャは絶縁体の中を電気が突き抜ける「内部破壊」であり、材料が永久的に損傷します。対してフラッシュオーバーは、絶縁体の表面や周囲の空気を伝わって電気が飛ぶ「表面放電」であり、材料自体は無傷である場合が多いのが特徴です。
超高圧送電線でディスクをたくさん繋げているのはなぜですか?
電圧が高くなるほど、必要な絶縁距離が長くなります。単一の巨大な碍子を作るのは製造・運搬ともに困難であるため、小さなディスク状の絶縁体を直列に繋ぐ「懸垂方式」を採用し、電圧に合わせて個数を調整することで効率的に絶縁性能を高めています。
