圧縮空気エネルギー貯蔵（CAES）の仕組みと最新動向

現代の電力網において、エネルギーを効率的に蓄え、必要な時に取り出す技術は不可欠です。圧縮空気エネルギー貯蔵（CAES: Compressed-Air Energy Storage）は、電力を利用して空気を圧縮し、それを貯蔵することでエネルギーを保存する大規模な蓄電手法です。特に、需要が低い時間帯に余った電力を蓄え、ピーク時に放出することで、電力供給の安定化（負荷平準化）を実現します。

かつては化石燃料発電の調整役として開発されましたが、現在は太陽光や風力といった変動の激しい再生可能エネルギーの導入拡大に伴い、その重要性が再注目されています。

Energy from a source such as sunlight is used to compress air, giving it potential energy. The stored potential energy is later converted to electricity that is added to the power grid, even when the original energy source is not available.

Key Facts

  • 基本原理：余剰電力で空気を圧縮して貯蔵し、必要時に膨張させて発電する。
  • 貯蔵場所：地下の塩岩洞（ソルトドーム）や専用の圧力容器などが利用される。
  • 主要な方式：熱管理の違いにより、断熱式、非断熱式、等温式などに分類される。
  • 世界的な傾向：中国を中心に、数百メガワット規模の超大型施設が急速に整備されている。
  • 利点：リチウムイオン電池などの化学電池に比べ、大規模かつ長期間の貯蔵に適している。

CAESの主要な技術方式

圧縮空気貯蔵の効率を左右するのは、圧縮時に発生する「熱」をどう扱うかという熱力学的アプローチです。

断熱式（Adiabatic）

圧縮時に発生する熱を回収し、貯蔵しておく方式です。発電のために空気を膨張させる際、その蓄熱を再び空気に戻すことで効率を高めます。理論上の効率は100%に近づきますが、実用的には約70%程度と見込まれています。熱の保存には、コンクリートや石などの固体、あるいは300℃までの熱油や600℃に達する溶融塩などの流体が用いられます。

非断熱式（Diabatic）

圧縮時の熱を外部に放出し、膨張時に外部から熱（燃料の燃焼など）を加える方式です。1978年にドイツで稼働したハントルフ発電所がこの方式の先駆けであり、現在も運用されています。

等温式（Isothermal）および準等温式

圧縮・膨張プロセスにおいて温度変化を最小限に抑える方式です。これにより熱損失を大幅に削減でき、非常に高い効率を実現できます。例えば、マルタ大学のプロトタイプでは96%以上の熱効率を記録しています。

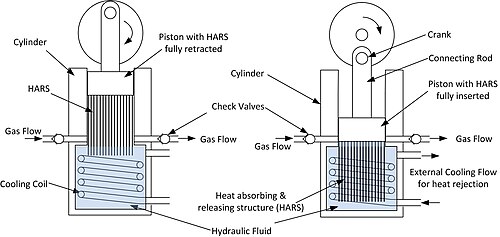

Schematic views of a nearly isothermal compressor and expander. Left view with the piston fully retracted, right view with the piston fully inserted.

貯蔵方法とインフラ

空気をどこに貯めるかは、コストと容量に直結します。主に以下の2つの形態があります。

  • 定積貯蔵：地下の塩岩洞、帯水層、または地上に設置した圧力容器に貯蔵する方法です。
  • 定圧貯蔵：水中圧力容器や、揚水発電と組み合わせたハイブリッドシステムなど、圧力を一定に保つ仕組みです。

世界的な導入事例と実績

CAESは、小規模な実証実験からギガワット級の巨大プロジェクトまで幅広く展開されています。特に中国では、塩岩洞を利用した大規模な施設建設が加速しています。

主要なCAES施設および計画一覧
施設名/場所 稼働/予定 出力 (MW) 容量 (MWh) 効率 (%) 貯蔵方式
Huai'an (中国) 2026年 600 2400 71 塩岩洞・溶融塩
Yingcheng (中国) 2025年 300 1500 70 塩岩洞
Shandong (中国) 2024年 350 1400 64 塩岩洞
Zhangjiakou (中国) 2022年 100 400 70.4 地上タンク
Jiangsu (中国) 2022年 60 300 60 塩岩洞
Shanzhou (中国) 2026年予定 700 4200 - 塩岩洞

その他の応用例と歴史

CAESの概念は電力網だけでなく、輸送分野でも活用されてきました。過去には、1928年から1961年にかけてホームステイク鉱山で使用された圧縮空気機関車のような事例があります。

A compressed air locomotive by H. K. Porter, Inc., in use at the Homestake Mine between 1928 and 1961

また、パリの地下鉄ではディーゼル発電機の始動用に加圧空気タンクが利用されていました。このように、大規模な電力貯蔵から産業用機器の始動まで、圧縮空気のポテンシャルエネルギーは多様な形で利用されています。

A pressurized air tank used to start a diesel generator set in Paris Metro

Frequently Asked Questions

CAESとリチウムイオン電池の最大の違いは何ですか？

最大の違いはスケールと寿命です。CAESは地下の巨大な空洞などを利用するため、化学電池よりもはるかに大規模なエネルギーを長期間にわたって貯蔵することに適しており、劣化による容量低下の影響も受けにくい傾向にあります。

なぜ塩岩洞（ソルトドーム）が貯蔵場所として使われるのですか？

岩塩層は気密性が非常に高く、圧縮した空気が漏れ出しにくいためです。また、溶液採掘（ソリューションマイニング）によって、必要な形状と容量の空洞を比較的容易に作り出せるという利点があります。

断熱式CAESの効率を上げるための課題は何ですか？

最大の課題は、圧縮時に発生した熱をいかに効率よく保存し、損失なく回収するかという点です。断熱材の性能向上や、溶融塩などの高効率な蓄熱媒体の開発が進められています。

等温圧縮とは具体的にどのような仕組みですか？

圧縮プロセス中に発生する熱をリアルタイムで除去し、温度を一定に保つ手法です。これにより、圧縮に必要なエネルギーを削減でき、結果としてシステム全体のエネルギー効率を劇的に向上させることが可能です。
