人類が月に足跡を刻んだアポロ計画において、単なる着陸以上の科学的成果をもたらしたのがALSEP（Apollo Lunar Surface Experiments Package）です。これは、宇宙飛行士が月面に設置し、彼らが地球へ帰還した後も自律的にデータを収集し続けた高度な科学観測パッケージです。アポロ12号から17号までの5つのミッションで展開され、月の内部構造や磁場、太陽風などの環境データを長期間にわたって地球へ送信しました。
Key Facts
- 目的： 月の地質、磁場、大気、太陽風などの長期的かつ自律的な観測。
- 電源： プルトニウム238を利用した放射性同位体熱電気発電機（RTG）で電力を供給。
- 運用期間： 設置から1977年9月30日の運用終了まで。
- 唯一の現役装置： レーザー逆反射鏡（LRRR）のみが現在も利用可能。
- 構成： 中央ステーションを核とし、複数の専門的な観測機器で構成。
ALSEPの基本構造と動作原理
ALSEPは、地球からの指令を受信し、各観測機器へ電力を分配し、収集したデータを地球へ送り返す「中央ステーション」を中心に構成されていました。このステーションには、データ処理装置や送信機、そして地球に向けた特殊なアンテナが装備されていました。
過酷な月面環境で長期間動作させるため、電源にはRTG（放射性同位体熱電気発電機）が採用されました。これはプルトニウム238の放射性崩壊による熱を電気に変換する装置で、約70ワットの電力を供給しました。また、温度管理のために断熱材や反射板、ヒーターなどのパッシブおよびアクティブな熱制御システムが組み込まれていました。
初期のアポロ11号では、限られた滞在時間とリスクを考慮し、設置に10分程度で済む簡略版のEASEP（Early Apollo Scientific Experiments Package）が導入されました。
展開プロセスと運用の工夫
装置は月着陸船（LM）の科学機器ベイに2つのサブパッケージに分けて収納されていました。展開作業は非常に緻密で、宇宙飛行士は専用のツールを用いてRTGの燃料要素をカスク（保護容器）から取り出し、発電機に装着させる必要がありました。
アポロ12号の際は、熱膨張によって燃料要素がカスクに固着し、ハンマーで叩いて取り出すというトラブルもありましたが、その後のミッションでは運搬用のキャリーバーなどが導入され、効率化が図られました。最終的なアポロ17号では、複雑だったブームやプーリーシステムが廃止され、よりシンプルな展開手順へと進化しました。
搭載された主要な科学実験
ALSEPに搭載された機器は、月の物理的特性を多角的に分析するために設計されました。以下に代表的な実験を挙げます。
地震および内部構造の調査
- 受動的月震実験（PSE）： 自然発生的な「月震」や人工的な衝撃波を検知し、内部構造を分析。
- 能動的月震実験（ASE）： 爆薬や「サンパー（Thumper）」と呼ばれる衝撃装置を用いて人工的な振動を発生させ、地下数百フィートの構造を調査。
- 月面地震プロファイリング実験（LSPE）： より深い地下数キロメートルの構造を調査するための大規模な地震実験。
磁場・重力・大気の観測
- 月面磁力計（LSM）： 月の磁場を測定し、地下の電気的特性や太陽プラズマとの相互作用を研究。
- 月面重力計（LSG）： 極めて精密な重力測定を行い、重力波の存在証明などの検証を試みた。
- 冷陰極ゲージ実験（CCGE）： 月の極めて希薄な大気圧を測定。
太陽風と宇宙環境の分析
- 太陽風分光計（SWS）： 太陽風の特性と月環境への影響を調査。
- 超熱イオン検出器（SIDE）： 正イオンの特性や月面の電位を測定。
- 荷電粒子月環境実験（CPLEE）： 電子やイオンなどの荷電粒子のフラックスを測定。
熱流と距離の測定
- 熱流実験（HFE）： 地下にプローブを挿入し、内部から外部へ逃げる熱量を測定して月の熱進化を解明。
- レーザー逆反射鏡（LRRR）： 地球からのレーザーを反射させ、地球・月間の距離を極めて正確に測定。
ミッション別 ALSEP構成まとめ
| ミッション | 主要搭載装置 | 特記事項 |
|---|---|---|
| アポロ11 (EASEP) | LRRR, PSEP | 短時間設置の簡略版。PSEPは21日で故障。 |
| アポロ12 | LSM, PSE, SWS, SIDE/CCGE | 本格的なALSEPの導入。CCIGは14時間で故障。 |
| アポロ13 | （未展開） | 着陸中止。S-IVB段を月面に衝突させPSEで検知。 |
| アポロ14 | ASE, CPLEE, LRRR, PSE, SIDE/CCGE | ASEのサンパーを運用。爆薬の点火には失敗。 |
| アポロ15 | HFE, LRRR, LSM, PSE, SWS, SIDE/CCGE | LRV（月面車）を利用してLRRRを運搬。 |
| アポロ16 | ASE, HFE, LSM, PSE | ASEの改良版を導入。HFEはケーブル断線トラブルあり。 |
| アポロ17 | HFE, LACE, LEAM, LSPE, LSG | 最も多様な装置を搭載。LSGは設計ミスにより目的未達。 |

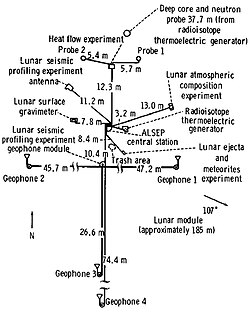

各ミッションのレイアウトは、科学的優先順位や機材の進化に合わせて最適化されていました。
ミッションの終焉とその後
ALSEPの運用は、予算上の理由により1977年9月30日に正式に終了しました。一部のステーションでは電力が不足し、送信機と他の観測機器を同時に動作させることが困難になっていたためです。しかし、送信機自体はオフにされず、その後も天文学的な参照点として利用されました。また、ソ連の電波望遠鏡RATAN-600によって、運用終了後も信号が観測されていたことが記録されています。
現在、これらの装置の多くは月面に残されたままとなっており、ルナー・リコネサンス・オービター（LRO）が撮影した高解像度画像によって、その姿を確認することができます。
Frequently Asked Questions
なぜアポロ11号ではフルセットのALSEPを設置しなかったのですか？
アポロ11号は初の上陸であり、不測の事態による早期離脱のリスクがありました。そのため、設置に数時間を要するALSEPではなく、10分程度で設置可能な簡略版のEASEPが採用されました。
現在も動作している装置はあるのでしょうか？
電力を必要としない受動的な装置である「レーザー逆反射鏡（LRRR）」は、現在も地球からのレーザーを反射させており、月までの距離測定に利用され続けています。
RTG（放射性同位体熱電気発電機）にはどのようなリスクがありましたか？
プルトニウム238という放射性物質を使用していたため、打ち上げ時の爆発や地球への再突入時に燃料が漏出しないよう、極めて堅牢な「カスク」と呼ばれる保護容器に収納されていました。
アポロ13号は着陸していませんが、ALSEPに関係したことはありますか？
アポロ13号の月周回船から分離したS-IVB段を意図的に月面に衝突させました。この衝撃をアポロ12号が設置していた受動的月震実験（PSE）で検知することで、月内部の構造解析に役立てました。
ALSEPの運用が終了した主な理由は何ですか？
主な理由は予算上の制約です。また、一部のステーションではRTGの出力低下により、送信機と観測機器を同時に維持することが難しくなっていたという技術的な要因もありました。
